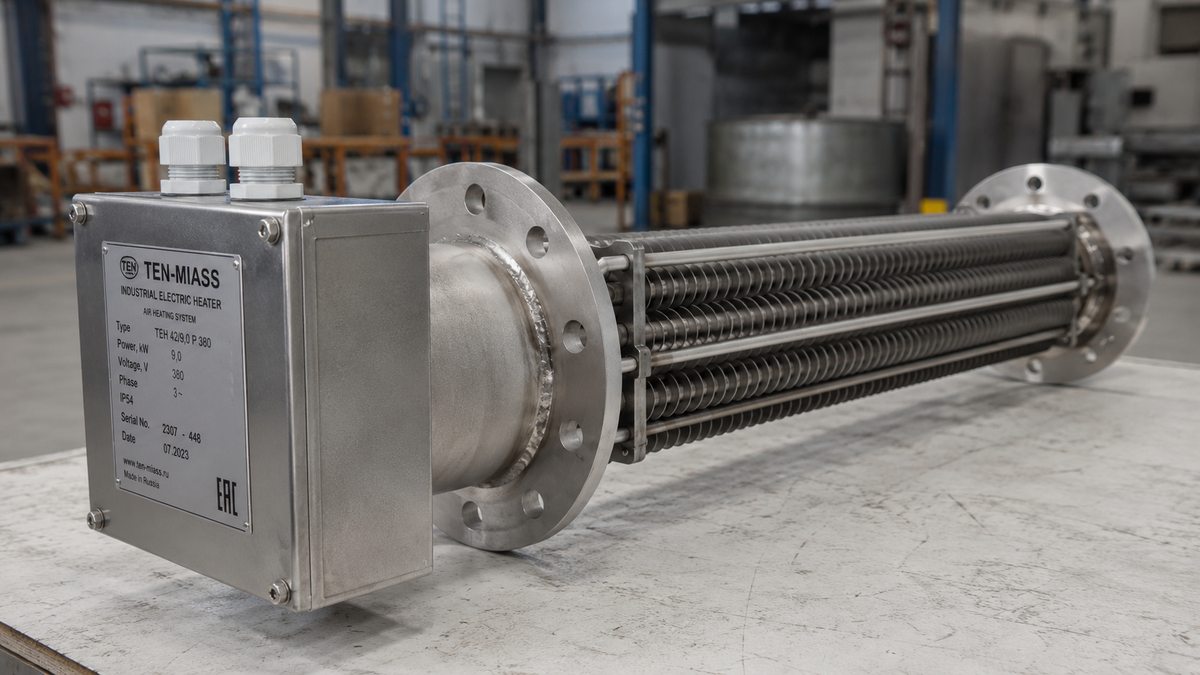

ТЭН для обдува для вентиляции: изготовление на заказ по вашим размерам

Q: Как рассчитать мощность ТЭН для вентиляции?

Формула: P (кВт) = 1,2 × Q (м³/с) × 1005 × ΔT. Пример: нагреть 500 м³/ч на 30°C — P = 1,2 × 0,139 × 1005 × 30 ≈ 5 кВт. Коэффициент 1,2 — запас на потери.

Q: Из какого материала делать ТЭН для вентиляции?

Для сухого чистого воздуха до 250°C — сталь 10. При температурах выше 250°C или агрессивных примесях в воздухе — нержавеющая сталь AISI 321 (12Х18Н10Т).

Q: Можно ли заказать ТЭН нестандартного размера?

Да, это основное направление работы. Изготавливаем патронные ТЭН диаметром 4-32 мм и длиной 30-6000 мм по чертежу заказчика. Минимальная партия — 1 штука.

Пятикиловаттный воздухонагреватель для приточной установки 500 м³/ч стоит в 2-3 раза дороже, если покупать готовый блок, чем если сделать ТЭН под конкретный корпус по размерам. Серийные производители закладывают в стоимость запас под все возможные типоразмеры. Мы изготавливаем под конкретный чертёж, и оплачивается только то, что нужно.

Почему для вентиляции нужен специальный тип ТЭН

Воздух как теплоноситель плохо отводит тепло. У воды теплоёмкость в 4 раза выше, у масла в 2 раза. Если поставить в воздушный поток обычный ТЭН с удельной мощностью 4-5 Вт/см², он перегреется и перегорит. Для воздушных нагревателей используют два подхода:

Оребрённые ТЭН: стальные рёбра приварены к трубке, суммарная площадь теплообмена вырастает в 3-5 раз.
Патронные ТЭН малого диаметра: размещают в кассетах с плотным расположением, воздух проходит через узкие каналы между трубками и интенсивно омывает поверхность.

Оба варианта работают при принудительном обдуве. Без обдува удельную мощность держат не выше 1,5 Вт/см², с обдувом допускают 1,5-3 Вт/см².

Расчёт мощности нагревателя

Формула для воздуха:

P = 1,2 × Q × 1005 × ΔT

P - мощность, Вт | Q - расход воздуха, м³/с | 1005 - удельная теплоёмкость воздуха, Дж/(кг·K) | ΔT - требуемый перепад температуры, °C | 1,2 - коэффициент запаса

Пример: приточная установка 500 м³/ч, нужно поднять температуру с -10°C до +20°C, то есть ΔT = 30°C.

Q = 500 / 3600 = 0,139 м³/с

P = 1,2 × 0,139 × 1005 × 30 ≈ 5020 Вт ≈ 5 кВт

Для вашего конкретного случая расчёт может отличаться: влияет высота над уровнем моря (плотность воздуха), температура воздуха, потери в воздуховодах. Звоните, рассчитаем с учётом всех параметров.

Параметры ТЭН для вентиляционных систем

Параметр	Значение
Диаметр патронного ТЭН	4-32 мм
Длина	30-6000 мм
Удельная мощность (принудительный обдув)	1,5-3 Вт/см²
Удельная мощность (без обдува)	0,5-1,5 Вт/см²
Материал оболочки (до 250°C, сухой воздух)	Сталь 10
Материал оболочки (выше 250°C, агрессивная среда)	AISI 321 (12Х18Н10Т)
Минимальная партия	1 шт.
Срок изготовления	7-14 рабочих дней
Доставка	СДЭК, ПЭК по РФ и Казахстану

Выбор материала оболочки

Для большинства приточных установок в гражданском строительстве подходит сталь 10: чистый воздух, температура до 250°C. Этого достаточно для нагрева даже до +90°C на выходе из калорифера.

Нержавеющая сталь AISI 321 нужна в трёх случаях:

Температура нагревательного элемента превышает 250°C.
В воздухе есть агрессивные примеси: пары химических веществ, высокая влажность с конденсатом, хлорсодержащие агенты.
Объект относится к пищевой или фармацевтической промышленности, где требования к материалам жёстче.

Как мы изготавливаем ТЭН под вентиляцию

Принимаем чертёж или техническое задание с размерами: диаметр, длина активной части и монтажных хвостовиков, мощность, напряжение питания, тип подключения. Если чертежа нет, помогаем составить ТЗ по параметрам вашей установки.

Производство в Миассе (г. Миасс, ул. Академика Павлова, 12а). Изготавливаем единичные экземпляры и серийные партии. Для партий от 10 шт. цена на единицу снижается.

Пришлите размеры или чертёж — рассчитаем стоимость за 1 час

Заказать ТЭН для вентиляции

Часто задаваемые вопросы

Какой тип ТЭН подходит для вентиляционного воздухонагревателя?

Для принудительного обдува оптимальны оребрённые ТЭН: рёбра увеличивают площадь теплообмена, допускают удельную нагрузку 1,5-3 Вт/см² без перегрева. Патронные ТЭН диаметром 4-32 мм подходят для монтажа в трубных кассетах вентиляционных установок.

Как рассчитать мощность ТЭН для вентиляции?

Формула: P = 1,2 × Q (м³/с) × 1005 × ΔT. Пример: 500 м³/ч на подогрев 30°C — P ≈ 5 кВт. Коэффициент 1,2 — запас на потери. Для нестандартных расчётов звоните, считаем бесплатно.

Из какого материала делать ТЭН для вентиляции?

Для сухого чистого воздуха до 250°C достаточно стали 10. При более высоких температурах или агрессивных примесях в воздухе — нержавеющая сталь AISI 321 (12Х18Н10Т).

Можно ли заказать ТЭН нестандартного размера?

Это основное направление нашей работы. Изготавливаем патронные ТЭН диаметром 4-32 мм и длиной 30-6000 мм по чертежу заказчика. Минимальная партия — 1 штука.

Сколько времени занимает изготовление ТЭН для вентиляции?

Стандартный срок — 7-14 рабочих дней с момента согласования чертежа и оплаты. Доставка СДЭК или ПЭК по всей России и в Казахстан.

Чем отличается допустимая удельная мощность ТЭН с обдувом и без?

При принудительном обдуве воздухом допускается 1,5-3 Вт/см². Без обдува — только 0,5-1,5 Вт/см². Превышение нормы без обдува ведёт к перегреву и перегоранию нагревателя.
