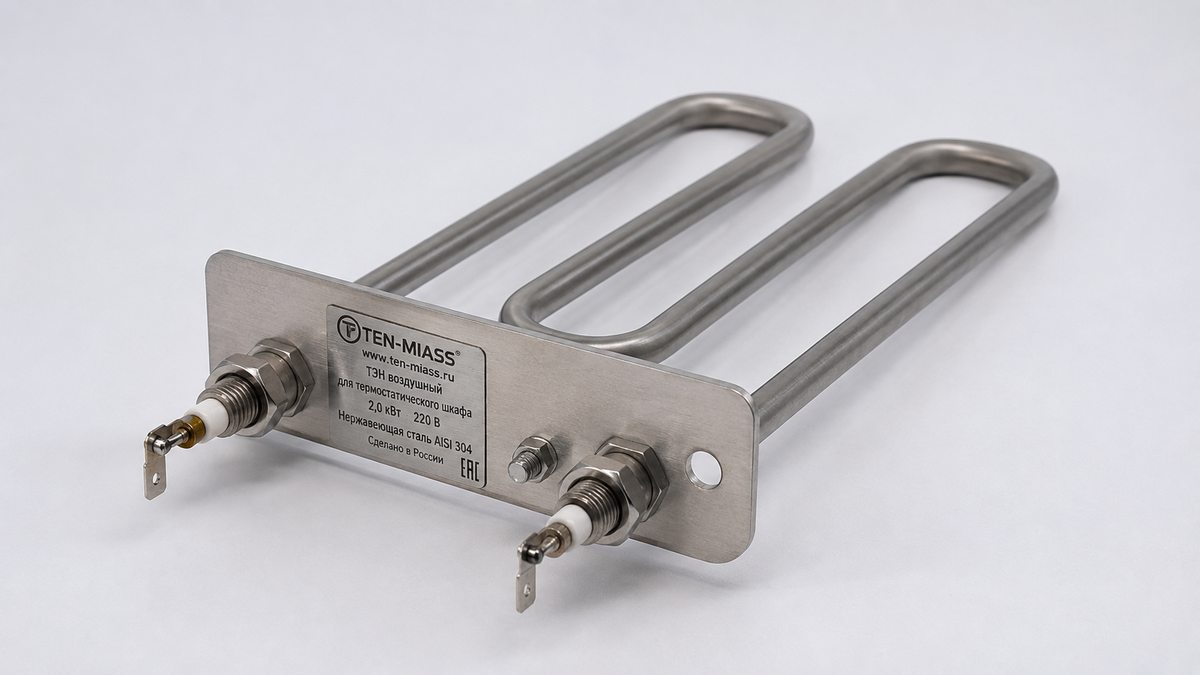

ТЭН для обдува для термошкафа: как подобрать и заказать

Удельная мощность ТЭН в термошкафу с принудительным обдувом воздуха не должна превышать 1–2 Вт/см². Превысишь этот порог — спираль перегреется, оболочка покоробится, содержимое шкафа получит локальный перегрев. Именно поэтому замена ТЭН в термошкафу это не «подобрать похожий» — это расчёт.

Где применяются термошкафы

Термошкаф (термостатирующий шкаф) — это камера с поддержанием заданной температуры в диапазоне 40–250°C. Применяется в трёх основных отраслях:

• Электронная промышленность — сушка плат, старение компонентов, поверка
• Лаборатории — термообработка образцов, стерилизация инструмента (до 250°C)
• Пищепром — расстойка, выдержка, пастеризация в небольших объёмах

Общее требование — точность поддержания ±2–5°C. Это достигается связкой «термостат + правильно подобранная мощность ТЭН». Хороший термостат не компенсирует переразмеренный нагреватель.

Какие параметры нужны для заказа

Если вы меняете вышедший из строя ТЭН, нужно снять с него (или с документации) шесть параметров. Если ТЭН разрушен — считайте по объёму камеры и нужной температуре.

Материал оболочки: сталь или нержавейка

Выбор зависит от рабочей температуры и среды внутри шкафа:

Большинство заводских термошкафов до 250°C идут со стальным ТЭН — это нормально. Нержавейку ставят, когда в паспорте прямо указан материал или шкаф работает с парами растворителей, кислотами, высокой влажностью.

Геометрия: U-образный, прямой, спиральный

U-образный

Самая распространённая форма для термошкафов — оба вывода на одной стороне, компактное размещение вдоль стенки. Устанавливается горизонтально или вертикально. Подходит для большинства стандартных шкафов.

Прямой

Монтируется в трубчатых кронштейнах поперёк камеры. Требует точного соответствия длины и крепёжного расстояния. Встречается в промышленных сушильных шкафах с большим объёмом.

Спиральный

Используется когда нужно разместить большую активную длину в малом габарите. Реже встречается в серийных шкафах, чаще — в нестандартных установках.

Расчёт мощности: не угадать, а посчитать

Для замены лучше брать ту же мощность что стояла. Если ТЭН потерян и нужно считать с нуля — ориентировочная формула для воздушного шкафа с обдувом:

P (Вт) = V (л) × 0,3 × ΔT (°C)

Где V — объём камеры, ΔT — разница между максимальной рабочей температурой и температурой воздуха в помещении. Коэффициент 0,3 — для шкафа с хорошей изоляцией. Для слабо утеплённых корпусов берите 0,5.

Удельная мощность и перегрев оболочки

Контрольная точка при проектировании — удельная мощность на поверхность активной зоны ТЭН. Для воздуха с принудительным обдувом допустимо 1–2 Вт/см². Больше — оболочка перегревается, MgO-наполнитель трескается, срок службы падает кратно.

Если нужна мощность 3 кВт в корпусе небольшого диаметра — лучше поставить два ТЭН по 1,5 кВт, чем один с удельной нагрузкой на пределе.

Что указать в заявке

Чтобы мы выдали точный расчёт и срок — пришлите:

1. Фото вышедшего ТЭН (если он есть) рядом с линейкой
2. Параметры из шильдика или документации: мощность, напряжение, тип крепления
3. Рабочую температуру шкафа и объём камеры (если считаете заново)
4. Материал оболочки, если есть требование по документации
5. Количество штук

Если ничего из этого нет — звоните, разберём по описанию оборудования.

Доставка и оплата

Отгружаем из Миасса. СДЭК, ПЭК и деловые линии — по всей России и в Казахстан. Счёт на оплату через Контур.Эльба, закрывающие документы (УПД) — в электронном виде или по почте. Работаем с ИП и юрлицами, НДС 0% (УСН).
