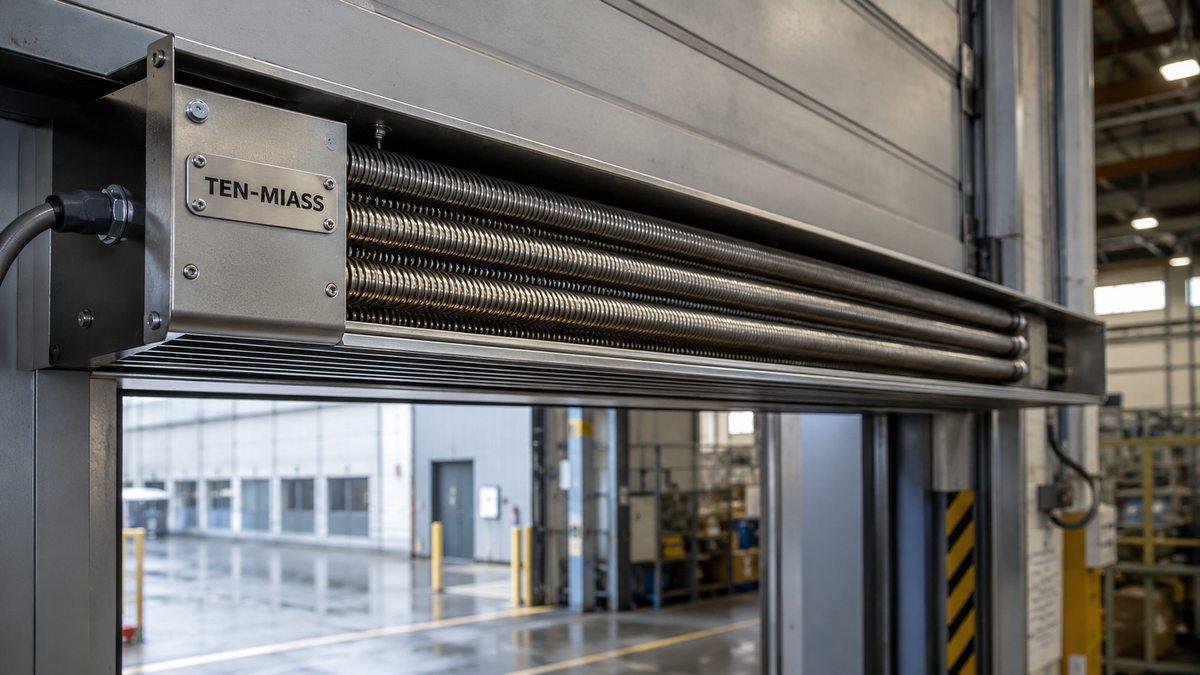

ТЭН для обдува для тепловой завесы: изготовление на заказ по вашим размерам

Три четверти отказов тепловых завес в холодный сезон приходится на один узел: трубчатый нагревательный элемент. Вентилятор цел, электроника работает, а тепла нет. Найти точную замену в рознице сложно: разные производители закладывают нестандартные длины, диаметры и мощности. Мы делаем ТЭН для тепловых завес по размерам, которые вы присылаете, от одной штуки.

Как работает нагрев в тепловой завесе

В завесе ТЭН стоит поперёк воздушного потока. Вентилятор гонит воздух через нагревательный блок, тот нагревается до 30-60°C в комфортном режиме или до 40-80°C в промышленном. Принудительный обдув позволяет снять с поверхности трубки больше тепла за единицу времени, поэтому удельная мощность в завесах выше, чем в конвективных нагревателях: 1.5-2.5 Вт/см².

Это означает, что если поставить элемент с той же длиной, но меньшей мощностью, он будет перегреваться там, где поток воздуха слабее. И наоборот: ТЭН с мощностью выше расчётной при плохом обдуве выходит из строя за один сезон.

Что нужно замерить перед заказом

Для точного изготовления нужны пять параметров:

Параметр	Что измерять	Типичный диапазон для завес
Длина активной зоны	От начала нагрева до конца, без выводов	300-2000 мм
Диаметр трубки	Штангенциркулем по внешней стороне	8, 10, 12, 16 мм
Мощность	С маркировки на старом ТЭН или из паспорта завесы	0.5-5 кВт на элемент
Напряжение	220 В (однофазное) или 380 В (трёхфазное)	220 В в бытовых, 380 В в промышленных
Тип выводов	Гибкий провод или резьбовая шпилька	Зависит от модели завесы

Если старый элемент сохранился, пришлите фото рядом с линейкой. По снимку можно уточнить форму (прямой, П-образный, W-образный) и длину выводов.

Материал оболочки

Для тепловых завес чаще всего используют два варианта:

• Сталь 10 (углеродистая). Подходит для большинства закрытых помещений: торговые центры, склады, производственные цеха без агрессивной среды. Нагрев до 80°C в штатном режиме, стоимость ниже.
• Нержавеющая сталь AISI 304. Нужна, если завеса стоит у входа с улицы при постоянной влажности, в цехах с парами кислот или щелочей, на пищевых производствах.

Мощность завесы и количество элементов

Суммарная мощность тепловой завесы обычно 3-20 кВт. В неё входит один или несколько ТЭН. Вот типичные конфигурации:

Ширина завесы	Типичная мощность	Количество ТЭН
600-900 мм	3-6 кВт	1-2 шт
1000-1200 мм	6-9 кВт	2-3 шт
1500-2000 мм	9-18 кВт	3-6 шт
Промышленные >2000 мм	18-20 кВт и выше	6+ шт

При замене важно сохранить суммарную мощность нагревательного блока. Если поставить ТЭН с другим значением, изменится тепловой баланс и может сработать термозащита завесы.

Почему ТЭН в завесе выходит из строя раньше времени

Самая частая причина - пылевой налёт на поверхности трубки. Слой пыли снижает теплоотдачу, элемент перегревается изнутри. Поверхность нагрева завесы нужно очищать раз в сезон.

Вторая причина - несовпадение напряжения. ТЭН на 220 В, включённый в сеть 380 В, перегорит при первом включении. Если меняете элемент самостоятельно, уточните схему подключения: трёхфазные завесы могут подключать элементы звездой или треугольником, и это меняет фактическое напряжение на каждом ТЭН.

Третья - поломка вентилятора или загрязнение воздуховода. Без потока воздуха элемент работает как обычный конвектор, а его удельная мощность рассчитана под обдув. Перегрев неизбежен.

Как оформить заказ

Опишите параметры в заявке на сайте или позвоните напрямую. Если нет точных данных - пришлите фото старого элемента с линейкой, разберёмся вместе. Доставка СДЭК или ПЭК в любой город России и Казахстана.

• Телефон: +7(919)405-21-39
• Бесплатно: 8(800)200-16-14
• Email: ten-miass@mail.ru

Производство в Миассе, Челябинская область. Работаем с юридическими лицами и физическими лицами напрямую.
