ТЭН для обдува для сушильной камеры: как выбрать и заменить
Типичный ТЭН для обдува в сушильной камере работает при удельной мощности 1.5-2.5 Вт/см² - это вдвое выше, чем у нагревателей без принудительной циркуляции. Поток воздуха снимает тепло с трубки настолько эффективно, что можно ставить больший поток мощности без риска перегрева оболочки. Но как только вентилятор останавливается - ТЭН горит за минуты.
Температурные диапазоны и материал оболочки
Первое, что нужно уточнить перед заказом замены - рабочая температура камеры. От неё зависит материал трубки.
| Тип камеры | Рабочая температура | Материал оболочки |
|---|---|---|
| Пищевая сушилка (фрукты, овощи, рыба) | 50-120°C | Нержавейка 12Х18Н10Т |
| Деревообрабатывающая сушилка | 60-100°C | Сталь 10 или нержавейка |
| Камера термообработки пластика/резины | 100-250°C | Сталь 10 (до 250°C) |
| Промышленная сушилка высокотемпературная | 250-400°C | Нержавейка 12Х18Н10Т (до 600°C в воздухе) |
Форма ТЭН: прямые, U-образные, спиральные
Конструкция нагревателя определяется тем, как смонтирован теплообменный блок камеры.
- Прямые ТЭН - монтируются насквозь через обе стенки. Оба вывода снаружи, доступны для обслуживания с разных сторон. Чаще всего встречаются в туннельных сушилках.
- U-образные ТЭН - оба вывода выходят через одну стенку. Противоположный конец петлёй внутри камеры. Удобны там, где доступ с одной стороны ограничен.

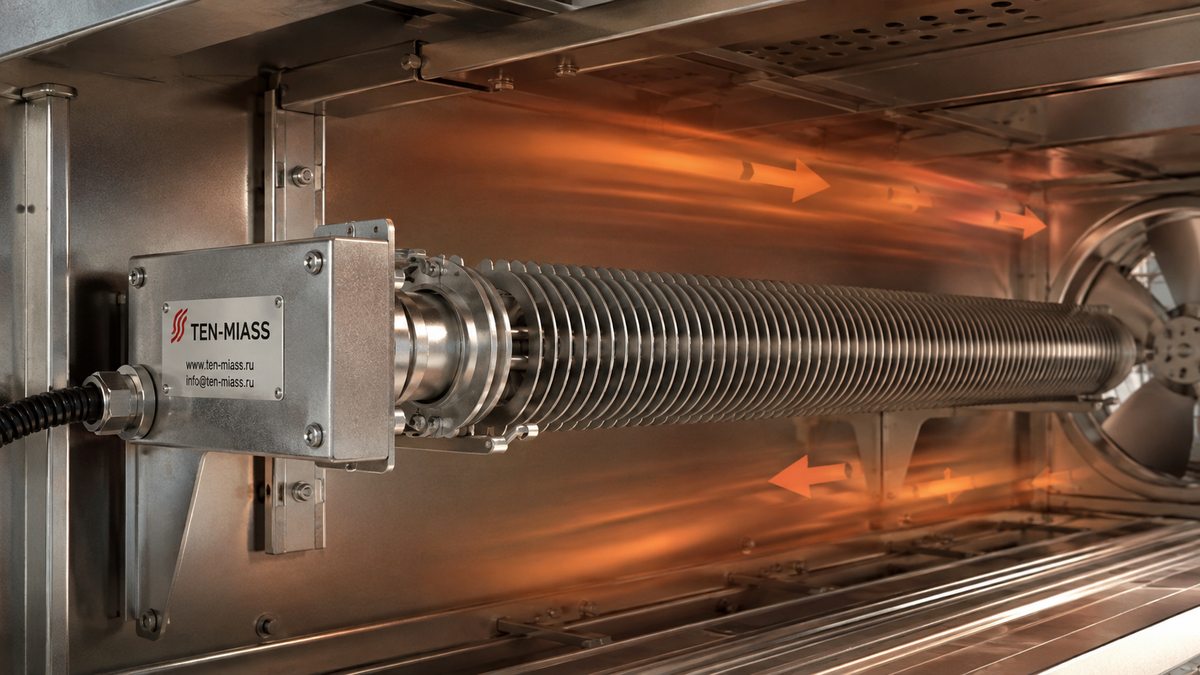

- Спиральные (оребрённые) ТЭН - трубка с навитым металлическим ребром для увеличения площади теплообмена. Применяются в компактных блоках с высоким потоком воздуха.
Удельная мощность при принудительном обдуве
Без обдува максимальная удельная мощность для воздушной среды - около 0.8-1.2 Вт/см². С принудительной циркуляцией воздуха допустимый диапазон вырастает до 1.5-2.5 Вт/см². Это позволяет получить нужный нагрев на меньшей длине трубки.
Пример: чтобы получить 3 кВт на длине 600 мм при диаметре 16 мм, нужно 2.5 Вт/см² при хорошем обдуве. Без вентилятора такой ТЭН перегорит за один цикл работы.
Почему ТЭН выходит из строя раньше срока
Три причины, которые встречаются в каждой третьей заявке на замену:
- Нарушение обдува. Засорился фильтр, отказал вентилятор или нет блокировки по температуре. ТЭН продолжает греть - оболочка сгорает за несколько минут.
- Коррозия от влаги. При мойке камеры вода попадает в зону выводов. Со временем пробивает изоляцию.
- Пробой оболочки. Механическое повреждение при монтаже или чистке. Трубка продавлена - изоляция нарушена.
Что снять с оригинального ТЭН для заказа
Чтобы изготовить точную замену, нужны следующие параметры:
| Параметр | Где смотреть / как измерить |
|---|---|
| Длина трубки (мм) | От торца до торца без учёта выводов |
| Диаметр трубки (мм) | Штангенциркулем по внешнему диаметру |
| Мощность (кВт или Вт) | На бирке ТЭН или в паспорте оборудования |
| Напряжение (В) | 220 В или 380 В - из паспорта |
| Тип выводов | Резьба М8/М10, лопатка, голый проводник |
| Материал оболочки | По маркировке или виду коррозии |
Если оригинальный ТЭН целый - просто сфотографируйте его рядом с рулеткой. По фото можно уточнить все размеры. Если есть чертёж - ещё лучше: изготовим строго по нему.
Доставка и сроки
Производим ТЭН для сушильных камер по чертежу клиента от 1 штуки. Срок изготовления 7-14 рабочих дней. Доставка СДЭК или ПЭК по России и Казахстану.
