Какую мощность ТЭН выбрать для покрасочной камеры?

Расчёт от объёма камеры. Для нагрева 1000 м³ воздуха с 20°C до 80°C нужно около 72 МДж тепловой энергии. При мощности нагревателей 30 кВт время нагрева составит примерно 40 минут. На практике берут 25-40 Вт на 1 м³ объёма камеры с учётом тепловых потерь через стенки.

Какая удельная мощность ТЭН допустима во взрывоопасной атмосфере покрасочной камеры?

Не выше 1,5 Вт/см² при принудительном обдуве. Превышение этого значения приводит к перегреву оболочки, что при наличии паров ЛКМ создаёт угрозу воспламенения. Для расчёта: мощность ТЭН (Вт) / площадь оболочки (см²).

Из какого материала делать оболочку ТЭН для покрасочной камеры?

Для стандартной камеры с температурой до 250°C достаточно стали 10 (углеродистой). Если в камере используются агрессивные растворители или кислотные грунты, лучше выбрать нержавейку AISI 321 — она устойчива к коррозии в парах органики и выдерживает до 850°C.

До какой температуры нагревается воздух в покрасочной камере?

Зависит от типа покраски. Жидкие ЛКМ: полимеризация при 60-80°C, нагрев обычно 20-30 минут. Порошковая покраска: запекание при 120-180°C, выдержка 15-20 минут. ТЭН для обдува подбирается под максимальную рабочую температуру технологического процесса.

Сколько стоит изготовить ТЭН для покрасочной камеры под заказ?

Стоимость зависит от диаметра, длины, материала оболочки и мощности. Патронные ТЭН диаметром 4-32 мм, длиной до 6000 мм. Производство от 1 штуки, срок 7-14 рабочих дней. Для расчёта цены — отправьте чертёж или технические параметры на ten-miass@mail.ru или по телефону +7(919)405-21-39.

Нужно ли заземление ТЭН в покрасочной камере?

Обязательно. Антистатика и заземление ТЭН и корпуса камеры — базовое требование пожаробезопасности при работе с ЛКМ. Оболочка ТЭН из стали или нержавейки обеспечивает надёжный электрический контакт с корпусом при правильном монтаже.

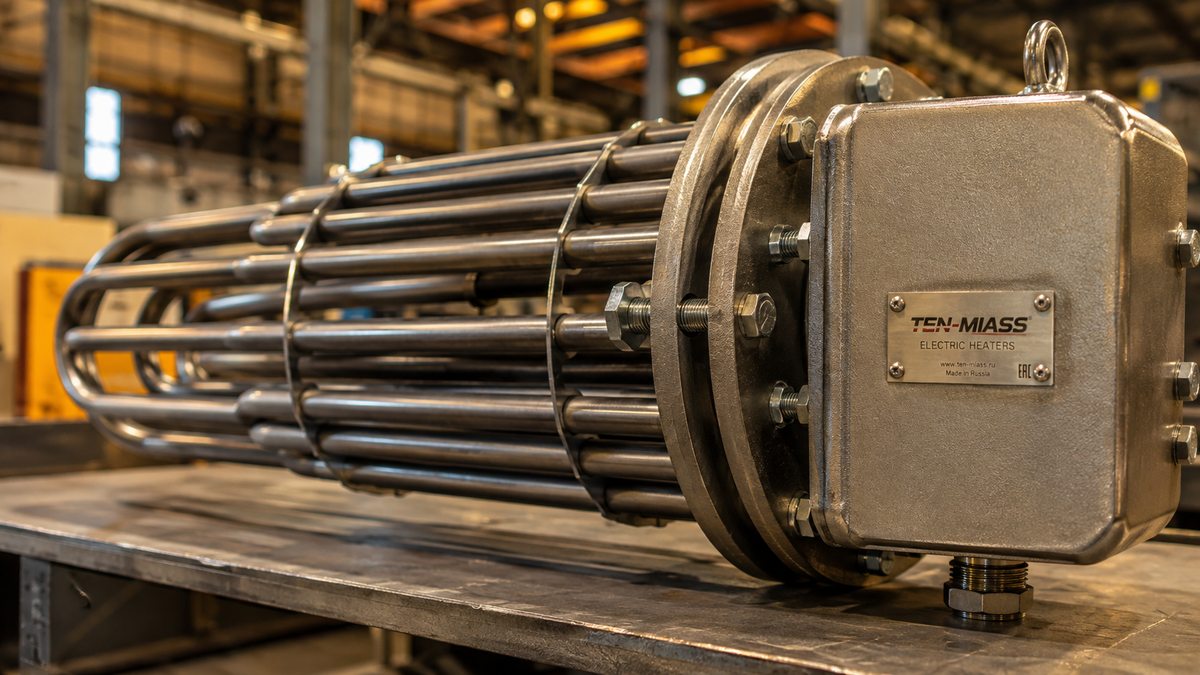

ТЭН для обдува для покрасочной камеры: подбор параметров, цена и сроки

Камера объёмом 1000 м³: масса воздуха около 1200 кг, нагрев с 20°C до 80°C требует примерно 72 МДж тепловой энергии. При банке нагревателей 30 кВт это 40 минут. Вся эта математика упирается в один вопрос: какой ТЭН поставить, чтобы не спалить лакокрасочные пары.

Покрасочная камера — особый случай. Здесь ошибка в удельной мощности нагревателя стоит дороже, чем в любом другом промышленном применении. Разбираем, как правильно выбрать параметры.

Температурные режимы покрасочных камер

Камеры работают в двух принципиально разных режимах, и нагреватель подбирается под каждый отдельно.

Тип покраски	Рабочая температура	Время полимеризации
Жидкие ЛКМ (акрил, эмали)	60–80°C	20–30 мин
Порошковая покраска	120–180°C	15–20 мин

Для порошковой покраски нагрев в два раза выше. Это напрямую влияет на выбор материала оболочки ТЭН и допустимую удельную мощность.

Главное ограничение: удельная мощность

Критично для взрывоопасной атмосферы: удельная мощность ТЭН при принудительном обдуве — не выше 1,5 Вт/см². Превышение перегревает оболочку до температуры воспламенения паров ЛКМ.

Формула проверки:

q = P / S
где P — мощность ТЭН (Вт), S — площадь оболочки (см²)

Площадь цилиндра: S = π × d × L
Пример: ТЭН d=12 мм, L=600 мм → S = 3,14 × 1,2 × 60 = 226 см²
При q = 1,5 Вт/см²: P_max = 1,5 × 226 ≈ 340 Вт на один элемент

Если нужна большая суммарная мощность, увеличивают количество элементов или длину ТЭН, а не удельную нагрузку.

Расчёт суммарной мощности нагревателей

Упрощённый расчёт для нагрева воздуха в камере:

Q = m × c × ΔT
m = V × ρ (масса воздуха: V в м³, ρ = 1,2 кг/м³)
c = 1005 Дж/(кг·°C) — удельная теплоёмкость воздуха

Камера 1000 м³, нагрев с 20 до 80°C:
m = 1000 × 1,2 = 1200 кг
Q = 1200 × 1005 × 60 ≈ 72 МДж

К этой цифре прибавляют 20-30% потерь через стенки. Итого для камеры 1000 м³: примерно 90 МДж. При желаемом времени нагрева 40 минут нужная мощность:

P = Q / t = 90 000 000 / 2400 с ≈ 37,5 кВт

На практике берут ориентир 25-40 Вт/м³ объёма камеры в зависимости от теплоизоляции и климата.

Материал оболочки ТЭН

Материал	Температурный предел	Применение
Сталь 10 (углеродистая)	до 250°C	Камеры жидких ЛКМ, стандартная атмосфера
Нержавейка AISI 321	до 850°C	Агрессивные растворители, кислотные грунты, порошковая покраска

Для камеры жидких ЛКМ с температурой до 80°C сталь 10 — оптимальный вариант по цене. Если в камере используются растворители типа ксилола, метилэтилкетона или кислотные отвердители, берут AISI 321: она не реагирует с парами органики и не даёт точечной коррозии.

Конструкция: патронные ТЭН для воздушного нагрева

Для секции обдува покрасочной камеры наиболее подходят патронные ТЭН прямой формы. Они устанавливаются в воздуховод или нагревательный модуль перпендикулярно потоку воздуха.

Диаметр оболочки: 4–32 мм (под конкретное посадочное место в модуле)
Длина: 30–6000 мм
Подключение: одно- или двухстороннее
Форм-фактор: прямой, U-образный, с фланцем или резьбовым хвостовиком

При расчёте размещения в модуле важно обеспечить скорость воздушного потока мимо элементов не ниже 2-3 м/с — это удерживает температуру оболочки в безопасном диапазоне при заданной удельной мощности.

Искробезопасность и заземление

В покрасочной камере ТЭН работает в потенциально взрывоопасной зоне. Два обязательных условия:

Оболочка ТЭН должна иметь надёжный электрический контакт с корпусом нагревательного модуля и через него с контуром заземления камеры. Никакой покраски в точках крепления.
Температура поверхности оболочки не должна превышать 200°C при наличии паров ЛКМ. Контролируется подбором удельной мощности под реальную скорость обдува.

Отдельно: вентиляторы подачи воздуха должны запускаться до включения ТЭН и продолжать работу после отключения нагрева, пока температура не упадёт ниже 50°C.

Как мы изготавливаем ТЭН под покрасочную камеру

Получаем от клиента чертёж или технические параметры: диаметр, длина, мощность, материал оболочки, тип выводов. Минималка — 1 штука.

Срок изготовления: 7–14 рабочих дней. Доставка по России и Казахстану через СДЭК и ПЭК.

Если параметры не определены, помогаем с расчётом. Для этого нужны: объём камеры, тип покраски (жидкая/порошковая), желаемое время нагрева, мощность уже установленных нагревателей (если это замена).

Производство ТЭН для покрасочных камер от 1 шт. Срок 7-14 рабочих дней. Доставка по РФ и Казахстану.

Заказать ТЭН для покрасочной камеры

Частые вопросы

Можно ли поставить ТЭН в зону распыления краски?

Нет. ТЭН устанавливается только в секцию нагрева воздуха до его подачи в зону распыления — то есть в нагревательный модуль воздуховода, а не в саму камеру распыления. В зоне распыления любые открытые нагревательные элементы запрещены.

Нужен ли термостат?

Обязательно. Термостат отключает нагрев при достижении заданной температуры и не даёт оболочке выйти за безопасный предел. Дополнительно устанавливают тепловую защиту (термопредохранитель) на случай аварийного перегрева при отказе вентилятора.

Что делать, если ТЭН стандартного размера не подходит?

Изготавливаем по чертежу. Под нестандартные посадочные размеры, нетиповые мощности, нестандартные длины. Присылайте параметры — сделаем расчёт и назовём стоимость.

Телефон: +7(919)405-21-39, 8(800)200-16-14 (бесплатно по РФ)
Email: ten-miass@mail.ru
