Какой материал оболочки подходит для нагрева воздуха?

Для сухого воздуха стандарт — сталь 10 (углеродистая). Для агрессивной среды или пищевого производства используем AISI 321 (08Х18Н10Т). Если температура выше 600 °C, предпочтительнее 12Х18Н10Т — она стойче к высоким температурам. Материал указываем в чертеже.

Какую удельную мощность закладывать для ТЭН в воздушном потоке?

При принудительном обдуве — 1,5–3 Вт/см². Без принудительного потока (конвекция) — 0,5–1,5 Вт/см². Воздух плохо отводит тепло, поэтому завышать удельную мощность опасно: оболочка перегревается, ресурс падает.

Как рассчитать мощность ТЭН для нагрева воздуха?

Формула: Q = 1,2 × L × 1005 × ΔT, где L — расход воздуха в м³/с, ΔT — разница температур в °C. Например, нагреть 0,5 м³/с на 30 °C: Q = 1,2 × 0,5 × 1005 × 30 = 18 090 Вт ≈ 18 кВт. Плюс 20% запас на тепловые потери.

Прямой или U-образный ТЭН лучше для нагрева воздуха?

Прямой ТЭН дает равномерный нагрев в прямом воздушном потоке (трубопроводный нагрев, приточные установки). U-образный используют там, где монтажная длина ограничена, а оба вывода должны быть с одной стороны. Выбор зависит от конструкции оборудования.

Можно ли заказать один ТЭН по своему чертежу?

Да, минимальный заказ — 1 штука. Производим по чертежу или эскизу заказчика. Срок изготовления 7–14 рабочих дней, доставка СДЭК или ПЭК по всей России и в Казахстан.

Какие диаметры и длины доступны для патронных ТЭН?

Диаметр от 4 до 32 мм, длина от 30 до 6000 мм. Это стандартный диапазон для патронных ТЭН. Нестандартные размеры — уточняем при согласовании чертежа.

← Назад в блог

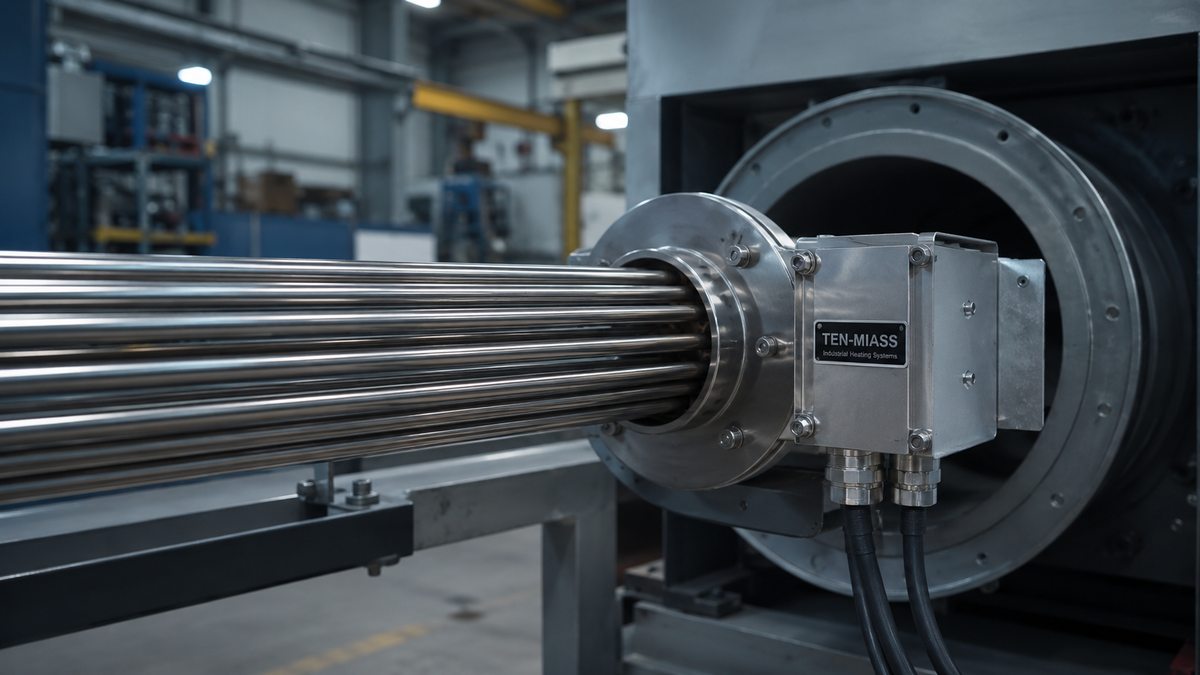

ТЭН для обдува воздуха: производство по чертежу заказчика

Воздух нагревается в 25 раз хуже воды при одинаковой скорости потока. Это означает, что ТЭН для обдува воздуха работает в принципиально других условиях, чем нагреватель для жидкости: нет плотного теплового контакта, нет охлаждающей «подушки» вокруг трубки. Ошибка в удельной мощности стоит дорого: оболочка перегревается за минуты, и ТЭН выходит из строя.

Почему воздушная среда требует отдельного расчёта

Теплоёмкость воздуха составляет 1005 Дж/(кг·К), плотность около 1,2 кг/м³. Теплопроводность низкая. Это значит: даже при хорошем потоке теплообмен с поверхностью ТЭН идёт медленнее, чем при контакте с жидкостью или металлом.

Отсюда требование к удельной мощности (Вт на 1 см² поверхности оболочки):

Условие работы	Удельная мощность
Принудительный обдув (вентилятор, компрессор)	1,5 - 3 Вт/см²
Свободная конвекция (без принудительного потока)	0,5 - 1,5 Вт/см²

Превысить эти значения можно, только если вы точно знаете скорость потока и температуру воздуха на входе. На практике лучше закладывать запас 15-20%.

Формула расчёта мощности

Стандартная формула для нагрева воздушного потока:

Q [Вт] = 1,2 [кг/м³] × L [м³/с] × 1005 [Дж/(кг·К)] × ΔT [K]

Пример: нужно нагреть поток 0,5 м³/с на 30 °C.

Q = 1,2 × 0,5 × 1005 × 30 = 18 090 Вт ≈ 18 кВт

Плюс 20% запас на тепловые потери через стенки воздуховода: итого закладываем около 21-22 кВт. Потом этот результат делим на площадь поверхности ТЭН и получаем требуемую удельную мощность.

Материал оболочки для воздушной среды

Выбор зависит от условий эксплуатации:

Среда	Материал	Примечание
Сухой чистый воздух	Сталь 10 (углеродистая)	Стандарт, минимальная стоимость
Влажный воздух, агрессивная среда	AISI 321 (08Х18Н10Т)	Нержавеющая, стойкая к коррозии
Высокие температуры (>600 °C), пищевое производство	12Х18Н10Т	Стойче к высоким температурам, чем 08Х18Н10Т

Обратите внимание: 08Х18Н10Т и 12Х18Н10Т это не одно и то же. Разница в содержании углерода влияет на жаростойкость. При температурах выше 600 °C имеет значение.

Прямой или U-образный ТЭН: что выбрать

Конструкция зависит от монтажного пространства и схемы воздушного потока:

Прямой ТЭН — в трубопроводных нагревателях, приточных вентиляционных установках. Поток идёт вдоль трубки или поперёк. Хорошо для равномерного распределения тепла.
U-образный ТЭН — когда оба клеммных вывода должны выходить с одной стороны. Удобен при ограниченной монтажной глубине.

Патронные ТЭН для воздушных нагревателей производим в диапазоне: диаметр 4-32 мм, длина 30-6000 мм. Нестандартные размеры согласуем по чертежу.

Как устроен процесс заказа

Присылаете чертёж или эскиз. Мы уточняем материал оболочки, диаметр, длину, мощность, напряжение и тип выводов. Минимальный заказ от 1 штуки. Срок изготовления 7-14 рабочих дней с момента согласования. Доставка СДЭК или ПЭК по России и в Казахстан.

Если нет готового чертежа, достаточно эскиза от руки с основными размерами. По нему делаем производственный чертёж самостоятельно и согласуем с вами до запуска в производство.

Пришлите чертёж или эскиз, укажем сроки и стоимость в течение рабочего дня

Заказать ТЭН для обдува воздуха

Часто спрашивают

Можно ли использовать жидкостный ТЭН для воздуха?

Технически возможно, но рискованно. Жидкостные ТЭН рассчитываются на удельную мощность 3-6 Вт/см² и выше, что в воздушной среде приведёт к перегреву оболочки. Для воздуха нужна другая геометрия и меньшая удельная мощность.

Нужно ли защищать ТЭН от пыли в воздухопроводе?

Зависит от типа пыли. Органическая пыль (деревообработка, мука) накапливается на оболочке и создаёт пожарный риск. В таких случаях либо ставят фильтры перед нагревателем, либо выбирают более низкую удельную мощность с запасом.

Какое напряжение стандартное для промышленных воздушных ТЭН?

220 В и 380 В. При 380 В чаще используют схему соединения треугольником или звездой. Указываем в чертеже при заказе.
