ТЭН для обдува для калорифера: как подобрать и заказать
Для нагрева 1000 м³/ч воздуха на 20°C нужно примерно 6.7 кВт. Это базовый расчёт, с которого стоит начать, а не с выбора диаметра трубки или марки стали. Сначала мощность, потом конструкция.
Почему у калориферного ТЭН своя удельная мощность
У ТЭН для нагрева воды норма 4-6 Вт/см² поверхности, иногда выше. Воздух отводит тепло хуже воды в 20-50 раз. Это значит, что при той же удельной нагрузке оболочка раскалится, магнезия деградирует, и ТЭН выйдет из строя за несколько месяцев вместо нескольких лет.
Допустимая удельная мощность зависит от скорости воздуха у поверхности ТЭН:
| Тип обдува | Удельная мощность, Вт/см² | Скорость воздуха |
|---|---|---|
| Естественная конвекция | 0.5 - 1.5 | до 0.5 м/с |
| Принудительный обдув (вентилятор) | 1.5 - 3.0 | 2 - 8 м/с |
| Промышленный нагнетатель | до 4.0 | 8+ м/с |
Стандартный калорифер с центробежным или осевым вентилятором попадает в диапазон 1.5-3.0 Вт/см². Если скорость воздуха неизвестна, берут 2 Вт/см² с запасом.
Формула расчёта мощности
Перед тем как считать площадь поверхности ТЭН, нужна суммарная тепловая мощность калорифера. Считается по физике:
P = 1.2 × V × Cp × ΔT
где:
1.2 — плотность воздуха (кг/м³)
V — объёмный расход (м³/с)
Cp = 1005 Дж/(кг·К) — теплоёмкость воздуха
ΔT — нужный перепад температур (°C)
Пример. Нагрев 1000 м³/ч на 20°C:
P = 1.2 × (1000 / 3600) × 1005 × 20 ≈ 6700 Вт ≈ 6.7 кВт
Дальше: нужная площадь активной поверхности ТЭН = P (Вт) / удельная мощность (Вт/см²). При 6700 Вт и 2 Вт/см² получается 3350 см² активной поверхности. Один ТЭН диаметром 12 мм и длиной 600 мм даёт примерно 226 см² -- значит, нужно около 15 таких ТЭН в батарее. Или меньше, но с рёбрами.

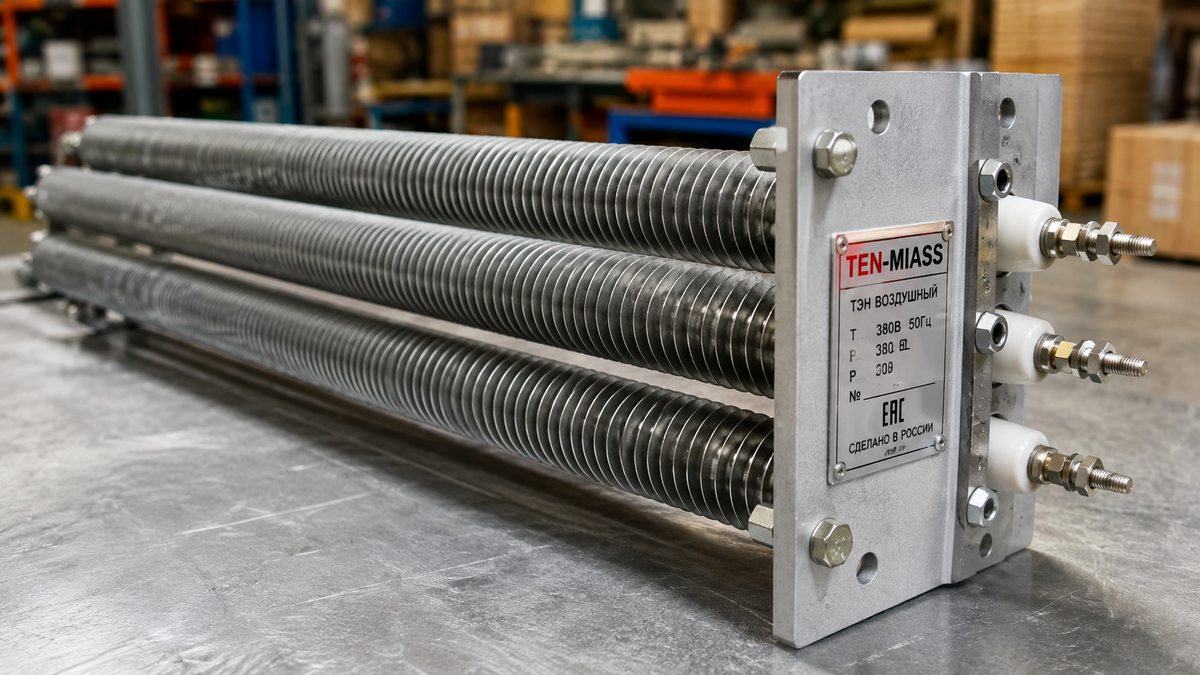

Оребрённые ТЭН для воздуха
Рёбра на трубке ТЭН делают не для красоты. Они увеличивают площадь теплообмена без увеличения длины ТЭН. Типичный оребрённый ТЭН диаметром 12 мм с шагом ребра 4 мм даёт в 4-6 раз больше площади, чем гладкая трубка тех же размеров.
Практический эффект: вместо батареи из 15 гладких ТЭН тот же результат дают 3-4 оребрённых. Экономия на фланцах, клеммниках, монтаже.
Материал оболочки
Две позиции покрывают 95% задач:
| Материал | Применение | Максимальная температура поверхности |
|---|---|---|
| Сталь 10 (углеродистая) | Чистый сухой воздух, масло | до 400°C |
| AISI 321 (08Х18Н10Т) | Влажный воздух, агрессивная среда, пищевое производство | до 700°C |
Для большинства промышленных калориферов с температурой нагретого воздуха до 150-200°C достаточно стали 10. Нержавейка нужна там, где воздух несёт конденсат, пары кислоты, соли или есть требования пищевых стандартов.
Что передать при заказе
Если есть существующий ТЭН, который вышел из строя -- проще всего прислать фото и обмерить габариты (диаметр трубки, полная длина, длина активной зоны, расстояние между выводами, резьба на выводах). По этим данным воспроизведём точно.
Если ТЭН делается под новый калорифер, нужны:
- Мощность, Вт (или кВт)
- Напряжение: 220 В или 380 В (однофазный/трёхфазный)
- Диаметр трубки, мм (4-32 мм на выбор)
- Полная длина и длина активной зоны, мм
- Материал оболочки (сталь 10 или AISI 321)
- Нужно ли ребрение, и если да -- шаг и высота рёбер
- Тип присоединения (открытые концы, резьба М6/М8/М10, фланец)
- Количество штук
Производим ТЭН для калориферов по чертежу от 1 штуки. Срок 7-14 рабочих дней.
Заказать ТЭН для калорифераДиапазоны размеров патронных ТЭН
| Параметр | Диапазон |
|---|---|
| Диаметр оболочки | 4 - 32 мм |
| Полная длина | 30 - 6000 мм |
| Мощность | по расчёту (от нескольких десятков Вт) |
| Напряжение | 24 В, 110 В, 220 В, 380 В |
| Минимальная партия | 1 штука |
Доставка и оплата
Отправляем СДЭК и ПЭК по России и Казахстану. Оплата по счёту для юрлиц и ИП, для физлиц -- наличными или переводом. Счёт-фактура и накладная в комплекте.
Телефон для быстрых вопросов: +7(919)405-21-39. Можно написать в WhatsApp или Telegram -- ссылки справа.
