ТЭН для нагрева воздуха в рекуператоре
Зима, -30°С, рекуператор с эффективностью 75%. Приточный воздух приходит уже не -30, а -5°С — но до комфортных +20°С не дотягивает. Именно для этого и нужен ТЭН-доводчик: он устанавливается после теплообменника в вентиляционный канал и добирает недостающие градусы. Никакой сложной автоматики — просто трубчатый нагреватель поперёк потока воздуха.
Как ТЭН работает в канале

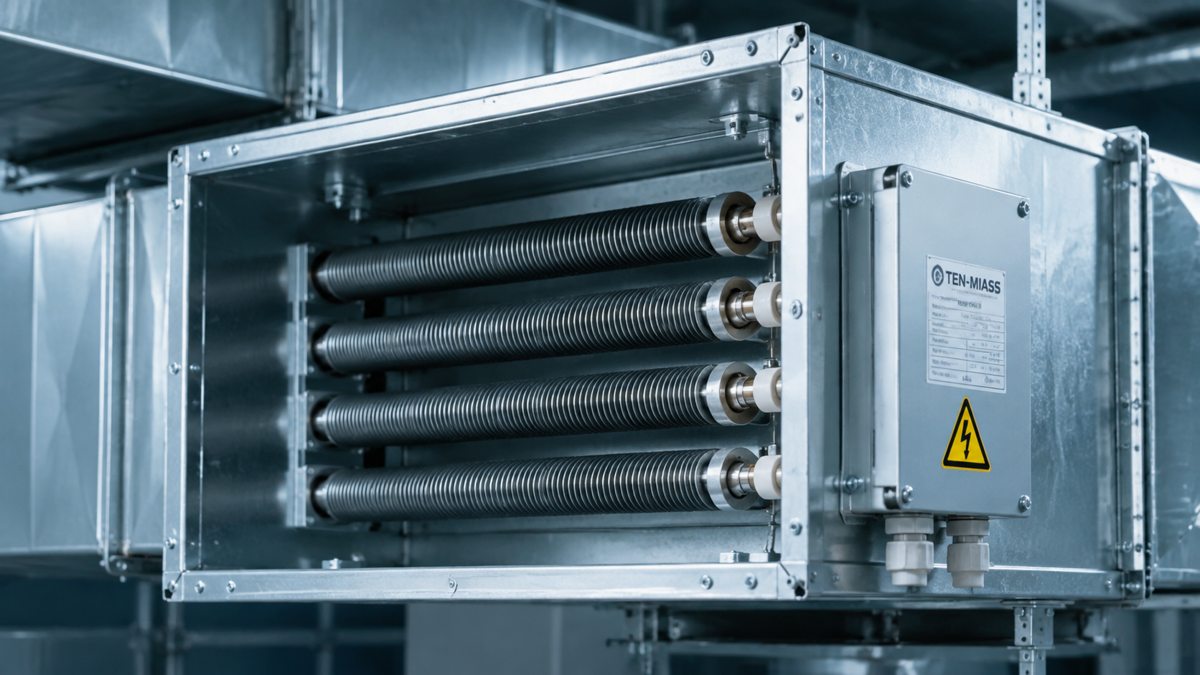

Нагреватель монтируется в поперечном сечении воздуховода. Воздух проходит вдоль нагретых трубок и уносит тепло. Чем выше скорость потока, тем интенсивнее теплообмен — именно поэтому в принудительной вентиляции воздушный ТЭН может работать с удельной поверхностной нагрузкой (УПН) 2–3 Вт/см², а не 0,5–1 Вт/см², как в статичной среде.
Типичный канал в системе с рекуператором — прямоугольный металлический короб 200×200 мм или 300×300 мм. Скорость воздуха в нём обычно 2–5 м/с. ТЭН изготавливается точно под этот размер: длина активной зоны равна ширине канала, концы с резьбой или фланцем выходят через стенки короба наружу для подключения.
Прямые и оребрённые ТЭН: что выбрать
Прямые трубчатые ТЭН — простое и недорогое решение. Оребрённые (fin-tube) — трубка с навитыми металлическими рёбрами — увеличивают площадь теплоотдачи в 3–5 раз при тех же габаритах. Если мощность нужна большая, а место в канале ограничено, оребрённые ТЭН предпочтительнее.
Параметры трубчатого нагревателя:
- Диаметр: 4–32 мм
- Длина: 30–6000 мм
- Мощность: от нескольких десятков ватт до нескольких десятков киловатт на один элемент
- Материал оболочки: сталь 10, AISI 304, AISI 321
Материал оболочки
Для сухого приточного воздуха (рециркуляция внутри помещения) достаточно стали 10 — она не ржавеет в таких условиях. Приточный канал, подающий наружный воздух, особенно в морозный день: при определённых условиях воздух может конденсироваться на холодных стенках. В этом случае лучше выбрать AISI 304. Если среди приточного воздуха есть агрессивные примеси (химические производства, бассейны), нужен AISI 321.
Расчёт мощности ТЭН-доводчика
Для конкретного примера возьмём типичный офисный объект: канал 300×300 мм, скорость воздуха 3 м/с. Расход составит:
Нужно нагреть воздух с -20°С (после рекуператора) до +10°С, то есть на ΔT = 30°С.
Q = G × c × ΔT = 0,333 × 1006 × 30 = 10 050 Вт ≈ 10 кВт
С запасом 20% принимают ТЭН мощностью 12 кВт. Это типичный доводчик для системы на 1000 м³/ч.
Таблица мощностей ТЭН-доводчика
| Расход воздуха, м³/ч | ΔT, °С | Требуемая мощность, кВт | Рекомендуемая мощность с запасом, кВт |
|---|---|---|---|
| 500 | 20 | 3,4 | 4,0 |
| 500 | 30 | 5,0 | 6,0 |
| 1000 | 20 | 6,7 | 8,0 |
| 1000 | 30 | 10,0 | 12,0 |
| 1500 | 20 | 10,1 | 12,0 |
| 1500 | 30 | 15,1 | 18,0 |
| 2000 | 20 | 13,4 | 16,0 |
| 2000 | 30 | 20,1 | 24,0 |
| 3000 | 20 | 20,1 | 24,0 |
| 3000 | 30 | 30,2 | 36,0 |
Для промежуточных значений формула простая: P (кВт) = расход (м³/ч) × ΔT × 0,000335. Запас 20% закрывает погрешности по реальной температуре наружного воздуха и эффективности рекуператора в конкретный день.
Что указывать в заявке
Чтобы рассчитать ТЭН под ваш канал, нам нужно знать:
- Размер поперечного сечения канала (ширина × высота, мм)
- Расход воздуха (м³/ч) или скорость (м/с)
- Температура воздуха на входе и выходе из доводчика
- Напряжение питания (220 В или 380 В)
- Способ крепления (фланец, резьба, какой стандарт)
- Среда: наружный воздух или рециркуляция
По этим данным подбираем мощность, геометрию, материал оболочки и способ монтажа. Минимальная партия — 1 штука, срок 7–14 рабочих дней.
Нужен ТЭН под ваш рекуператор?
Производим по чертежу от 1 шт. Отправьте размеры канала и расход воздуха — рассчитаем мощность и материал оболочки.
Отправить заявкуЧасто задаваемые вопросы
Чем ТЭН-доводчик отличается от обычного канального калорифера?
ТЭН-доводчик работает в паре с рекуператором и догревает воздух лишь на недостающие градусы. Обычный калорифер без рекуперации тратит электричество на полный нагрев с нуля. Экономия при использовании связки рекуператор + ТЭН-доводчик может составить 50–70% относительно прямого электронагрева.
Какой материал оболочки выбрать?
Для сухого воздуха внутри помещений — сталь 10. Для приточки с наружным воздухом, где возможен конденсат — AISI 304. При агрессивных примесях — AISI 321.
Можно ли заказать нестандартный размер?
Да. Производим трубчатые нагреватели по чертежу заказчика от 1 штуки: диаметр 4–32 мм, длина 30–6000 мм.
Какое напряжение питания?
Производим ТЭН и для 220 В (однофазные), и для 380 В (трёхфазные). Для мощностей свыше 3–4 кВт рекомендуем трёхфазное подключение — меньше ток на каждую фазу, меньше потери.
Сколько времени займёт изготовление?
7–14 рабочих дней после согласования чертежа и оплаты.
