Какой ТЭН ставят в приточную вентиляционную установку?

В приточные установки устанавливают оребрённые ТЭН с алюминиевым или стальным оребрением — они увеличивают площадь теплообмена и позволяют эффективно нагревать воздух при скорости 2-6 м/с. Материал оболочки — сталь 10 для обычных условий, AISI 321 (12Х18Н10Т) для агрессивных сред. Мощность подбирают по расходу воздуха, перепаду температур и КПД секции.

Как рассчитать мощность ТЭН для приточной установки?

Формула: P (кВт) = Q × ΔT × 0,336, где Q - расход воздуха в м³/ч, ΔT - перепад температур (°C). Например, для установки 3000 м³/ч при нагреве с -25°C до +20°C (ΔT = 45°C): P = 3000 × 45 × 0,336 = 45,4 кВт. К расчётной мощности добавляют 15-20% запаса на потери и снижение КПД при обмерзании.

Какова оптимальная удельная нагрузка на ТЭН для воздушного нагрева?

Для нагрева воздуха удельная поверхностная нагрузка не должна превышать 1,5-2,0 Вт/см². При скорости воздуха 4-6 м/с допустимо до 2,5 Вт/см². Превышение этого значения ведёт к перегреву оболочки, пригоранию пыли и сокращению ресурса элемента. На практике производители приточных установок закладывают 1,2-1,8 Вт/см².

Можно ли изготовить ТЭН для приточки по размерам сгоревшего?

Да, мы изготавливаем ТЭН по чертежу или по образцу вышедшего из строя. Достаточно прислать фото с размерами: длину нагревательной части, присоединительные размеры, мощность (иногда указана на бирке или корпусе), рабочее напряжение. При отсутствии бирки мощность определяем по диаметру спирали и длине. Минимальная партия - 1 штука.

Какой срок изготовления ТЭН для вентиляционной установки?

Стандартный срок изготовления - 7-14 рабочих дней. Отгружаем через СДЭК или ПЭК по всей России и в Казахстан. На крупные партии (от 10 шт.) срок обсуждается индивидуально, при наличии материала возможно ускорение до 5 рабочих дней.

Почему ТЭН в приточной установке часто сгорает?

Основных причин три: перегрев из-за низкой скорости воздуха (засорен фильтр или заблокирован клапан), превышение допустимой удельной нагрузки при неправильном подборе, а также коррозия оболочки в условиях конденсата или агрессивной среды. В загородных объектах к частым выходам из строя приводит также пыль, оседающая на оребрении и создающая тепловую подушку.

ТЭН для нагрева воздуха в приточной установке

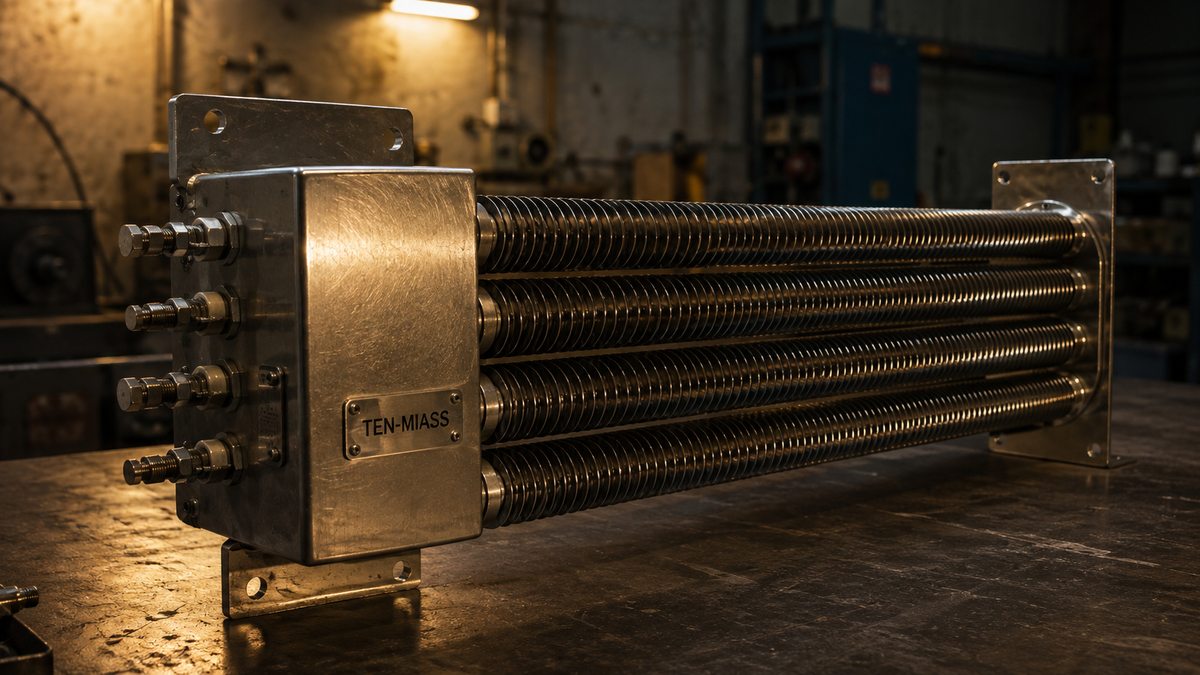

ТЭН для нагрева воздуха в приточной вентиляционной установке

Клапан примёрз, вентилятор молчит, температура в цехе падает. При разборке выясняется: сгорел калорифер - оребрённый ТЭН в приточной секции. Импортный артикул больше не поставляется, аналог «под заказ» со склада Москвы ждать три недели. Такая картина повторяется каждую зиму на десятках объектов.

Разберём, как устроен воздушный ТЭН, что влияет на ресурс и как правильно подобрать замену.

Что отличает воздушный ТЭН от водяного

Воздух - плохой теплоноситель. Его теплоёмкость примерно в 3500 раз меньше, чем у воды, а теплоотдача - ещё ниже. Чтобы передать тепло эффективно, нагревательный элемент нужно либо сделать очень мощным (и тогда он сгорит за сезон), либо увеличить площадь контакта с воздухом.

Отсюда - оребрение. Алюминиевые или стальные пластины, напрессованные на трубку ТЭН с шагом 3-7 мм, увеличивают рабочую поверхность в 8-12 раз. Именно поэтому воздушный ТЭН выглядит иначе, чем водяной: у него широкий «гребень» из пластин.

Второй момент - удельная нагрузка. Для нагрева воды или масла допустимы 3-8 Вт/см². Для воздуха - максимум 1,5-2,5 Вт/см² при скорости потока 4-6 м/с. Превысишь - спираль перегреется локально, оболочка потемнеет, ресурс упадёт с нескольких лет до одного сезона.

Расчёт мощности: формула и пример

Базовая формула для секции нагрева приточной установки:

P (кВт) = Q × ΔT × 0,336

Где Q - расход воздуха в м³/ч, ΔT - разница между температурой подачи и забора наружного воздуха (°C), 0,336 - коэффициент для воздуха (ρ × Cp / 3600 ≈ 0,336 кВт/(м³/ч × °C)).

Пример: производственное здание, приточная установка 5000 м³/ч. Расчётная зимняя температура -30°C, подача в цех +18°C. Перепад ΔT = 48°C.

P = 5000 × 48 × 0,336 = 80,6 кВт. С запасом 20% - около 97 кВт. Это секция из 3-4 параллельных ТЭН по 25-30 кВт каждый.

Расход воздуха, м³/ч	ΔT = 30°C (нагрев)	ΔT = 45°C (сильный мороз)
1 000	10 кВт	15 кВт
2 000	20 кВт	30 кВт
5 000	50 кВт	76 кВт
10 000	101 кВт	151 кВт

Параметры, которые нужны для заказа

Если ТЭН нужно заменить, снимите с него следующие данные - или пришлите фото вместе с линейкой:

Мощность: указана на бирке или корпусе, единицы - кВт или Вт
Напряжение: 220 В (однофазный) или 380 В (трёхфазный)
Длина нагревательной части - от первой до последней пластины
Длина холодных концов - та часть трубки без оребрения, которая уходит в клеммный щиток
Диаметр трубки - чаще всего 8 или 10 мм под оребрением
Шаг оребрения - расстояние между пластинами (3-7 мм)
Форма - прямая или U-образная (П-образная)

Если бирка сгорела или стёрта - мощность можно восстановить по диаметру спирали и длине нагревательной части. Пришлите фото торца трубки в разрезе или сообщите: чем нагревал и какой площадью. Вместе разберёмся.

Материал оболочки: что выбрать

Для нагрева воздуха в стандартных условиях (жилые и офисные здания, производственные помещения без агрессивных выделений) - сталь 10 или 20 (углеродистая). Дешевле, хороший ресурс при правильной нагрузке.

Если в воздухе есть пары кислот, щелочей, хлора, или установка работает во влажных условиях с риском конденсата - нужна нержавейка. Используем AISI 321 (российское обозначение 12Х18Н10Т, или «10Т»). Это титан-стабилизированная сталь, стойкая к межкристаллитной коррозии. Служит вдвое дольше, чем AISI 304 в аналогичных условиях.

Среда	Материал оболочки	Примечание
Чистый наружный воздух	Сталь 10/20	Стандарт для большинства ПВУ
Влажный воздух, конденсат	AISI 321 (12Х18Н10Т)	Оребрение - алюминий или нерж.
Пищевые производства, пары кислот	AISI 321 (12Х18Н10Т)	Паспорт и сертификат материала
Агрессивная химия (хлориды, кислоты)	Титан или Inconel	Обсуждается индивидуально

Почему ТЭН в приточке выходит из строя раньше срока

Три типичных сценария, которые мы видим при замене элементов:

1. Засорённый фильтр. Скорость воздуха через секцию падает с 5 м/с до 1,5-2 м/с. Теплосъём снижается, оболочка перегревается. ТЭН рассчитан на определённую скорость - при её снижении удельная нагрузка становится критической. На этом режиме элемент сгорает за 1-2 сезона вместо 7-10 лет.

2. Неправильный подбор мощности. Монтажники поставили ТЭН с запасом «на вырост» - 15 кВт вместо 10 кВт при той же площади оребрения. Поверхностная нагрузка выросла в 1,5 раза и вышла за допустимые 2 Вт/см².

3. Конденсат на холодных концах. В переходные периоды (осень/весна) холодные концы ТЭН могут оказаться ниже точки росы. Конденсат затекает под обжимку клеммы, контакт окисляется, начинается искрение. Защита - герметизация холодных концов и правильный угол наклона установки.

Что проверить перед заказом замены

Измерьте скорость воздуха через секцию анемометром - она должна быть в диапазоне 2-6 м/с
Осмотрите оребрение: если пластины покрыты слоем пыли и жира - почистите перед установкой нового ТЭН
Проверьте клапаны подачи воздуха: закрытый клапан при включённом нагреве = гарантированный выход из строя за несколько часов
Убедитесь, что автоматика выключает нагрев при остановке вентилятора - это защита от перегрева

Нужен ТЭН для приточной установки?

Изготовим по чертежу или подберём замену. Срок 7-14 рабочих дней.

Оставить заявку

Частые вопросы

Какие данные прислать для расчёта?

Если есть чертёж или бирка - пришлите фото. Если нет: расход воздуха (м³/ч), температура забора и подачи, напряжение питания (220 или 380 В), доступные габариты секции нагрева (ВxШxГ). По этим данным рассчитаем мощность, форму и параметры ТЭН.

Работаете с одной штукой?

Да. Минимальная партия - 1 штука. Это относится и к стандартным, и к нестандартным конфигурациям. Цена единицы при небольшой партии выше, чем при серийном заказе, - это нормально для производства под чертёж.

Есть гарантия?

Гарантийный срок - 12 месяцев с момента отгрузки. Распространяется на дефекты материала и изготовления. Не распространяется на перегрев из-за нарушения режима эксплуатации (закрытый клапан, засорённый фильтр).
