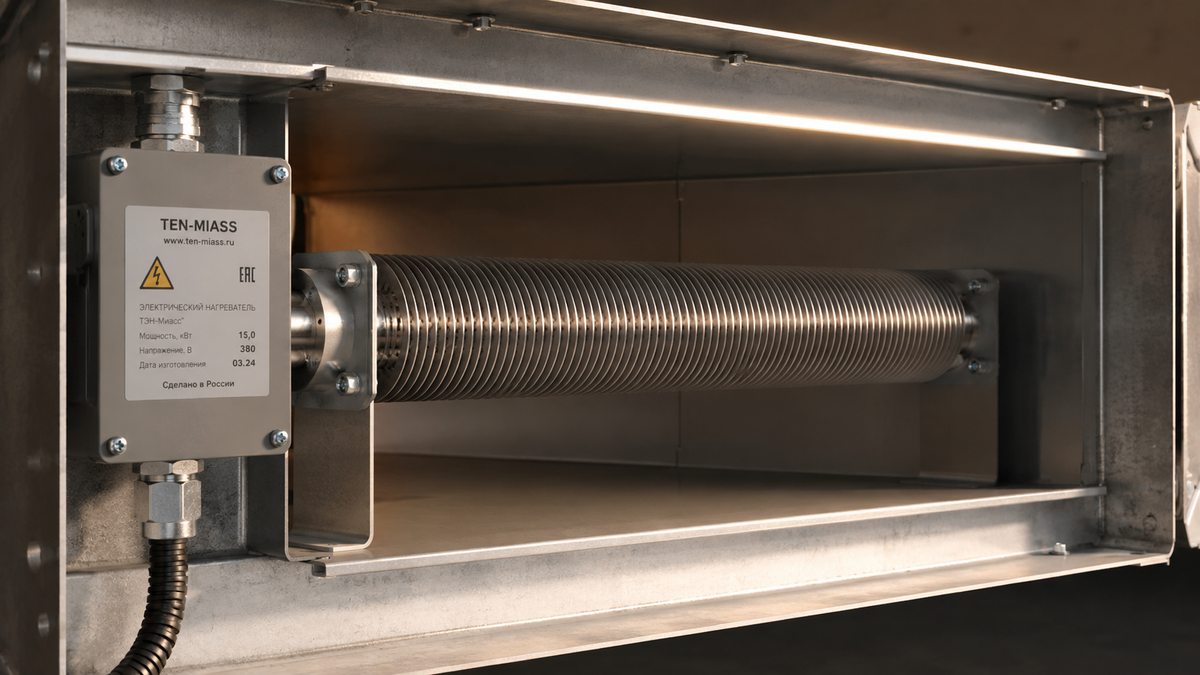

ТЭН для нагрева воздуха оребренный: расстояние от стенки корпуса
Приточная установка 15 кВт, воздухонагреватель не тянет расчётную температуру. Меняют элемент, потом ещё один — эффект тот же. Причина обнаруживается при замере: расстояние от крайних рёбер до стенки кожуха — 8 мм. При скорости воздуха 4 м/с это мертвая зона. Воздух туда почти не попадает, рёбра работают как теплоизолятор, а не как теплообменник.
Расстояние от стенки — один из параметров, который не прописан в паспорте ТЭНа, но напрямую влияет на реальную теплоотдачу. Разбираем, как это работает и что учитывать при монтаже.
Почему оребрение вообще ставят на воздушные ТЭНы
Воздух — плохой теплоноситель. Теплопроводность в 25-30 раз хуже воды. Чтобы снять с нагревательного элемента достаточно тепла и не перегреть спираль, нужно либо гнать воздух быстро, либо увеличивать площадь контакта. Оребрение решает второе: алюминиевые или стальные пластины, напрессованные на трубку, увеличивают площадь теплообмена в 3-5 раз по сравнению с гладкой трубой того же диаметра.
Это позволяет использовать более высокую удельную нагрузку на нагревательный элемент: 1,0-2,0 Вт/см² против 0,4-0,8 Вт/см² для гладкой трубы в воздухе. При равной мощности оребрённый ТЭН компактнее, а температура поверхности ниже.
Расстояние от стенки: почему это критично
Рёбра работают только если через них проходит воздух. Когда нагреватель стоит вплотную к стенке кожуха, крайние рёбра оказываются в зоне с почти нулевой скоростью потока. Воздух в узком зазоре прогревается быстро, конвекция останавливается, теплообмен на этом участке практически прекращается.
Результат: реальная мощность нагрева ниже паспортной, температура поверхности у крайних рёбер растёт, изоляция деградирует быстрее. При удельной нагрузке 1,5 Вт/см² и плохом обдуве поверхность трубки может разогреться до 500-600°C вместо расчётных 250-300°C.
Таблица: расстояние от стенки и шаг рёбер
| Скорость воздуха, м/с | Мин. зазор от стенки, мм | Шаг рёбер, мм | Удельная нагрузка, Вт/см² |
|---|---|---|---|
| до 2 (гравитация, слабый вентилятор) | 40-50 | 6-10 | до 1,0 |
| 2-4 (приточные установки малой мощности) | 25-35 | 5-8 | 1,0-1,4 |
| 4-8 (промышленная вентиляция) | 20-30 | 4-6 | 1,4-2,0 |
| более 8 (агрессивный обдув) | 15-20 | 4-5 | до 2,0 |
Шаг рёбер выбирают с учётом чистоты воздуха. Мелкий шаг (4-5 мм) даёт максимальную площадь, но быстро засоряется пылью, жиром, волокнами. В деревообработке, пищевых цехах, на производствах с масляным туманом ставят шаг 7-10 мм — его легче прочистить и он дольше сохраняет эффективность.
Материалы оребрённых ТЭНов для воздуха
Трубка нагревательного элемента для воздушной среды до 300-350°C — сталь 10 (углеродистая). Она дешевле, хорошо отдаёт тепло, устойчива к термическим циклам. При более высоких температурах или агрессивной среде (пары кислот, влажный воздух) переходят на нержавеющую сталь AISI 321 (08Х18Н10Т).
Рёбра чаще всего алюминиевые: лёгкие, высокая теплопроводность (в 3 раза выше стали), хорошо поддаются накатке. Для температур выше 250°C на поверхности рёбер или при химически агрессивной среде используют стальные рёбра.
Как проверить расстояние до монтажа
Перед установкой нагревателя в кожух замерить свободное пространство по всем четырём сторонам. Если ТЭН прямой — расстояние одинаково по всей длине. Если П-образный или U-образный — проверить в точках изгиба: там поток тоже замедляется.
Второй момент — направление воздушного потока относительно рёбер. Рёбра должны стоять перпендикулярно потоку, тогда каждое ребро полностью омывается воздухом. При параллельном расположении рёбер к потоку теплообмен падает на 30-40%.
Нужен оребрённый ТЭН для воздуха?
Изготовим по вашим размерам. Срок 7-14 рабочих дней, мин. партия 1 шт.
Оставить заявкуЧто указать при заказе оребрённого ТЭНа
- Мощность и напряжение питания (220 В, 380 В, однофазный/трёхфазный)
- Размеры корпуса или монтажного проёма (ширина, высота, глубина)
- Скорость воздушного потока или тип вентилятора
- Температура входящего воздуха и желаемая температура на выходе
- Состав воздуха (чистый, запылённый, влажный, с парами масел/кислот)
- Способ крепления: фланец, резьба, шпилька, рамка
По этим данным подбираем диаметр трубки, шаг и высоту рёбер, длину нагревательного элемента, рассчитываем удельную нагрузку и проверяем, что температура поверхности остаётся в допустимых пределах.
Частые ошибки при установке
Зазор меньше 15 мм. Крайние рёбра не работают, мощность теряется, нагреватель перегревается.
Рёбра параллельны потоку. Теплообмен падает на треть, нагреватель не тянет расчётную мощность.
Мелкий шаг рёбер в грязном воздухе. Через полгода щели забиты, ТЭН греет сам себя. Чистить сложнее, чем заказать сразу с нормальным шагом.
Гладкая трубка вместо оребрённой при высокой нагрузке. Удельная нагрузка 1,5 Вт/см² на гладкой трубе в воздухе — это перегрев и быстрый выход из строя.
Правильно выбранный зазор от стенки и шаг рёбер — это не мелочи монтажа. Это то, от чего зависит, сколько проработает нагреватель и выйдет ли он на расчётную мощность с первого дня.
