ТЭН для нагрева воздуха на 5 кВт: замена спиральной конструкции
На складе встал тепловентилятор. Вскрыли кожух — перегоревшая нихромовая спираль, намотанная на слюдяной каркас. Запасной нет, производитель не поставляет, ближайший аналог из Китая идёт три недели. Именно в этой ситуации спрашивают про ТЭН 5 кВт для воздуха: сколько стоит, из чего делать, почему трубчатый лучше.
Почему воздух — это отдельная задача
Вода в 25 раз плотнее воздуха и в 3500 раз лучше проводит тепло. ТЭН, который работает в воде при удельной нагрузке 3-5 Вт/см², в воздухе при той же нагрузке перегреется и сгорит. Для воздушной среды допустимый диапазон: 0,4-0,8 Вт/см² поверхности трубки.
Считаем для 5 кВт. При нагрузке 0,6 Вт/см² нужно 5000 / 0,6 = около 8 300 см² активной поверхности. Трубка диаметром 16 мм даёт примерно 5 см² на каждый сантиметр длины. Значит, только трубка без рёбер потребовала бы 1,6 метра активной длины. В реальных установках столько места нет. Решение очевидное: рёбра.

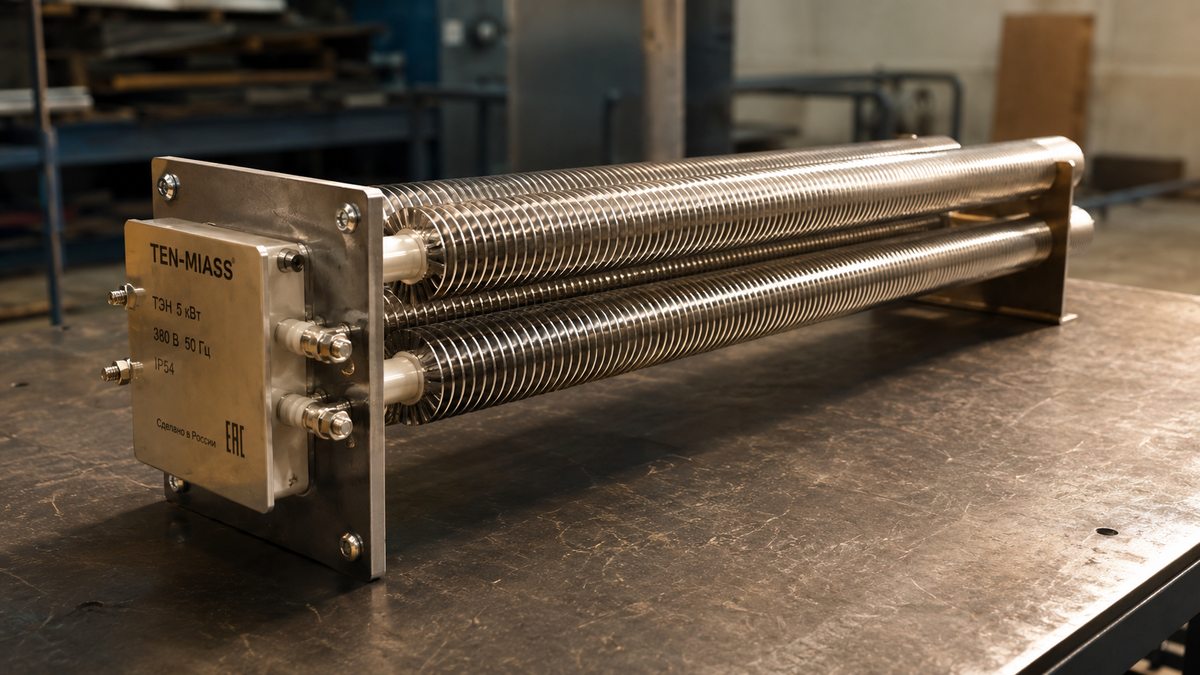

Оребрённый ТЭН: как работает
На трубку насаживают стальные или алюминиевые пластины с шагом 4-10 мм. Рёбра увеличивают площадь теплообмена в 3-5 раз без увеличения длины. Нагреватель становится компактнее, температура поверхности трубки держится в безопасном диапазоне, срок службы растёт.
Важное условие: через рёбра должен идти принудительный обдув со скоростью не менее 2 м/с. Без вентилятора даже оребрённый ТЭН перегреется. Именно поэтому воздушные ТЭН всегда встраивают в канал или корпус с вентилятором, а не используют как самостоятельные обогреватели в открытом пространстве.
Сравнение трубчатого и спирального нагревателя
| Параметр | Трубчатый ТЭН (оребрённый) | Спиральный нагреватель |
|---|---|---|
| Температура поверхности нагревателя | 200-400 °C | 700-900 °C |
| Ресурс при правильном обдуве | 5 000 - 15 000 ч | 1 000 - 3 000 ч |
| Чувствительность к перебоям обдува | Умеренная (термопредохранитель) | Высокая (мгновенный перегрев) |
| Изготовление под размер | Да, по чертежу | Ограничено типоразмерами |
| Материал оболочки | Сталь 10, AISI 304, 321 | Нихром (открытая спираль) |
| Нагрев при наличии пыли/частиц | Допустим (закрытая оболочка) | Риск пожара (открытая спираль) |
Материал трубки: что выбрать
Для чистого сухого воздуха достаточно углеродистой стали 10. Она дешевле, хорошо проводит тепло, рёбра из той же стали привариваются без проблем. Температурный предел для стали 10 в воздушной среде: до 450 °C поверхности трубки, что при нагрузке 0,6 Вт/см² выполняется с запасом.
Если в воздушном потоке есть пары кислот, влага с риском конденсации или агрессивные примеси производства, оболочку делают из нержавейки AISI 321 (08Х18Н10Т). Это стандартная нержавейка с титановым стабилизатором, стойкая к межкристаллитной коррозии.
Алюминиевые рёбра дают лучший теплообмен при низких температурах, но их нельзя применять там, где воздух нагревается выше 200-250 °C. Стальные рёбра работают до 500 °C и выше.
Что нужно указать при заказе
- Мощность: 5 кВт
- Напряжение питания: 220 В или 380 В (для 5 кВт на 380 В обычно 2 или 3 фазы)
- Габариты: длина, диаметр трубки, шаг рёбер или присоединительные размеры
- Материал: сталь 10 или нержавейка (среда, температура)
- Тип вывода: прямой, угловой, с клеммной колодкой
- Количество (минималка 1 шт.)
Если есть образец или фото сгоревшего нагревателя с линейкой, это ускоряет согласование в 2 раза: не нужно переспрашивать по каждому параметру, сразу видно что было.
Нужен ТЭН 5 кВт для нагрева воздуха?
Изготовим оребрённый или гладкотрубный ТЭН по вашим размерам. Срок 7-14 рабочих дней.
Оставить заявкуFAQ
Чем оребрённый ТЭН отличается от обычного трубчатого?
Рёбра увеличивают площадь теплообмена в 3-5 раз. Для воздуха это принципиально: без рёбер трубка перегревается при той же мощности.
Почему спираль служит меньше?
Нихромовая спираль работает при 700-900 °C поверхности. Трубчатый ТЭН при той же мощности держит 200-400 °C. Термический стресс и окисление у него ниже, ресурс больше в 3-5 раз.
Обязателен ли вентилятор?
Да. ТЭН 5 кВт в неподвижном воздухе перегреется. Минимальная скорость потока через нагреватель: от 2 м/с.
Можно сделать под нестандартный размер?
Можно. Берём любой типоразмер трубки, длину, форму, шаг рёбер. Минимальная партия 1 штука.
