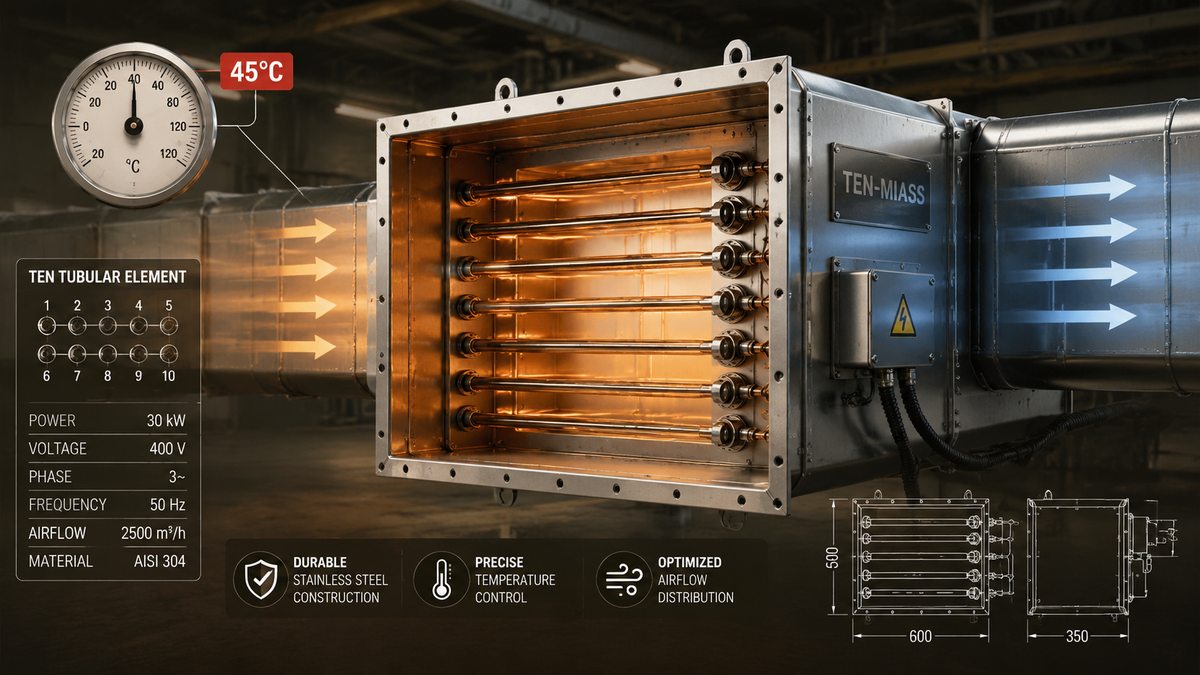

ТЭН для нагрева воздуха на 45°C: расчет мощности
Задача: подогреть приточный воздух с уличных -20°C до рабочих +45°C при расходе 1000 м³/ч. Берём формулу, подставляем числа — получаем 22 кВт. Но что за числа, откуда они и как не ошибиться при заказе ТЭНа? Разберём по шагам.
Формула расчёта мощности
Где:
- L — расход воздуха, м³/с (перевести из м³/ч: L = Q / 3600)
- ρ = 1,2 кг/м³ — плотность воздуха при нормальных условиях
- cp = 1005 Дж/(кг·°C) — теплоёмкость воздуха
- ΔT = Tвых - Tвх — перепад температур, °C
Результат формулы — мощность в ваттах. Полученную цифру умножают на коэффициент запаса 1,2–1,3: воздуховоды теряют тепло через стенки, пуск на холодном воздухе требует больше энергии. Без запаса ТЭН постоянно работает на пределе и быстро выходит из строя.
Примеры расчёта
Пример 1. Зимний приток, уличный воздух -20°C до +45°C
Расход: 1000 м³/ч. Перепад: 45 - (-20) = 65°C.
P = 0,278 × 1,2 × 1005 × 65 = 21 768 Вт ≈ 22 кВт
С запасом 1,25: 22 × 1,25 = 27,5 кВт → заказывать ТЭН 28–30 кВт
Пример 2. Рециркуляция, воздух +15°C до +45°C
Расход: 500 м³/ч. Перепад: 45 - 15 = 30°C.
P = 0,139 × 1,2 × 1005 × 30 = 5 028 Вт ≈ 5 кВт
С запасом 1,2: 5 × 1,2 = 6 кВт → заказывать ТЭН 6 кВт
Таблица типовых вариантов
| Расход воздуха, м³/ч | Вход °C | Выход °C | ΔT, °C | Расчётная, кВт | С запасом 1,25, кВт |
|---|---|---|---|---|---|
| 250 | +15 | +45 | 30 | 2,5 | 3,1 |
| 500 | +15 | +45 | 30 | 5,0 | 6,3 |
| 1000 | +15 | +45 | 30 | 10,1 | 12,6 |
| 500 | -10 | +45 | 55 | 9,2 | 11,5 |
| 1000 | -10 | +45 | 55 | 18,4 | 23,0 |
| 1000 | -20 | +45 | 65 | 21,8 | 27,2 |
| 2000 | -20 | +45 | 65 | 43,5 | 54,4 |
| 3000 | 0 | +45 | 45 | 45,2 | 56,5 |
Что влияет на выбор ТЭНа сверх мощности
Мощность — отправная точка. Дальше нужно определить:
- Напряжение питания: 220 В (однофазное) или 380 В (трёхфазное). Большие мощности от 6–9 кВт обычно делают на 380 В.
- Конфигурация ТЭНа: прямой, U-образный, спиральный, оребрённый. Для воздуха часто используют оребрённые ТЭНы — рёбра увеличивают площадь теплообмена с воздухом.
- Материал оболочки: для сухого воздуха при температуре до 300°C достаточно стали 10 (углеродистая). При влажном воздухе или агрессивных примесях — нержавейка AISI 304 (08Х18Н10).
- Удельная поверхностная мощность (УПМ): для воздуха не более 1,5–2,5 Вт/см² — иначе ТЭН перегревается. Это ограничение влияет на минимальную длину нагревательного элемента.
Почему 45°C — это не просто цифра
45°C на выходе из нагревателя — распространённая технологическая норма. Её часто задают для: досушки продукции на конвейерах, поддержания температуры в рабочих зонах в холодное время года, подачи тёплого воздуха в помещения с высокими потолками, где нагрев до более высоких значений создаёт пожарный риск.
При этом температура самого ТЭНа на поверхности трубки будет значительно выше 45°C — порядка 150–250°C в зависимости от УПМ и скорости потока. Именно поэтому важна скорость потока воздуха: нет потока — ТЭН перегревается и сгорает за минуты. Все воздушные нагреватели должны работать только при наличии принудительного обдува.
Что указать при заказе
Для точного подбора и изготовления нам нужны пять параметров:
- Расход воздуха в м³/ч
- Температура воздуха на входе (минимальная в вашем регионе или при вашей технологии)
- Температура на выходе (45°C)
- Напряжение питания: 220 В или 380 В
- Тип среды: сухой воздух, влажный, с примесями
Если есть чертёж посадочного места или образец вышедшего из строя ТЭНа — присылайте. По фото и размерам изготавливаем замену без длительных переговоров.
