ТЭН для нагрева воды в емкости 70 кВт за 3-5 часов
70 кВт установленной мощности за 3 часа нагревают чуть больше 2000 литров воды с 10 до 90°С. Это не округлённая оценка, а результат прямого расчёта по теплоёмкости воды. Ниже разберём, как получается это число, что нужно учесть в конструкции блока ТЭН и как подключить такую установку к сети.
Расчёт: сколько воды нагреет 70 кВт
Исходные данные: мощность P = 70 кВт, температура воды от 10°С до 90°С (ΔT = 80°С), КПД установки η = 0,9 (10% потери на теплообмен с корпусом ёмкости).
Количество теплоты за время t:
За 3 часа (t = 10 800 с): Q = 70 000 × 10 800 × 0,9 = 680 400 000 Дж = 680 МДж
За 5 часов (t = 18 000 с): Q = 70 000 × 18 000 × 0,9 = 1 134 000 000 Дж = 1134 МДж
Объём воды, которую можно нагреть на ΔT градусов:
где c = 4186 Дж/(кг·°С), ρ = 1000 кг/м³
За 3 ч: V = 680 400 000 / (4186 × 80 × 1000) = 680 400 000 / 334 880 000 = 2,03 м³ = 2030 л
За 5 ч: V = 1 134 000 000 / 334 880 000 = 3,39 м³ = 3390 л
Таблица: мощность и объём при ΔT = 80°С
| Мощность, кВт | Объём за 3 часа, л | Объём за 5 часов, л |
|---|---|---|
| 20 | 580 | 969 |
| 30 | 870 | 1451 |
| 50 | 1451 | 2424 |
| 70 | 2030 | 3390 |
| 100 | 2900 | 4840 |

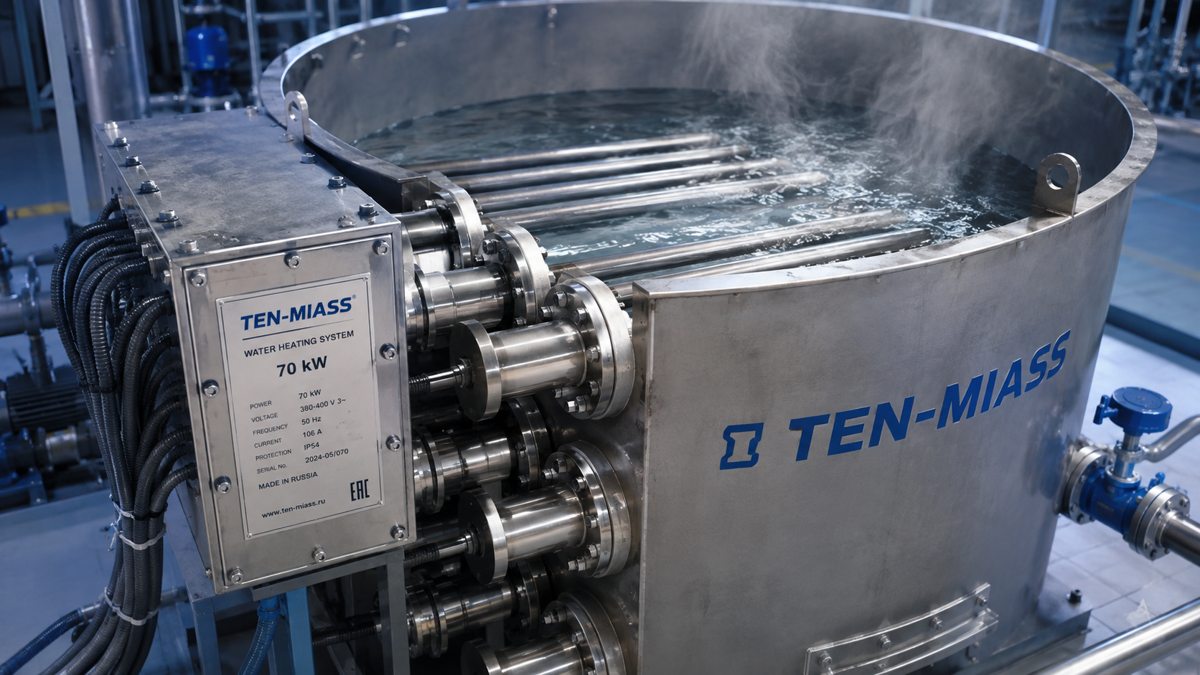

Конструкция блока ТЭН на 70 кВт
70 кВт за одним нагревателем не стоит. Стандартная компоновка: 7 элементов по 10 кВт или 5 элементов по 14 кВт. Точное число и геометрия зависят от размеров ёмкости и расположения фланца.
Удельный поверхностный нагрев (УПН)
Для воды допустимый УПН: 4-6 Вт/см². При среднем значении 5 Вт/см² суммарная площадь поверхности всех ТЭН блока должна быть:
Это обязательный параметр: если площади не хватает, оболочка перегревается и нагреватели выходят из строя раньше срока.
Материал оболочки
- AISI 304 (08Х18Н10) — стандарт для водоснабжения, бойлеров, промышленных баков с обычной водой
- AISI 321 (12Х18Н10Т) — при жёсткой воде (солях кальция и магния выше 7 мг-экв/л), агрессивных добавках, перегретом паре
Геометрия патронного ТЭН
Диаметр оболочки: 4-32 мм. Длина рабочей части: 30-6000 мм. Под конкретную ёмкость рассчитывается длина нагревательного участка исходя из требуемой площади и числа элементов.
Электрическое подключение
70 кВт подключаются только к трёхфазной сети 380В. Однофазный ввод не подходит физически: при 220В ток на один нагреватель 10 кВт составил бы 45А, а для 70 кВт это 318А на одну линию.
I = P / (√3 × U × cosφ) = 70 000 / (1,732 × 380 × 0,95) = 112А
- Кабель питания: минимум 35 мм² (по таблицам ПУЭ для тока 112А в трубе)
- Вводной автомат: 125А трёхполюсный
- Пускатель или контактор: на ток не менее 125А с тепловым реле
- Заземление: обязательно, корпус ёмкости и фланец ТЭН
Что указать в заявке
Чтобы получить точный расчёт и коммерческое предложение, нужно передать:
- Объём ёмкости, литров
- Начальная и конечная температура воды
- Желаемое время нагрева (или мощность)
- Тип воды: обычная водопроводная, жёсткая, дистиллированная, с добавками
- Тип фланца (или размер посадочного отверстия)
- Чертёж или эскиз, если есть нестандартная геометрия
Минимальная партия: 1 штука. Срок изготовления: 7-14 рабочих дней.
