ТЭН для нагрева воды с терморегулятором: контроль кипения

Q: Что такое термогильза и зачем она нужна?

Термогильза — металлический карман, приваренный к корпусу ТЭН. В него вставляют датчик температуры (PT100, NTC или биметаллический). Датчик напрямую контактирует со средой без электрического контакта с нагревателем. Мы можем приварить такой карман к ТЭН по вашему чертежу или расположению.

Q: Вы продаёте терморегуляторы в комплекте с ТЭН?

Нет. Мы производим только ТЭН. Терморегулятор (термостат) — отдельный прибор, который подбирается под конкретную задачу. ТЭН-Миасс делает нагревательный элемент под требуемые параметры: мощность, форму, материал оболочки, присоединение.

Q: Как не допустить кипения воды при работе ТЭН?

Управление через термостат с гистерезисом: задаёте целевую температуру (например 85°C) и гистерезис (5°C). Контактор отключает ТЭН при 85°C и включает при 80°C. Датчик размещают в зоне наибольшего нагрева — вблизи поверхности ТЭН, но не вплотную.

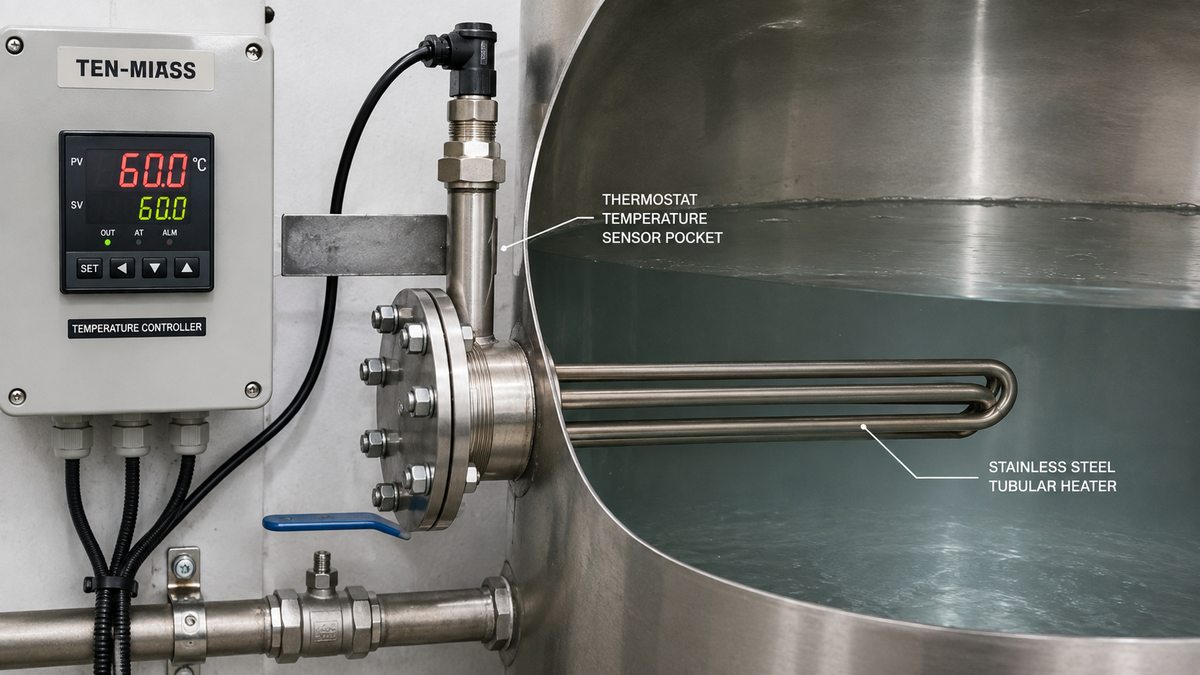

ТЭН для нагрева воды с терморегулятором и термогильзой

На производстве кипение воды в ванне или баке редко бывает целью. Чаще это проблема: пар, гидроудары, преждевременный выход ТЭН из строя. Разница между 95°C и кипением на практике — вопрос того, как организован контроль температуры.

Почему плотность нагрева важнее мощности

Главный параметр, от которого зависит поведение воды у поверхности ТЭН, — удельная плотность теплового потока (Вт/см²). При высокой плотности жидкость у трубки локально закипает раньше, чем прогревается весь объём.

Условия эксплуатации	Рекомендуемая плотность
Вода с принудительной циркуляцией	до 5-6 Вт/см²
Статичная вода, открытый бак	до 2-3 Вт/см²
Дистиллятор, пропарочная камера	1,5-2 Вт/см² (управляемое кипение)
Жёсткая вода (накипь)	не выше 2 Вт/см²

При статичной воде и плотности выше 3 Вт/см² у поверхности трубки формируется паровая прослойка. Теплоотдача резко падает, трубка перегревается изнутри. Это основная причина перегорания ТЭН не из-за мощности, а из-за неправильного выбора длины активной зоны.

Термогильза: как ставится датчик

Для подключения термостата нужен датчик температуры в рабочей среде. Есть два варианта:

Термогильза на ТЭН. К корпусу или фланцу нагревателя приваривается металлический карман диаметром под стандартный датчик (обычно 6 или 8 мм). Датчик (PT100, NTC, биметаллический) вставляется в карман и фиксируется. Электрический контакт с нагревателем исключён. По запросу мы привариваем термогильзу к ТЭН при изготовлении.

Датчик рядом с ТЭН. Монтируется на стенку бака или в штуцер рядом с зоной нагрева. Проще конструктивно, но даёт погрешность из-за неравномерности температурного поля.

Схема подключения ТЭН через термостат

Типовая цепочка:
Питание 220/380В → Термостат (например, ОВЕН ТРМ или аналог) → Контактор → ТЭН

Датчик PT100 или NTC → вход термостата

Термостат включает контактор при температуре ниже T_min, отключает при T_max. Гистерезис 3-10°C задаётся в настройках прибора. Контактор берёт силовую нагрузку на себя, защищая выходное реле термостата.

Для промышленных ванн и дистилляторов важно размещать датчик не у дна и не у поверхности, а в зоне активного перемешивания — примерно на 1/3 высоты от ТЭН. Это даёт показание, близкое к средней температуре среды, а не пиковой у трубки.

Что мы делаем, что нет

ТЭН-Миасс производит нагревательный элемент под ваши параметры: мощность, форму, материал оболочки, присоединительный фланец или резьбу. Термостат, контактор и датчик температуры — это отдельное оборудование, которое подбирается под задачу. Мы не продаём систему управления, но проектируем ТЭН так, чтобы он корректно работал в ней: нужная длина активной зоны, подходящая плотность нагрева, опционально термогильза.

Минималка — 1 штука. Срок 7-14 рабочих дней. Принимаем заказ по чертежу или по образцу изношенного элемента.

Вопросы и ответы

Какую плотность нагрева выбрать для ТЭН в воде?

Для воды с принудительной циркуляцией допустимо до 5-6 Вт/см². Для статичной воды без перемешивания рекомендуется не более 2-3 Вт/см². Выше этого значения у поверхности трубки образуется паровая плёнка, теплоотдача падает и элемент перегревается.

Что такое термогильза и зачем она нужна?

Металлический карман, приваренный к корпусу ТЭН. В него вставляют датчик температуры (PT100, NTC или биметаллический). Датчик контактирует со средой без электрического контакта с нагревателем. Мы можем приварить такой карман при изготовлении ТЭН.

Вы продаёте терморегуляторы в комплекте с ТЭН?

Нет. Мы производим только ТЭН. Термостат — отдельный прибор, который подбирается под конкретную задачу и схему управления. ТЭН-Миасс делает нагревательный элемент с нужными параметрами под вашу систему.

Как не допустить кипения воды при работе ТЭН?

Через термостат с гистерезисом: задаёте целевую температуру (например 85°C) и гистерезис (5°C). Контактор отключает ТЭН при 85°C и включает при 80°C. Датчик размещают в зоне нагрева, но не вплотную к поверхности трубки.

Из какого материала делать оболочку ТЭН для нагрева воды?

Для чистой воды подходит нержавеющая сталь 12Х18Н10Т или медь. Для жёсткой воды с высоким содержанием солей предпочтительнее нержавейка: меньше накипи, не окисляется. Для агрессивных сред уточняйте на запрос.

Какой минимальный объём заказа?

Минимальный заказ — 1 штука. Срок изготовления 7-14 рабочих дней. Принимаем по чертежу или по образцу. Для повторных заказов фиксируем параметры в базе.
