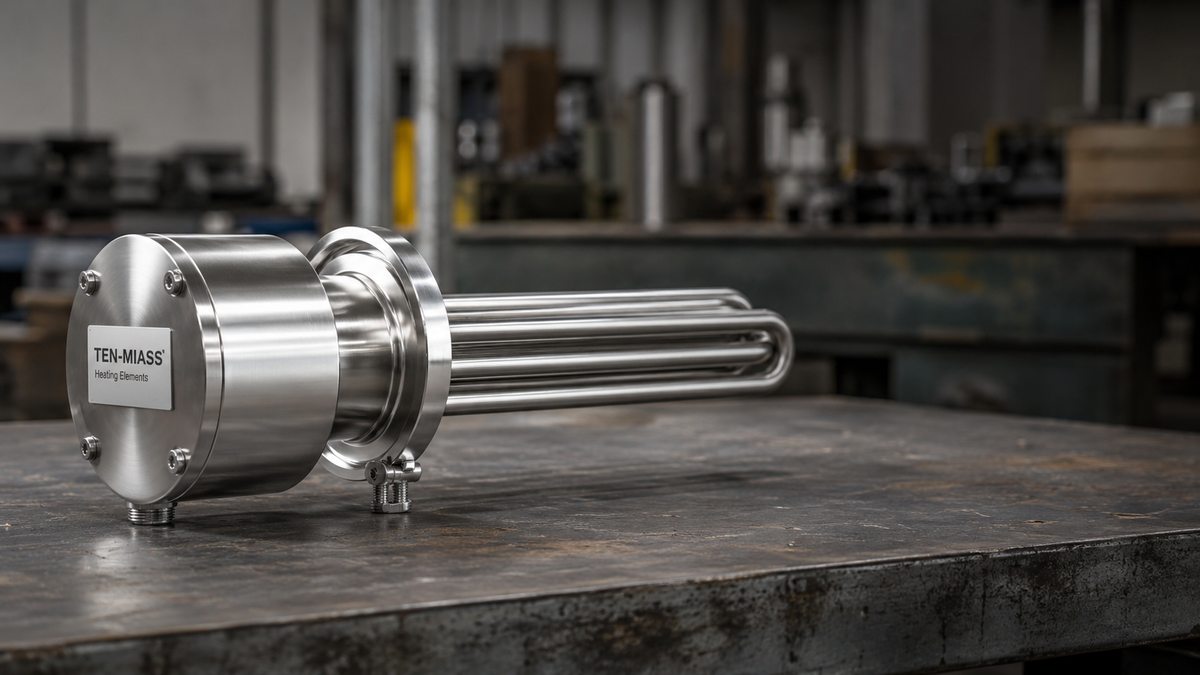

ТЭН для нагрева воды в емкости с клампом 2 дюйма

Кламп 2" по ISO 2852 / DIN 32676 — это быстросъёмное соединение с наружным диаметром трубы 50.5 мм. Никакой резьбы: хомут стягивает два ответных фланца, прижимая прокладку. Снять или поставить ТЭН можно за 30 секунд без инструмента. Именно поэтому кламп прижился там, где нагреватель меняют регулярно: производство молочных продуктов, ёмкостная химия, пивоварение, фармацевтика.

Задача у этих систем простая: нагреть воду или водный раствор в закрытой ёмкости от 5 до 1000 литров. ТЭН вставляется прямо в патрубок на стенке бака — без насосов, без теплообменников, без паровой рубашки. Греет напрямую, КПД близкий к 100%.

Как устроен ТЭН под кламп 2"

Конструкция состоит из двух частей: нагревательного элемента (трубки с намоткой из нихрома, залитой периклазом) и кламп-фланца ø50.5 мм. Фланец приваривается к оболочке ТЭНа, в него вставляется силиконовая или EPDM-прокладка, и всё это зажимается стандартным кламп-хомутом на ответный патрубок бака.

Оболочка трубки — нержавеющая сталь AISI 321 (08Х18Н10Т). Это не случайный выбор: 321-я сталь содержит титан, который стабилизирует структуру при сварке и при длительном нагреве. Она переносит рабочую температуру воды до 200°C без потери свойств, не ржавеет в контакте с горячей водой и пищевыми средами.

Параметры ТЭНа под кламп 2 дюйма

Как подобрать мощность

Для ориентира: чтобы нагреть 200 литров воды с 15 до 70°C за 2 часа, нужно около 2 кВт установленной мощности. Формула простая:

P (кВт) = V (л) × ΔT (°C) × 1.163 / t (ч)

Где V — объём бака, ΔT — нужный перепад температуры, t — время нагрева в часах, 1.163 — тепловой коэффициент воды. На практике добавляют 20–30% запаса на теплопотери через стенки бака.

При трёхфазном подключении 380 В одна секция ТЭНа несёт треть мощности. Три трубки по 1 кВт = блок 3 кВт, подключённый звездой. Кламп-фланец при этом стандартный — 50.5 мм, просто через него проходят три трубки вместо одной.

Где применяют

• Накопительные баки горячей воды на пищевом производстве
• Ёмкости для подогрева технологических растворов (моющие, дезинфицирующие)
• Реакторы малого объёма в лабораториях
• Пивоваренные установки и варочные котлы крафтовых производств
• Резервуары для подготовки воды в прачечных и спа

Что нужно указать при заказе

Чтобы рассчитать и изготовить ТЭН под ваш бак, пришлите в заявке:

1. Объём ёмкости и нужная температура нагрева
2. Напряжение сети — 220 В или 380 В
3. Длина рабочей зоны ТЭНа (глубина погружения в бак)
4. Среда нагрева (вода, рассол, раствор — уточните концентрацию)
5. Чертёж или фото существующего нагревателя, если это замена

Если готового чертежа нет — не проблема. Опишите задачу, и мы рассчитаем параметры и пришлём эскиз на согласование перед запуском производства.

Часто задаваемые вопросы

Кламп 2" и дюймовая резьба 2" — это одно и то же?

Нет. Резьба 2" (G2" или NPT 2") имеет наружный диаметр около 59 мм. Кламп 2" по ISO 2852 — 50.5 мм. Это разные соединения, несовместимые без переходника. Перед заказом убедитесь, что на баке именно кламп-патрубок, а не резьбовой штуцер.

Подходит ли стандартный прокладочный комплект или нужен специальный?

Для воды и водных растворов при температуре до 95°C отлично работает силиконовая прокладка. Для горячего пара, агрессивных моющих средств или масел лучше PTFE (фторопласт). Прокладку под конкретную среду мы подбираем вместе с ТЭНом.

Как часто нужно менять ТЭН с клампом?

При нормальном режиме работы (нагрев воды, температура до 70°C) ТЭН из AISI 321 служит 5–8 лет. Быстрый выход из строя чаще всего вызывают: нагрев без воды (сухой ход), жёсткая вода без умягчения (накипь), механические удары. Кламп-соединение в этом плане — плюс: замена нагревателя занимает минуты, не нужно сливать весь бак и разбирать трубопровод.
