ТЭН для нагрева воды с боковым вводом и верхним выходом
В баке с боковым вводом холодной воды температура в нижней трети на 15-20°C ниже, чем в верхней. Именно поэтому ТЭН устанавливают в нижней зоне: нагретая вода сама поднимается вверх, холодная заходит снизу и замещает её. Этот принцип называют естественной конвекцией, и для водонагревателей с боковым вводом он работает хорошо — если ТЭН правильно подобран и размещён.
Когда конструкция нарушена (ввод холодной воды выше ТЭНа или сам ТЭН в средней трети бака), конвекция замирает. Нагрев идёт неравномерно, горячая вода в разборе появляется медленнее, ТЭН перегревается. Разберёмся, как избежать этих ошибок.

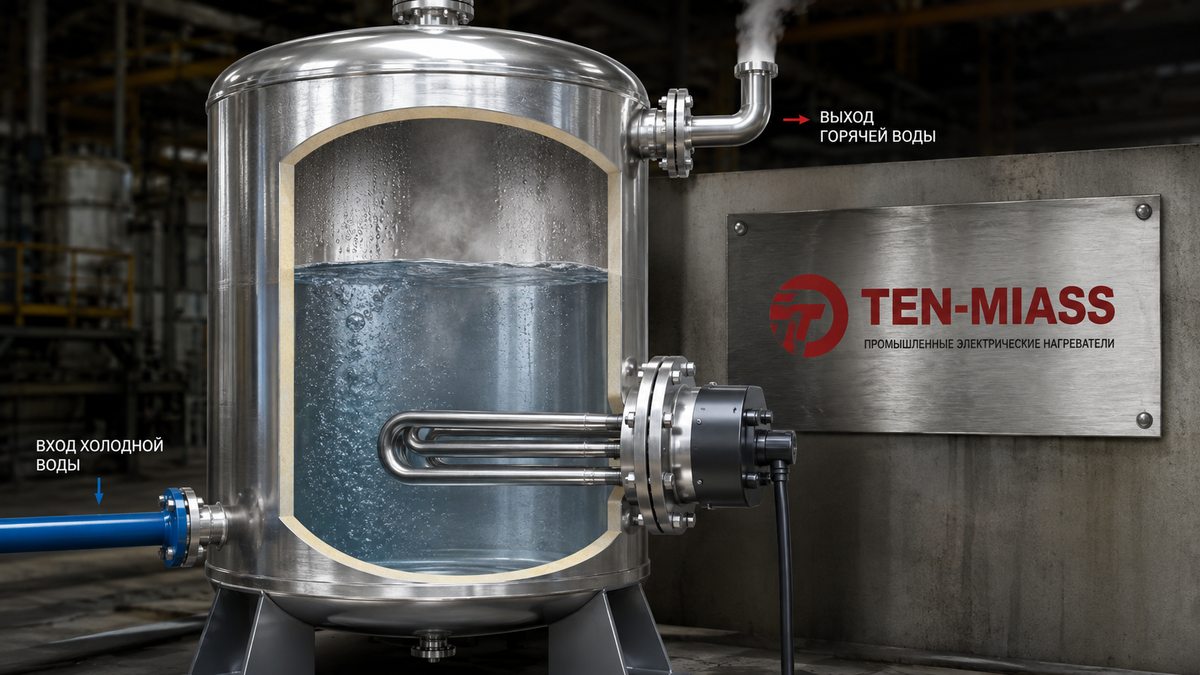

Как работает схема: боковой ввод + верхний выход
Принципиальная схема выглядит так:
- Холодная вода заходит через боковой патрубок в нижней трети бака (ниже ТЭНа или на одном уровне)
- ТЭН погружён в воду и нагревает нижнюю зону
- Нагретая вода поднимается вверх по конвекции
- Разбор горячей воды идёт через патрубок в верхней части бака
Если ввод холодной воды расположен выше ТЭНа, то при заборе горячей воды сверху в бак поступает холодная вода прямо в зону нагрева. Это разрушает тепловой слой и снижает КПД. Правило простое: патрубок холодного ввода должен быть не выше точки установки ТЭНа.
Типы ТЭНов для баков с боковым вводом
Под такую конструкцию чаще всего подходят два варианта подключения:
| Тип подключения | Резьба / размер | Где применяется | Мин. объём бака |
|---|---|---|---|
| Штуцерный (резьбовой) | G1¼" / G1½" | Небольшие баки 50-300 л, бойлеры | 50 л |
| Фланцевый (UNI EN 259-1) | Фланец 52-85 мм | Промышленные баки 200-5000 л | 200 л |
| Двухштуцерный U-образный | G1¼" (два выхода) | Бойлеры с боковым фланцем сбоку | 80 л |
Для производственных баков и накопительных ёмкостей промышленного назначения фланцевый вариант предпочтительнее: он позволяет разместить ТЭН с нужным вылетом трубки внутри бака, задать точную длину U-образного изгиба.
Мощность ТЭНа: расчёт по объёму бака
Формула расчёта мощности для нагрева воды: P (кВт) = V (л) x 1,163 x ΔT (°C) / t (ч), где ΔT — разница между начальной и конечной температурой, t — требуемое время нагрева. На практике берут таблицу ориентиров:
| Объём бака, л | Нагрев с 15°C до 65°C за 1,5 ч | Нагрев за 2,5 ч | Нагрев за 4 ч |
|---|---|---|---|
| 100 | 3,9 кВт | 2,3 кВт | 1,5 кВт |
| 200 | 7,8 кВт | 4,7 кВт | 2,9 кВт |
| 500 | 19,4 кВт | 11,6 кВт | 7,3 кВт |
| 1000 | 38,8 кВт | 23,3 кВт | 14,5 кВт |
| 2000 | 77,5 кВт | 46,5 кВт | 29 кВт |
Для баков от 500 л ставят два-три ТЭНа параллельно на 380 В. Один ТЭН на 380 В при мощности 18 кВт имеет удельную нагрузку около 3,5 Вт/см² при длине трубки 1,8 м (диаметр 16 мм) — это рабочий диапазон для воды без сильной жёсткости.
Материал оболочки и удельная нагрузка
Для воды выбирают нержавеющую сталь AISI 304 (российский аналог 08Х18Н10). Это стандарт для питьевой и технической воды, бытовых бойлеров, промышленных баков. При контакте с хлоридами или морской водой нужна сталь 316L или чистый титан.
Для мягкой водопроводной воды (центральное водоснабжение большинства городов РФ) удельную нагрузку допускают до 5 Вт/см². Для скважинной или колодезной воды с карбонатами кальция лучше снизить до 2,5-3 Вт/см² и предусмотреть ежегодную промывку бака.
Что влияет на конфигурацию ТЭНа
У баков с боковым вводом ТЭН чаще всего U-образный или W-образный. Длина трубки внутри бака подбирается под диаметр бака: трубка не должна касаться противоположной стенки, зазор не менее 20-30 мм. Типовые параметры, которые указывают при заказе:
- Тип подключения (штуцер G1¼" / G1½", фланец с диаметром и числом болтов)
- Напряжение (220 В однофазное или 380 В трёхфазное)
- Мощность (кВт)
- Длина вылета трубки внутри бака (мм)
- Форма изгиба (U, W, прямая с загибом)
- Диаметр трубки (12, 14, 16 мм — зависит от требуемой удельной нагрузки)
Без этих данных производитель не сможет изготовить ТЭН точно под ваш бак. Если чертежа нет, достаточно фото бака с рулеткой и старого ТЭНа рядом с указанием мощности.
Два ТЭНа в одном баке
На больших накопительных баках (от 300 л) часто ставят два ТЭНа: один в нижней зоне (основной, работает постоянно), второй в средней (форсированный, включается при пиковом потреблении). Каждый подключён к своему термостату. Это даёт две независимые зоны нагрева, снижает нагрузку на каждый ТЭН и обеспечивает резервирование: если один вышел из строя, второй продолжает работать.
Для схемы с двумя ТЭНами фланцевое подключение предпочтительнее: каждый фланец монтируется на своём люке. При резьбовом подключении G1½" поставить два ТЭНа в одном люке не получится — нужны два отдельных патрубка.
Как заказать ТЭН под конкретный бак
Мы изготавливаем ТЭНы по чертежу или по образцу с 2015 года. Минимальная партия — 1 штука, срок 7-14 рабочих дней. Если есть сгоревший ТЭН, присылайте его фото с размерами и старой маркировкой — подберём аналог или улучшим характеристики под ваши условия.
