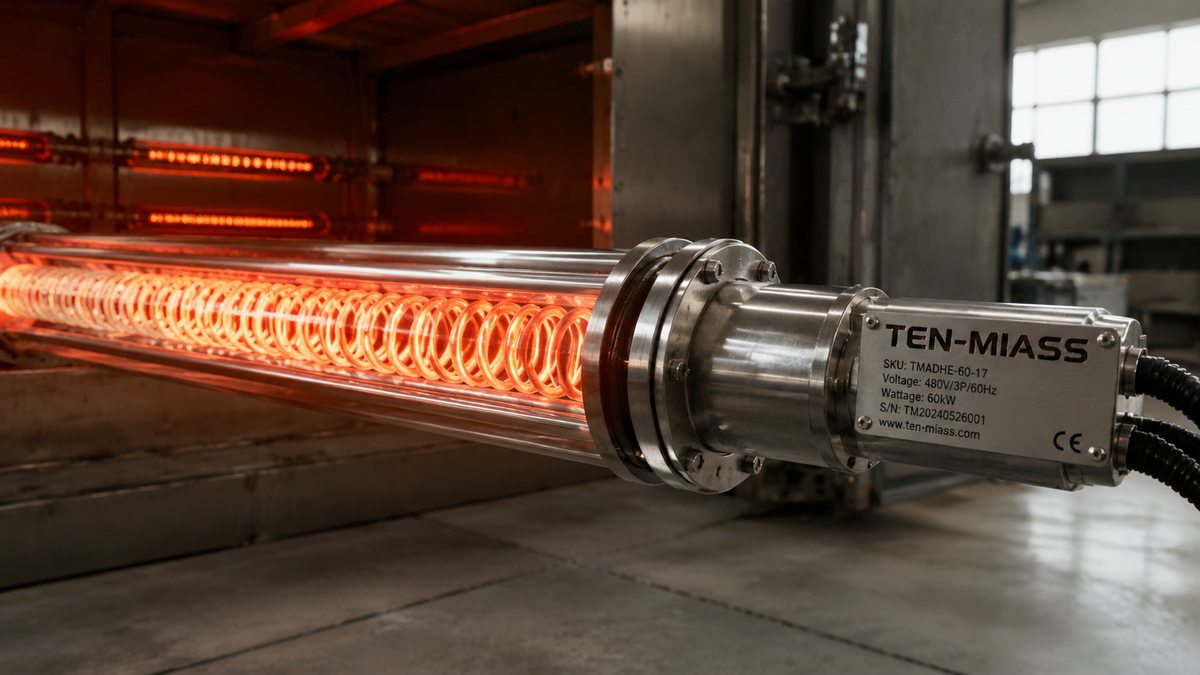

ТЭН для нагрева помещения до 200°C: подбор, материалы, расчёт
Воздух при 200°C в рабочей зоне оборудования - это сушильная камера, термопечь, вулканизатор или промышленная тепловая пушка. Такой нагрев требует ТЭНа с удельной поверхностной мощностью не выше 1,5-2 Вт/см², принудительного обдува и правильного материала оболочки.
Почему воздушный ТЭН - не то же самое, что водяной
В воде ТЭН может работать с нагрузкой 6-12 Вт/см²: жидкость отлично забирает тепло с поверхности трубки. В воздухе коэффициент теплоотдачи в 10-30 раз ниже. Если взять водяной ТЭН мощностью 3 кВт при длине 500 мм и поставить его греть воздух - он перегреется и сгорит за несколько часов.
При нагреве воздуха до 200°C удельная нагрузка на трубку должна быть в диапазоне 1,2-2,0 Вт/см². Для большей мощности либо увеличивают длину ТЭНа, либо добавляют оребрение - ребра из алюминия или стали увеличивают эффективную площадь поверхности в 3-7 раз.
Выбор материала оболочки при 200°C
Температура поверхности трубки при нагреве воздуха до 200°C будет заметно выше температуры самого воздуха. При удельной нагрузке 1,5 Вт/см² и хорошем обдуве перепад составляет 50-100°C - то есть оболочка ТЭНа находится в диапазоне 250-350°C.
| Материал оболочки | Макс. температура оболочки | Среда | Когда применять |
|---|---|---|---|
| Сталь 10 (углеродистая) | до 450°C | Чистый воздух, масло | Базовый вариант для сухих сред без агрессивных паров |
| AISI 304 / 08Х18Н10 | до 600°C | Воздух, пар, водяные пары | Есть влажность, кислотные пары, пищевые условия |
| 12Х18Н10Т (цельнотянутая) | до 700°C | Агрессивные среды, высокие t | Длительная работа выше 250°C, химические производства |
Для большинства задач нагрева воздуха до 200°C подходит сталь 10 - она дешевле нержавейки и справляется с задачей. Если в воздухе есть пары кислот, растворителей, масляный туман - берите AISI 304. Инконель и 316L в этом диапазоне температур избыточны по цене и нужны только под химически агрессивные среды.
Расчёт мощности для нагрева воздуха
Формула расчёта тепловой мощности для нагрева воздуха в потоке:
P (кВт) = G × c × dT / 3600
Где G - расход воздуха (кг/ч), c - удельная теплоёмкость воздуха (1,005 кДж/кг°C), dT - перепад температур (°C). Для упрощённого расчёта по объёму: P = V × 0,34 × dT (Вт), где V в м³/ч.
| Расход воздуха, м³/ч | Нагрев с +20 до +200°C | Рекомендуемый запас | Итоговая мощность |
|---|---|---|---|
| 500 | 500 × 0,34 × 180 = 30,6 кВт | × 1,25 | 38 кВт |
| 1000 | 1000 × 0,34 × 180 = 61,2 кВт | × 1,25 | 76 кВт |
| 2000 | 2000 × 0,34 × 180 = 122 кВт | × 1,25 | 153 кВт |
Запас 20-30% на теплопотери через стенки воздуховода и нестационарный режим при запуске - это практика, а не перестраховка. Холодный воздуховод при первом пуске забирает тепло, система выходит на режим не сразу.
Конструктив: что заказывать
Патронный ТЭН без оребрения
Подходит для принудительного обдува с высокой скоростью потока (6-10 м/с). Диаметр трубки от 8 до 32 мм, длина 300-6000 мм. Чем длиннее ТЭН при той же мощности, тем ниже удельная нагрузка и дольше срок службы.
ТЭН с оребрением
Ребра навиваются или насаживаются на трубку. Шаг 3-10 мм, высота ребра 10-25 мм. При скорости воздуха 4-6 м/с оребрённый ТЭН даёт то же тепло при нагрузке на трубку в 2-3 раза ниже. Срок службы при равных условиях - заметно выше.
Блок ТЭНов
Несколько трубок на общем фланце или в рамке. Используют когда одной трубки не хватает по мощности или нужно равномерное распределение тепла по сечению воздуховода.
Что нужно знать для заказа
Когда обращаетесь за воздушным ТЭНом под нагрев до 200°C, подготовьте следующие данные:
- Мощность (кВт) или расход воздуха (м³/ч) и температура нагрева
- Напряжение питания: 220 В однофазное или 380 В трёхфазное
- Принудительный обдув - скорость воздуха (м/с) или тип вентилятора
- Среда: чистый воздух, масляный туман, пары растворителей - это определяет материал
- Способ крепления: фланец, резьба, скользящая посадка
- Ограничения по габаритам: диаметр и длина трубки
Если есть чертёж вышедшего из строя нагревателя или образец - работа идёт быстрее. Если нет - рассчитаем по исходным данным.
