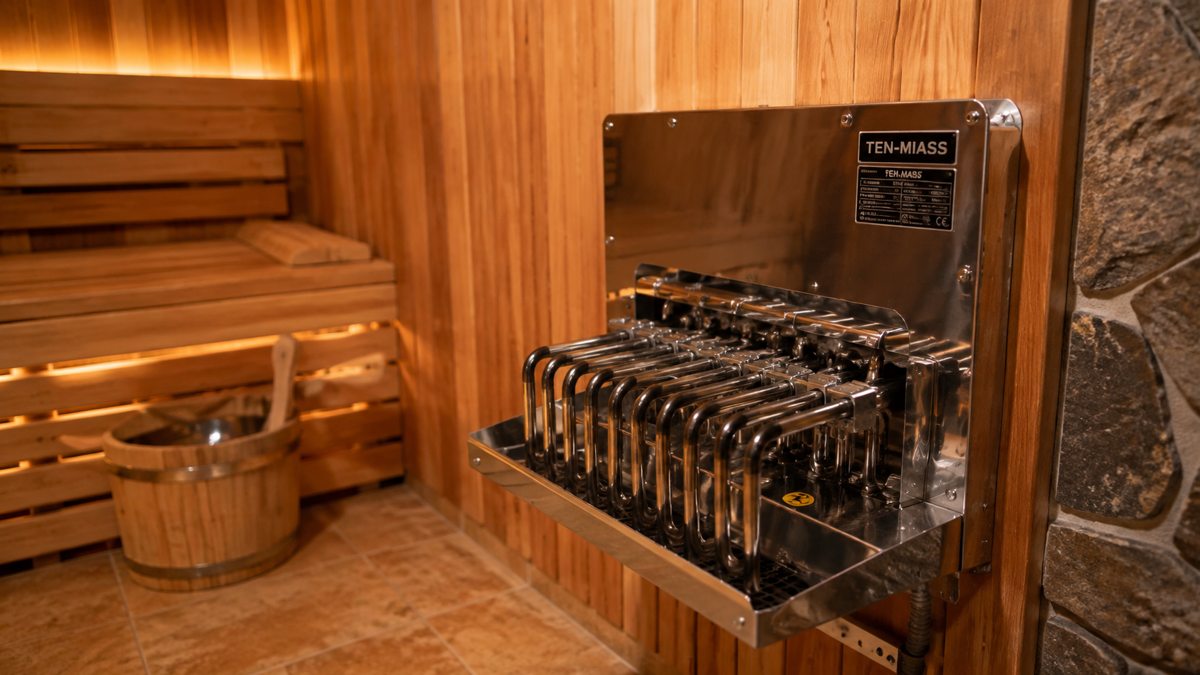

ТЭН для нагрева пола в сауне: расположение и регулировка
В промышленной сауне на 12 человек вышел из строя напольный конвектор — трубка ТЭН прогорела насквозь. Производитель прибора больше не работает, оригинальной запчасти нет. Задача: найти трубчатый нагреватель с теми же размерами, но под влажную среду помывочной. Это классический кейс для нас.
Ниже — честно о том, какие задачи по нагреву пола в сауне решает трубчатый ТЭН, а какие нет.
Что мы производим, а что нет
Сразу к делу. Запросы на нагрев пола в сауне делятся на три категории:
- Водяной тёплый пол (трубы с горячей водой от котла) — не наш продукт. Это сантехника, не электронагрев.
- Кабельный электрический тёплый пол (нагревательный кабель, маты под плитку) — тоже не наш профиль. Нагревательный кабель изготавливают специализированные производители.
- Трубчатый ТЭН для конвекторов, тепловых пушек, напольных обогревателей, антиобледенения — наш продукт. Изготавливаем по чертежу или по размерам с вышедшего из строя нагревателя.
Где именно стоит ТЭН в системе нагрева пола сауны
Тёплый пол в сауне — это чаще всего не подогрев самой плитки, а прогрев воздуха у пола. Конвектор, тепловая пушка или инфракрасный обогреватель с ТЭН ставятся внизу у стены. Тёплый воздух поднимается снизу, пол субъективно ощущается тёплым.
Второй вариант — антиобледенение крыльца или дорожки перед баней (уличный вариант). Здесь трубчатый ТЭН укладывается в бетонную стяжку или под плитку в защитном кожухе.
Таблица применений: тип ТЭН по зоне сауны
| Зона | Температура/влажность | Применение ТЭН | Материал оболочки |
|---|---|---|---|
| Парилка | 80–100°C, влажность 40–100% | ТЭН в электрокаменке, конвекторе, воздушном нагревателе | AISI 304 или AISI 321 |
| Помывочная | 25–35°C, влажность 80–100% | ТЭН в напольном конвекторе, полотенцесушителе, водяном контуре | AISI 304 (вода, пар) |
| Предбанник | 20–30°C, влажность до 60% | ТЭН в конвекторе или масляном обогревателе | Сталь 10 (сухой воздух) или AISI 304 |
| Крыльцо/дорожка (улица) | -30…+20°C, атмосфера | ТЭН антиобледенения в стяжке или под плиткой | AISI 321 (коррозионная среда) |
Материалы оболочки и когда что выбрать
Сауна — среда с высокой влажностью, перепадами температур, иногда контактом с водой. Материал трубки определяет срок службы:
- Сталь 10 — для сухих воздушных нагревателей в предбаннике. Дешевле, но ржавеет при контакте с водой.
- AISI 304 (08Х18Н10) — стандарт для влажных помещений: помывочная, парилка с паром. Выдерживает воду, пар, умеренно агрессивные среды.
- AISI 321 (12Х18Н10Т) — для горячих водяных контуров, сред с хлоридами, уличных антиобледенительных систем. Лучше держит температурные циклы.
Расчёт мощности
Если нужен ТЭН для конвектора под конкретное помещение, расчёт простой:
- Помывочная: 150–200 Вт на м²
- Предбанник: 200–300 Вт на м²
Пример: помывочная 4 м² — нужно 4 × 200 = 800 Вт. В конвектор берём ТЭН на 0,8–1 кВт. Парилку по этой формуле не считают — там нагрев идёт через каменку, другая логика.
Регулировка температуры
Трубчатый ТЭН сам по себе не имеет терморегулятора. Регулировка происходит через прибор, в котором он стоит: термостат конвектора, реле температуры в напольном обогревателе, программируемый контроллер в системе антиобледенения.
Для систем антиобледенения крыльца — датчик температуры и влажности (сухой контакт) управляет пуском ТЭН: при 0°C и осадках нагрев включается автоматически. Мощность ТЭН подбирается под площадь и теплопотери через грунт: как правило 200–300 Вт/м² для открытых поверхностей.
Что нужно указать в заявке
Если нужна замена ТЭН в существующем приборе:
- Диаметр трубки (обычно 6, 8, 10, 12, 16 мм)
- Полная длина и длина активной части
- Мощность (с шильдика прибора или измерить: P = U²/R, где R — сопротивление мультиметром)
- Напряжение питания (220 В или 380 В)
- Тип присоединения: открытые концы, резьба, штуцер
- Среда: воздух, вода, пар, масло
Если ТЭН нужен для новой системы — достаточно мощности, среды и предпочтений по материалу. Размеры подберём под монтажное место.
Заказать ТЭН для сауны
Минимальная партия 1 шт. Срок 7–14 рабочих дней. Производство по чертежу или по размерам с вышедшего из строя нагревателя.
Отправить заявкуЧасто задаваемые вопросы
Производит ли ТЭН-Миасс кабельный тёплый пол для сауны?
Нет. Нагревательный кабель и маты под плитку — не наш профиль. Мы производим трубчатые электронагреватели для конвекторов, тепловых пушек, напольных обогревателей, водяных контуров.
Какой материал оболочки выбрать для влажного помещения?
Помывочная, парилка, контакт с паром — AISI 304 (08Х18Н10) минимум. Горячий водяной контур или среда с хлоридами — AISI 321 (12Х18Н10Т). Сталь 10 только для сухого воздуха в предбаннике.
Какая мощность нужна для обогрева помывочной 4 м²?
150–200 Вт/м². Для 4 м² — 600–800 Вт. В конвектор берём ТЭН на 0,8–1 кВт с запасом на тепловые потери через стены.
Можно ли заказать один ТЭН под замену в конвектор?
Да. Минимальная партия — 1 штука. Нужны размеры: диаметр, длина активной части, мощность, напряжение, тип присоединения. Срок 7–14 рабочих дней.
Как измерить мощность, если шильдик на старом ТЭН не читается?
Измерить сопротивление мультиметром в холодном состоянии. Мощность = U² / R, где U — рабочее напряжение (220 или 380 В). Например, R = 60 Ом при 220 В: P = 220² / 60 ≈ 807 Вт.
Выдержит ли ТЭН температуру парилки 90–100°C?
В воздушном режиме поверхность трубки ТЭН работает при 250–450°C. Температура воздуха 90–100°C — штатный режим без ограничений. Главное — правильный материал оболочки под среду.
