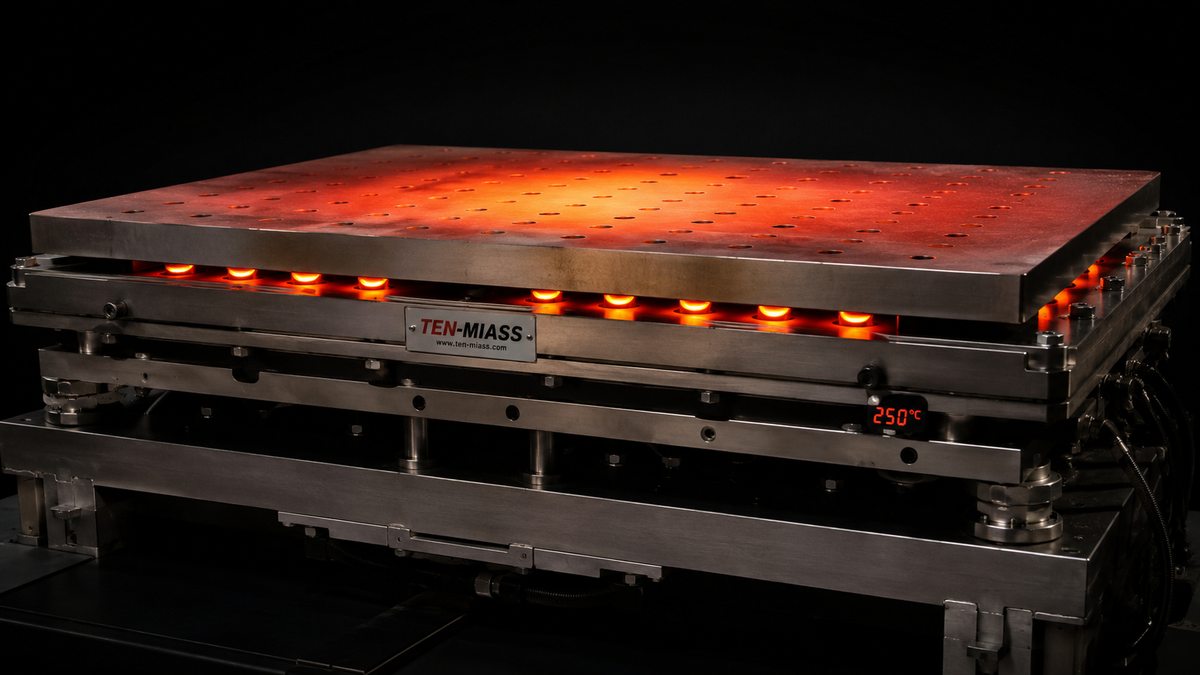

ТЭН для нагрева плиты до 250°C: расчёт мощности и заказ
Плита 200×300×50 мм из конструкционной стали, масса около 24 кг. Нужно нагреть её с 20 до 250 °C за 30 минут. Сколько нужно ТЭНов и какой мощности? Этот вопрос возникает у технологов горячей штамповки, изготовителей форм для прессования, операторов термопластавтоматов. Разберём расчёт от начала до конца.
Тепловой расчёт: формула и пример
Задача сводится к определению количества теплоты, которое нужно передать плите, с учётом КПД нагревателей.
// Q — необходимая мощность, кВт
// m — масса плиты, кг
// c — теплоёмкость стали: 0,49 кДж/(кг · °C)
// ΔT — разница температур: T_конечная − T_начальная, °C
// η — КПД нагрева: 0,85 (учитывает потери в окружающую среду)
// 3600 — перевод секунд в часы, так как c в кДж
Пример для плиты 200×300×50 мм:
- Масса: 200×300×50 мм = 3 000 000 мм³ = 3000 см³ × 7,85 г/см³ ≈ 23,6 кг → округлим до 24 кг
- ΔT = 250 − 20 = 230 °C
- Время нагрева: 30 мин = 0,5 ч
// за 0,5 часа нужна мощность: 0,883 / 0,5 = 1,77 кВт
Для нагрева плиты 24 кг с 20 до 250 °C за 30 минут нужна суммарная мощность ТЭНов около 1,8 кВт. На практике берут с запасом 10–20% на компенсацию потерь и быстрый выход на режим: 2,0–2,2 кВт.
Таблица: масса плиты и требуемая мощность ТЭНов
Расчёт для разных масс стальной плиты (ΔT = 230 °C, η = 0,85). Время нагрева определяет, насколько мощными должны быть ТЭНы.
| Масса плиты, кг | Нагрев за 15 мин, кВт | Нагрев за 30 мин, кВт | Нагрев за 60 мин, кВт |
|---|---|---|---|
| 5 | 0,74 | 0,37 | 0,18 |
| 10 | 1,47 | 0,74 | 0,37 |
| 24 | 3,54 | 1,77 | 0,89 |
| 50 | 7,37 | 3,68 | 1,84 |
| 100 | 14,74 | 7,37 | 3,68 |
| 200 | 29,48 | 14,74 | 7,37 |
Значения без учёта запаса на потери. При открытой установке плиты или наличии обдува умножьте на 1,2–1,4.
Удельная мощность на поверхности ТЭНа: почему это важнее суммарных киловатт
Самая частая ошибка при выборе патронного ТЭНа для плиты: сначала считают суммарную мощность, потом берут один-два ТЭНа с нужными ваттами и удивляются, что они перегораются через месяц.
Причина в удельной поверхностной нагрузке: мощность, приходящаяся на единицу площади оболочки ТЭНа. Для нагрева металлических плит до 250 °C допустимый диапазон:
4–8 Вт/см² поверхности ТЭНа. При хорошем тепловом контакте (отверстие под ТЭН выполнено по H7) можно работать ближе к верхней границе. При зазоре или загрязнении — не превышать 4–5 Вт/см².
Площадь поверхности патронного ТЭНа рассчитывают по рабочей длине нагревательного элемента (не полной длине ТЭНа, а именно тому участку, где идёт нагрев):
// S — площадь, см²
// d — диаметр ТЭНа, см
// L_раб — рабочая длина (активная зона), см
Пример: ТЭН диаметром 12 мм, рабочая длина 120 мм:
// допустимая мощность: 45,2 × 8 = 362 Вт — максимум для одного ТЭНа
Сколько ТЭНов нужно и как их расставить
Вернёмся к нашей плите. Суммарная мощность с запасом: 2,2 кВт. Берём ТЭН ⌀12 мм с рабочей длиной 100 мм — его максимальная мощность около 300 Вт (из расчёта по удельной нагрузке). Тогда:
Как расположить 8 ТЭНов на плите 200×300 мм:
- Расстояние между осями: 50 мм — это обеспечит перекрытие тепловых конусов и равномерность поля ±5 °C
- Отступ от края плиты: не менее 25 мм — иначе кромка перегревается
- Сдвиг между рядами: ТЭНы размещают в шахматном порядке (или двумя параллельными рядами с одинаковым шагом)
- Если нагрев односторонний (ТЭН входит с одного торца), проверяют, чтобы ТЭН проходил не менее 2/3 длины плиты
Для плит, где требуется жёсткое поле ±2 °C (например, прецизионная штамповка), добавляют термопару в центр плиты и ПИД-регулятор. Это отдельная задача монтажника, но при заказе ТЭНов нужно сразу предусмотреть место под термопарный канал.
Материал оболочки ТЭНа: что выбрать для 250°C
Три варианта, которые мы производим:
- Сталь 10 — стандартный выбор для нагрева в воздухе, масле, сухих средах. Рабочая температура до 450 °C. Для плит из конструкционной или инструментальной стали — оптимально по цене и ресурсу.
- AISI 304 (нержавейка) — если плита используется во влажной среде, с паровым обогревом или в пищевом оборудовании. Диапазон до 200 °C для воды/пара, до 350 °C для сухих сред.
- 12Х18Н10Т — для температур выше 400 °C или агрессивных сред. Для задачи нагрева до 250 °C избыточен по цене, но берут, если плита периодически выходит за 300 °C.
Что указать при заказе патронного ТЭНа
Чтобы получить ТЭН, который встанет без доработки и отработает расчётный ресурс, при заказе нужно передать следующие данные:
- Диаметр посадочного отверстия с допуском: например, ⌀12H7. Поле допуска H7 стандартное для неподвижной посадки. Если отверстие уже есть — измерьте нутромером и укажите фактический диаметр.
- Глубина отверстия (или рабочая длина ТЭНа): в миллиметрах. Укажите, есть ли глухое дно или отверстие сквозное.
- Мощность одного ТЭНа: в ваттах. Указывайте на ТЭН, не суммарную мощность.
- Рабочее напряжение: 220 В или 380 В (три фазы, соединение треугольник/звезда).
- Материал оболочки: сталь 10, AISI 304 или 12Х18Н10Т.
- Количество ТЭНов и, если есть, чертёж или эскиз расположения.
Посадку ТЭНа в отверстие делают с минимальным зазором — идеально 0,01–0,03 мм. Слишком большой зазор (0,1 мм и больше) в разы снижает теплопередачу и вынуждает работать при более высокой температуре оболочки, что сокращает срок службы. Если отверстие уже разработано — используют термопасту или мягкую алюминиевую фольгу для заполнения зазора.
Диаметр ТЭНа: что есть в производстве
Патронные ТЭНы производим диаметром 4–32 мм. Длина — от 30 до 6000 мм. Для типовых плит чаще всего берут:
- ⌀8 мм — для тонких плит (толщина 20–40 мм), небольшая мощность на канал
- ⌀12 мм — самый распространённый размер для плит 40–100 мм
- ⌀16 мм — для толстых плит, когда нужна большая мощность на канал (>500 Вт)
- ⌀20–25 мм — промышленные прессформы, мощность >1 кВт на элемент
Выпускаем от 1 штуки, срок изготовления 7–14 рабочих дней. Отгружаем через СДЭК и ПЭК по всей России и Казахстану.
Заказать ТЭН для плиты
Укажите диаметр, длину, мощность и напряжение — рассчитаем и изготовим по вашим параметрам от 1 штуки.
