ТЭН для нагрева плиты до 250 градусов — патронные ТЭН по чертежам

Q: Какой диаметр патронного ТЭН подходит для нагревательной плиты?

Для нагревательных плит стандартны диаметры 10, 12 и 16 мм. Чаще всего применяют 12 мм — это компромисс между площадью теплопередачи и шагом сверловки. Диаметр 16 мм используют в толстых плитах от 40 мм, диаметр 10 мм — в тонких прецизионных пресс-формах.

Q: Сколько нужно ТЭН для нагрева стальной плиты 100 кг до 250°C?

Энергия для нагрева: Q = 0,5 кДж/(кг·°C) × 100 кг × (250 − 20)°C = 11 500 кДж = 3,2 кВт·ч. Если плиту надо прогреть за 1 час, нужна мощность ~3,2 кВт. Для надёжности берут с запасом 30–50%, то есть 4–5 кВт суммарно. Количество ТЭН зависит от их мощности: при 500 Вт каждый — это 8–10 шт.

Q: Из какого материала делать оболочку ТЭН для нагрева плиты до 250°C?

Для сухого нагрева стальной плиты (без влаги, без агрессивных сред) достаточно стали 10. Она работает стабильно до 400–450°C. Нержавейку AISI 304 или 321 выбирают, если плита контактирует с водяным паром, конденсатом или пищевыми средами.

Q: Какая удельная мощность допустима для патронного ТЭН в стальной плите?

При хорошем контакте ТЭН с плитой (посадка H7/h6, зазор до 0,05 мм) допустимая удельная поверхностная мощность — 4–6 Вт/см². При слабом контакте (люфт, воздушный зазор) её снижают до 2–3 Вт/см², иначе нагревательный элемент перегорает раньше срока.

Q: Где применяют нагревательные плиты с патронными ТЭН?

Чаще всего — в вулканизаторах, гидравлических прессах, упаковочных линиях термосварки, сушильных стеллажах и прессах для ламинирования. Температурный диапазон 180–280°C перекрывает большинство задач полимерной и резинотехнической промышленности.

Плита 100 кг стали требует 3,2 кВт·ч только для подъёма температуры от 20 до 250°C. Вопрос не в том, сколько энергии, а в том, как правильно распределить её по плите через патронные ТЭН.

Где это применяется

Нагревательные плиты с патронными ТЭН стоят в вулканизаторах, гидравлических прессах для резины и пластика, упаковочных линиях термосварки, сушильных стеллажах и ламинирующих прессах. Рабочий диапазон 180–280°C закрывает большинство задач полимерной и резинотехнической промышленности.

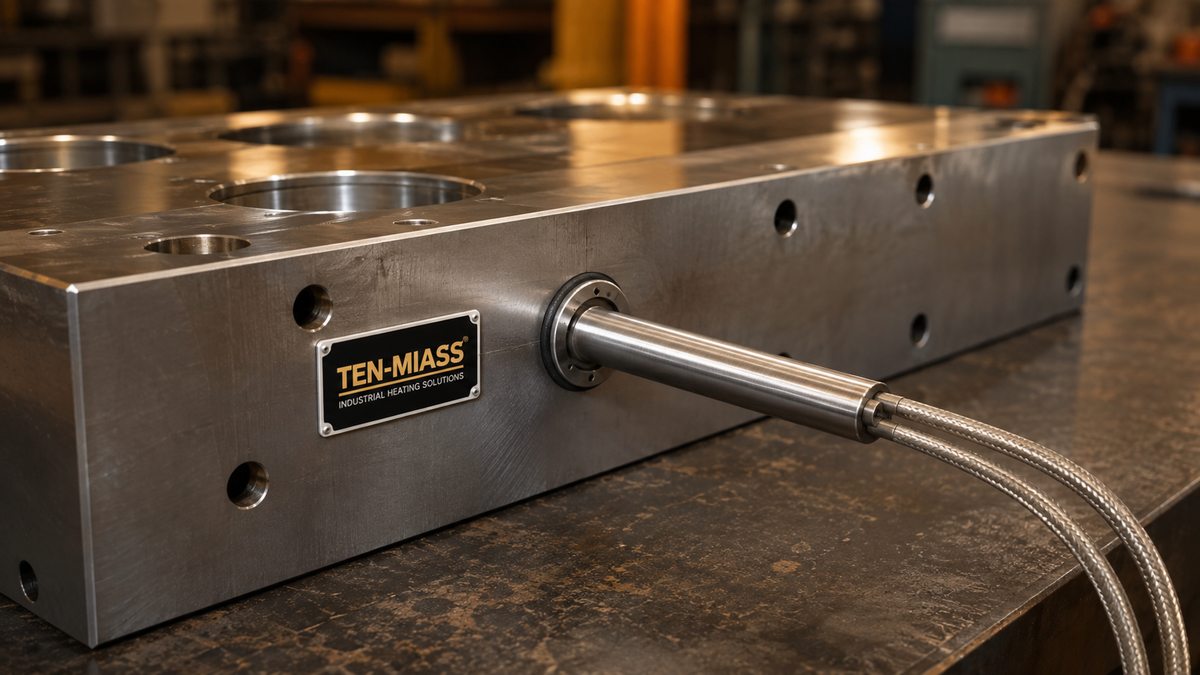

Принцип везде одинаков: в теле плиты сверлятся каналы, в них с минимальным зазором вставляются патронные ТЭН. Теплопередача идёт через металл плиты. Чем меньше зазор, тем ниже тепловое сопротивление и выше ресурс ТЭН.

Подбор параметров ТЭН

Параметр	Значение для плиты до 250°C	Примечание
Тип ТЭН	Патронный (картриджный)	Вставляется в сквозное или глухое отверстие
Диаметр	10, 12, 16 мм	12 мм — наиболее распространённый в плитах 25–60 мм
Материал оболочки	Сталь 10	Для сухого нагрева. Нержавейка AISI 304 — при контакте с паром
Удельная мощность	4–6 Вт/см²	При хорошем контакте с плитой (зазор до 0,05 мм)
Длина активной зоны	По глубине канала минус 5–10 мм	Хвостовик (холодная зона) выводится наружу
Посадка	H7/h6 или H8/h7	Зазор 0,02–0,05 мм для нормального теплоотвода

Расчёт мощности: конкретные цифры

Возьмём типовую задачу: стальная плита массой 100 кг, нагрев с 20°C до 250°C.

Теплоёмкость стали: c = 0,5 кДж/(кг·°C)
Перепад температур: ΔT = 250 − 20 = 230°C
Необходимая энергия: Q = 0,5 × 100 × 230 = 11 500 кДж = 3,2 кВт·ч

Если плиту надо прогреть за 60 минут, минимальная мощность нагрева 3,2 кВт. На практике добавляют 30–50% запаса на тепловые потери через изоляцию и оснастку. Итоговая установленная мощность: 4,5–5 кВт.

При ТЭН мощностью 500 Вт каждый потребуется 9–10 штук. При 1 кВт — 5 штук. Их равномерно размещают по плите с шагом 60–80 мм.

Важно: расчёт по формуле Q = c×m×ΔT даёт минимум. Тепловые потери зависят от наличия теплоизоляции, скорости нагрева и геометрии плиты. Для реального проекта закладывайте коэффициент 1,4–1,6.

Материал оболочки: сталь 10 против нержавейки

Для нагрева плиты до 250°C в сухой среде (воздух, контакт с металлом) сталь 10 полностью подходит. Она держит до 400–450°C без изменения структуры, стоит дешевле нержавейки и хорошо обрабатывается.

AISI 304 (08Х18Н10) выбирают, когда плита контактирует с водяным паром, конденсатом или когда среда вокруг ТЭН влажная. AISI 321 (12Х18Н10Т) — для пищевых применений или агрессивных сред с хлоридами.

Частые ошибки при подборе ТЭН для плит

Большой зазор в отверстии. Воздушная прослойка между ТЭН и стенкой канала резко увеличивает тепловое сопротивление. Нагревательный элемент перегревается изнутри и выходит из строя. Допустимый зазор: 0,02–0,05 мм. Для этого нужна точная посадка H7/h6.
Завышенная удельная мощность. При зазоре более 0,1 мм нельзя использовать 4–6 Вт/см². Надо снижать до 2–3 Вт/см² или ставить ТЭН большего диаметра с меньшей удельной нагрузкой.
Неравномерное расположение. Если ТЭН сгруппированы в одной части плиты, там перегрев, на краях недогрев. Для равномерного поля шаг между ТЭН должен быть не больше 80 мм, а крайние ТЭН — не дальше 40 мм от края плиты.
Выбор нержавейки там, где хватит стали. Для сухого нагрева стальная оболочка работает не хуже, зато дешевле на 20–40%.
