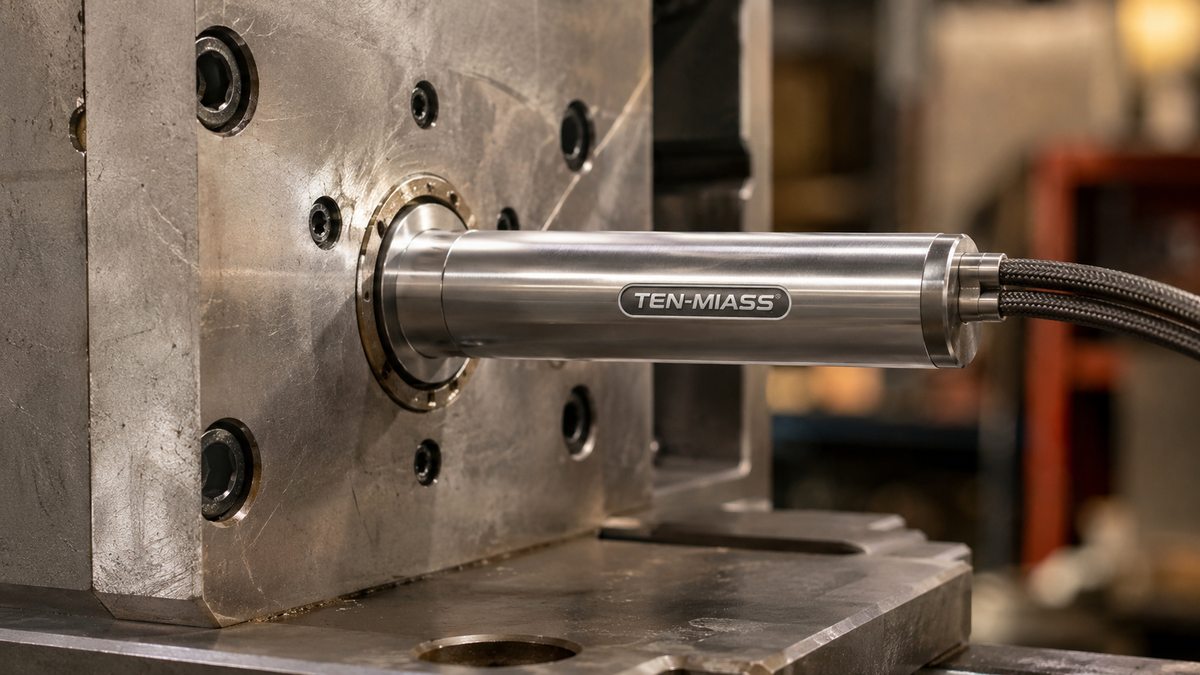

ТЭН для нагрева металлических заготовок до 130°C за 30 минут

Стальная заготовка весом 3 кг, температура нагрева 130°C, время - 30 минут. Значит нужен патронный ТЭН мощностью около 200 Вт. Это реальный расчёт, а не маркетинговая формула.

Почему именно патронный ТЭН

Когда нужно нагреть пресс-форму или штамп до рабочей температуры, выбор почти всегда падает на патронный ТЭН. Причина простая: его вставляют прямо в отверстие в теле инструмента, и тепло передаётся через металлический контакт, а не через воздух. КПД теплопередачи при этом достигает 90-95% против 40-60% у открытых нагревателей.

Посадочные диаметры для промышленных пресс-форм - чаще всего 10, 12 или 16 мм. Именно под эти размеры сверлятся отверстия на большинстве производств. Длина ТЭН подбирается под глубину отверстия: от 30 до 6000 мм.

Расчёт мощности: что за цифрами

Теплоёмкость стали - 0,5 кДж/(кг·°C). Чтобы нагреть 1 кг стали с 20°C до 130°C (перепад 110°C), нужно:

Масса заготовки	Теплота, Вт·ч	Нужная мощность за 30 мин	С запасом 2x (потери)
1 кг	15,3 Вт·ч	31 Вт	60-80 Вт
3 кг	45,8 Вт·ч	92 Вт	180-200 Вт
5 кг	76,4 Вт·ч	153 Вт	300-350 Вт
10 кг	152,8 Вт·ч	306 Вт	600-700 Вт

Коэффициент 2 берётся для компенсации тепловых потерь через поверхность заготовки в окружающую среду. На практике при хорошей теплоизоляции хватает 1,5. Если заготовка открытая и лежит на металлическом столе - берут 2,5.

Важно по материалу оболочки: для работы в сухой среде (воздух, тело металлической пресс-формы) подходит оболочка из стали 10. Это стандарт для температур до 300°C. Если в зоне нагрева есть пар или влага - нужна нержавейка AISI 304 (08Х18Н10).

Материалы оболочки: таблица выбора

Марка	Российский аналог	Где применяют
Сталь 10	-	Воздух, масло, сухие среды до 300°C
AISI 304	08Х18Н10	Вода, пар, умеренно агрессивные среды
AISI 321	12Х18Н10Т	Пищевые, агрессивные, высокотемпературные
Титан	-	Кислоты, хлориды, особо агрессивные среды

Путаница между AISI 321 и AISI 304 встречается часто. 12Х18Н10Т - это AISI 321, не 304. В российских чертежах и документах это важно указывать точно: от этого зависит коррозионная стойкость и допустимая рабочая температура.

Конкретика по посадочным размерам

Патронные ТЭН для пресс-форм чаще всего заказывают в диаметрах 10, 12 и 16 мм - под стандартные свёрла. Зазор между ТЭН и стенкой отверстия не должен превышать 0,1-0,15 мм, иначе тепловое сопротивление растёт и ТЭН перегревается.

Длина активной зоны - та часть, где идёт нагрев. Концевые части (холодные концы) выступают за пределы пресс-формы и не нагреваются. Для равномерного прогрева тела штампа обычно ставят 2-4 ТЭН симметрично по сечению.

Напряжение питания

Промышленные патронные ТЭН выпускают на 220 В и 380 В. При 380 В один ТЭН можно сделать мощнее без увеличения диаметра. Для ТЭН диаметром 12 мм и длиной 200 мм типичная мощность - 200-400 Вт при 220 В или 300-600 Вт при 380 В.

Нужен патронный ТЭН под размер вашей пресс-формы?

Производство по чертежам от 1 штуки. Срок 7-14 рабочих дней. Пришлите размеры отверстия и рабочую температуру - рассчитаем мощность и подберём материал оболочки.

Оформить заявку

Вопросы и ответы

Какой тип ТЭН подходит для нагрева металлических заготовок в пресс-форме?

Для нагрева металла в пресс-формах и штампах используют патронные ТЭН. Они вставляются в отверстие в теле пресс-формы, обеспечивают плотный тепловой контакт и равномерный прогрев. Диаметры 10, 12, 16 мм - наиболее распространены.

Как рассчитать мощность ТЭН для нагрева стальной заготовки до 130°C за 30 минут?

Теплоёмкость стали около 0,5 кДж/(кг·°C). Для нагрева 1 кг с 20°C до 130°C нужно 15,3 Вт·ч. За 30 минут это 30,6 Вт. С поправкой на потери тепла в окружающую среду берут коэффициент 2 - итого 60-80 Вт на 1 кг. Для заготовки 5 кг - ТЭН 300-400 Вт.

Какой материал оболочки выбрать для патронного ТЭН в сухой пресс-форме?

Для работы в сухой среде (воздух, металл пресс-формы) подходит оболочка из стали 10 - недорогой и практичный вариант для температур до 300°C. Если пресс-форма контактирует с паром или влагой - нужна нержавеющая сталь AISI 304 (08Х18Н10).

Можно ли заказать патронный ТЭН нестандартного размера под конкретное отверстие в пресс-форме?

Да, именно под такие задачи и работает ТЭН-Миасс. Производство по чертежам от 1 штуки: диаметр 4-32 мм, длина 30-6000 мм. Пришлите размеры отверстия в пресс-форме, рабочую температуру и напряжение - подберём конфигурацию.

Сколько времени занимает изготовление патронных ТЭН по чертежу?

Стандартный срок - 7-14 рабочих дней с момента подтверждения заказа. При серийном производстве (партии от 10 шт.) сроки оговариваются отдельно.

На каком напряжении работают патронные ТЭН для пресс-форм?

Патронные ТЭН для промышленных пресс-форм производятся на напряжение 220 В или 380 В. Выбор зависит от сети питания на производстве. Мощность на один ТЭН - от 50 Вт до 3000 Вт.
