Чем отличается оребрённый ТЭН от обычного для воздушного нагрева?

Обычный гладкотрубный ТЭН плохо отдаёт тепло воздуху: площадь контакта мала, поверхность трубки перегревается. Оребрение (алюминиевые или стальные пластины) увеличивает площадь теплообмена в 5-10 раз. Это снижает температуру поверхности трубки при той же мощности и ускоряет прогрев камеры. Для воздушных камер оребрённый ТЭН — правильный выбор.

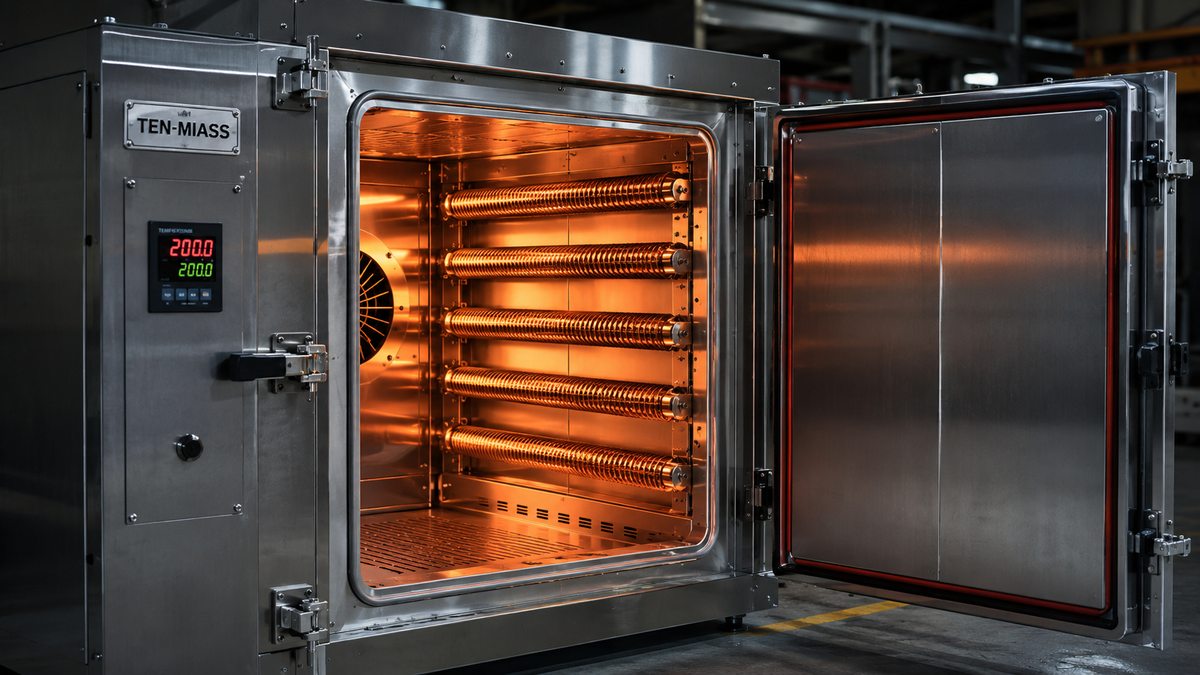

ТЭН для нагрева камеры до 200 градусов — термокамера, сушилка, печь-шкаф

Q: Какая мощность ТЭН нужна для камеры 2×2×2 м до 200°C?

Для камеры объёмом 8 м³ с хорошей теплоизоляцией (100 мм минваты) потери через стены при deltaT = 180°C составят около 1730 Вт. Прогрев воздуха в объёме добавит ещё 0,5 кВт·ч разовой нагрузки. Итого с запасом 2-3x нужна установленная мощность 5-7 кВт. Для более быстрого прогрева или слабой изоляции — 8-10 кВт.

Q: Какой материал оболочки ТЭН выдержит 200 градусов?

При температуре поверхности до 350-400°C вполне подходит обычная сталь 10 (углеродистая). Рабочий предел для неё — около 450°C по поверхности трубки. При более агрессивной среде (пары растворителей, влажность) или требованиях к нержавейке — применяем 08Х18Н10 (аналог AISI 304).

Q: Нужен ли терморегулятор для камеры с ТЭН на 200 градусов?

Обязательно. Без терморегулятора камера перегреется: ТЭН греют воздух непрерывно, температура уйдёт выше заданной. Минимум — простой термостат с контактором. Для точного поддержания температуры (±2-5°C) — ПИД-регулятор типа REX-C100 или аналог с термопарой типа K (хромель-алюмель, диапазон до 1200°C).

Q: Можно ли заказать ТЭН для термокамеры по своим размерам?

Да, именно так и работаем. Принимаем чертёж или описание: длина активной и пассивной части, мощность, напряжение питания, диаметр трубки, материал, тип оребрения. Минимальная партия — 1 штука. Срок изготовления 7-14 рабочих дней. Отгружаем СДЭК, ПЭК, транспортной по РФ и в Казахстан.

Запрос реальный, но его нужно уточнить. 200°C в жилом помещении не бывает. Это температура промышленной или специализированной камеры: термошкафа, сушилки, испытательного бокса. Разберём, что именно нужно и как это посчитать.

Что имеется в виду под «комнатой до 200°C»

Человек вводит этот запрос, когда ему нужна одна из следующих конструкций:

Камера сушки (древесина, продукты, лакокрасочные покрытия)
Термошкаф для обкатки или старения деталей
Испытательная камера (тест изделий при высокой температуре)
Полимеризационная печь (порошковое покрытие, эпоксид)
Малая промышленная печь-шкаф до 200-250°C

В жилом помещении 200°C невозможны и опасны. Температура воспламенения большинства строительных материалов начинается от 230°C, пожароопасность возникает значительно раньше. Речь всегда идёт о специализированном объёме со стальными или минеральными стенами.

Какой тип ТЭН подходит для воздушного нагрева

Воздух плохо проводит тепло. Если поставить в камеру обычный гладкотрубный ТЭН, поверхность трубки перегревается, а воздух вокруг прогревается медленно. Решение: оребрённый ТЭН, он же воздушный финнер.

Оребрённый ТЭН (воздушный финнер)

Алюминиевые или стальные пластины-рёбра насаживаются на трубку по всей активной длине. Площадь теплообмена увеличивается в 5-10 раз по сравнению с гладкой трубкой. Температура поверхности трубки при том же тепловом потоке значительно ниже, нагрев камеры быстрее и равномернее.

При температуре камеры 200°C поверхность трубки ТЭН будет работать в диапазоне 250-320°C. Это рабочий режим для стали 10 (углеродистая, лимит около 450°C). Нержавейка 08Х18Н10 (аналог AISI 304) нужна, если в камере влажность или агрессивные пары.

Открытые нагревательные элементы

Для печей, где изделие греется напрямую и воздух не является рабочим телом, используют открытые спирали или керамические нагреватели. Для камер сушки и термошкафов такой подход нецелесообразен: спираль не даст равномерного прогрева объёма, и её сложнее контролировать термостатом.

Расчёт мощности: пример для камеры 2×2×2 м

Камера: объём 8 м³, температура 200°C, наружный воздух 20°C. Теплоизоляция: 100 мм минеральной ваты (коэффициент теплопроводности 0,04 Вт/м·К).

Параметр	Значение	Расчёт
Разница температур (deltaT)	180°C	200 - 20
Термосопротивление изоляции	2,5 м²·К/Вт	0,1 м / 0,04 Вт/м·К
Площадь стен камеры	24 м²	6 граней × 4 м²
Потери через стены	1728 Вт	24 × 180 / 2,5
Прогрев воздуха в объёме (за 1 ч)	~480 Вт	8 м³ × 1,2 кг/м³ × 1005 Дж/кг·К × 180°C / 3600 с
Суммарная расчётная нагрузка	~2,2 кВт	1,73 + 0,48
Установленная мощность (запас 2,5x)	5-7 кВт	Для поддержания режима
При слабой изоляции или быстром прогреве	8-10 кВт	Запас 4x и выше

Цифры актуальны для хорошей изоляции. Плохие стены, открывание дверей, загрузка холодным изделием -- всё это увеличивает реальный расход. Практика: для камер такого объёма ставят 6-10 кВт и регулируют контактором через термостат.

Управление нагревом: без регулятора нельзя

ТЭН без управления работает в режиме «всё или ничего»: греет до срабатывания защитного термостата или до перегрева. Для поддержания 200°C нужен как минимум электромеханический термостат с термопарой или термосопротивлением. Для точного поддержания (отклонение ±2-5°C) — ПИД-регулятор.

Термостат + контактор: простая схема, порог включения/отключения задаётся вручную. Точность ±10-15°C, этого достаточно для сушки древесины или полимеризации порошка.
ПИД-регулятор (например, REX-C100): управляет включением ТЭН пропорционально отклонению от заданной точки. Точность ±2-5°C. Нужен при термообработке деталей или испытаниях.
Термопара типа K (хромель-алюмель): рабочий диапазон до 1200°C, стандарт для камер до 300°C.

Отдельный аварийный термостат (cut-off) с ручным сбросом обязателен. Если основной ПИД-регулятор зависнет или термопара выйдет из строя, камера без защиты продолжает греться.

Что нужно указать при заказе ТЭН

Мы изготавливаем ТЭН по чертежу клиента или по техническому описанию. Для воздушной камеры достаточно следующих параметров:

Температура камеры (200°C) и тип среды (воздух, сухой/влажный)
Необходимая суммарная мощность (по расчёту выше)
Напряжение питания (220 В однофазный или 380 В трёхфазный)
Габаритные ограничения: длина, диаметр, расположение выводов
Материал оболочки: сталь 10 или нержавейка 08Х18Н10
Тип оребрения (алюминиевое / стальное, шаг рёбер)

Если параметры неизвестны, присылайте описание задачи: объём камеры, температура, режим работы. Поможем с подбором и расчётом.

Изготовим ТЭН для вашей термокамеры

Минималка 1 шт, срок 7-14 рабочих дней. Работаем по чертежу или описанию.

Оставить заявку

Часто задаваемые вопросы

Какой ТЭН нужен для нагрева термокамеры до 200 градусов?

Для нагрева воздуха в замкнутой камере до 200°C используют оребрённые ТЭН (воздушные финнеры) из стали 10 или нержавейки 08Х18Н10. Оребрение увеличивает площадь теплообмена и позволяет передать тепло воздуху без перегрева корпуса нагревателя. Открытые спирали применяют в печах, где допустим прямой контакт с изделием.

Какая мощность ТЭН нужна для камеры 2×2×2 м до 200°C?

Для камеры объёмом 8 м³ с хорошей теплоизоляцией потери через стены при перепаде температур 180°C составят около 1730 Вт. С запасом 2,5-3x нужна установленная мощность 5-7 кВт. Для быстрого прогрева или слабой изоляции -- 8-10 кВт.

Какой материал оболочки ТЭН выдержит 200 градусов?

При температуре поверхности до 350-400°C подходит обычная сталь 10 (рабочий предел около 450°C). При агрессивной среде или требованиях к нержавейке применяем 08Х18Н10 (аналог AISI 304).

Нужен ли терморегулятор для камеры с ТЭН на 200 градусов?

Обязательно. Без терморегулятора камера перегреется. Минимум -- простой термостат с контактором. Для точного поддержания температуры -- ПИД-регулятор с термопарой типа K.

Можно ли заказать ТЭН для термокамеры по своим размерам?

Да. Принимаем чертёж или описание: длина, мощность, напряжение, диаметр, материал, тип оребрения. Минимальная партия -- 1 штука. Срок изготовления 7-14 рабочих дней, отгрузка по РФ и в Казахстан.

Чем оребрённый ТЭН отличается от обычного для воздушного нагрева?

Оребрение увеличивает площадь теплообмена в 5-10 раз. Это снижает температуру поверхности трубки при той же мощности и ускоряет прогрев камеры. Для воздушных камер оребрённый ТЭН -- правильный выбор.
