ТЭН для нагрева казана радиусом 2 м

Q: Почему для нагрева пищевых продуктов УПН не должна превышать 2-3 Вт/см²?

При высокой удельной поверхностной нагрузке (выше 3 Вт/см²) температура оболочки ТЭН значительно превышает температуру продукта. Это вызывает пригорание и карамелизацию у поверхности нагревателя. Для пива, бульонов и масел допустимый диапазон 1,5-2,5 Вт/см², что требует увеличения суммарной длины ТЭН-блока.

Q: Сколько ТЭН нужно для нагрева казана объёмом 5 000 литров за 2 часа?

Расчёт: Q = 4186 × 5000 × 80 = 1 674 400 000 Дж. Мощность P = Q / 7200 = 232 500 Вт ≈ 233 кВт. С КПД 80% потребуется 291 кВт. Это может быть блок из 15-20 ТЭН мощностью 15-20 кВт каждый, соединённых параллельно. Конкретное число определяется после уточнения допустимого УПН и объёма нагреваемой среды.

Q: Как устанавливаются ТЭН в промышленный казан?

Три основных схемы: 1) Фланцевая установка снизу — ТЭН вваривается через фланец в днище, самый равномерный прогрев. 2) Боковая фланцевая установка — ТЭН входит горизонтально через стенку, удобно для цилиндрических сосудов. 3) Погружная установка через горловину — применяется при невозможности сварки (временный нагрев). Для казана радиусом 2 м рекомендуется фланцевая схема снизу с распределением нескольких блоков ТЭН по площади днища.

Q: Какие данные нужны для заказа ТЭН под промышленный казан?

Для расчёта и изготовления понадобится: объём казана и нагреваемой среды, требуемый перепад температур, время нагрева, тип среды (вода, пиво, масло, химия), схема установки (фланец снизу/сбоку), диаметр фланца или патрубка, материал самого казана. На основании этих данных мы рассчитаем мощность, УПН, число ТЭН и изготовим по чертежу.

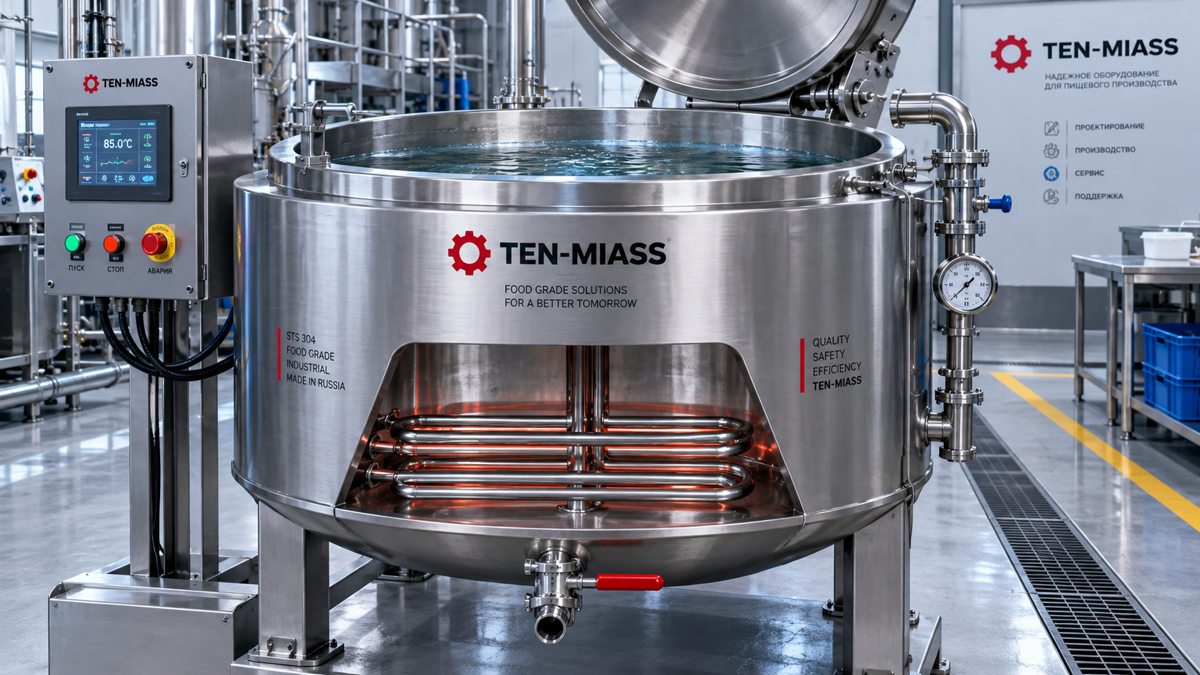

Промышленный казан с ТЭН-элементами, нержавеющая сталь

Полусфера радиусом 2 метра вмещает около 16 800 литров. Это не казан на кухне, это реакционный сосуд или варочный котёл на пищевом производстве. Подобрать ТЭН сюда без расчёта не получится: нужно считать мощность, удельную поверхностную нагрузку и материал под конкретную среду.

Объём казана радиусом 2 м

Форма казана определяет объём и, соответственно, массу нагреваемой среды. Две типичных геометрии:

Форма	Формула	Объём (r = 2 м)
Полусфера	V = (2/3) × π × r³	≈ 16 800 л
Цилиндр d=4 м, h=2 м	V = π × r² × h	≈ 25 100 л

В реальных задачах казан нагревают не до краёв. Рабочий объём жидкости уточняется по технологическому регламенту. Расчёт ниже сделан для 5 000 литров воды как базовый пример.

Расчёт мощности ТЭН-блока

Пример: нагрев 5 000 л воды с 20°С до 100°С за 2 часа

Количество теплоты:
Q = c × m × ΔT = 4186 × 5000 × 80 = 1 674 400 000 Дж

Мощность без учёта потерь:
P = Q / t = 1 674 400 000 / 7200 с = 232 500 Вт ≈ 233 кВт

С КПД установки 80% (теплопотери через стенки, крышку, фланцы):
P_уст = 233 / 0,8 = 291 кВт

Итог: требуется ТЭН-блок ~290-300 кВт

Это 15-20 ТЭН мощностью 15-20 кВт каждый, включённых параллельно на 380 В. Конкретная конфигурация зависит от диаметра патрубков и схемы монтажа.

Если нагреваемая среда не вода, а масло или пиво, теплоёмкость меняется. Для растительного масла c ≈ 1900 Дж/(кг·К), плотность ≈ 900 кг/м³. Пересчёт снизит требуемую мощность, но УПН придётся ограничивать жёстче.

Удельная поверхностная нагрузка (УПН) для пищевых сред

УПН определяет, как быстро тепло уходит с поверхности оболочки в среду. Высокая УПН = перегрев оболочки = пригорание продукта.

Среда	Допустимый УПН
Вода (нейтральная)	до 8 Вт/см²
Пиво, бульон, соки	1,5–2,5 Вт/см²
Пищевые масла	1,5–2,0 Вт/см²
Технические масла	до 3,5 Вт/см²

При блоке 291 кВт и УПН 2 Вт/см² суммарная поверхность ТЭН должна составить: 291 000 Вт / 2 Вт/см² = 145 500 см² ≈ 14,5 м². Это большая площадь, и её набирают через длинные элементы или большое количество ТЭН.

Материал оболочки

Для казана важнее всего среда, с которой контактирует ТЭН:

Материал	Когда применяется
AISI 321 (12Х18Н10Т)	Пищевые среды: пиво, бульон, масло пищевое, пар
AISI 304 (08Х18Н10)	Вода, пар, слабощелочные растворы
Сталь 10	Воздух, масло техническое, сухие среды

Для пищевого казана стандарт — AISI 321. Хром-никель-титановый сплав устойчив к межкристаллитной коррозии при длительном нагреве и не реагирует с продуктами питания. AISI 304 при многократных термоциклах в кислотосодержащих средах теряет пассивный слой.

Схемы установки ТЭН в казан

Фланцевая установка снизу (рекомендуется)

ТЭН вваривается через фланец в днище казана. Нагревательные элементы располагаются горизонтально или под небольшим углом. Конвекция жидкости снизу вверх обеспечивает равномерный прогрев всего объёма. Под казан радиусом 2 м при мощности 290 кВт ставят 3-5 фланцевых блоков, равномерно распределённых по площади днища.

Боковая фланцевая установка

ТЭН входит через патрубок в стенке, перпендикулярно оси. Подходит для цилиндрических сосудов с ограниченным доступом к днищу. Требует расчёта длины элемента по внутреннему диаметру с учётом зазора до противоположной стенки.

Погружная установка через горловину

Используется только при невозможности сварочных работ (временный нагрев, аренда оборудования). Менее надёжна по уплотнению, не рекомендуется для постоянной эксплуатации в пищевом производстве.

Параметры ТЭН, которые мы изготавливаем

Диаметр оболочки: 4–32 мм
Длина: 30–6000 мм
Форма: прямые, U-образные, П-образные, спиральные (по чертежу)
Напряжение: 220 В, 380 В (Y или Δ)
Мощность одного элемента: до 20 кВт
Минимальная партия: 1 штука
Срок: 7–14 рабочих дней

Что нужно для заказа

Казан радиусом 2 м — это проектная задача. Чтобы рассчитать и изготовить ТЭН-элементы под него, нам нужны следующие данные:

Объём нагреваемой среды и её тип (вода, пиво, масло, химраствор)
Начальная и конечная температура нагрева
Требуемое время нагрева
Схема установки: снизу через фланец, сбоку, через горловину
Диаметр фланца или патрубка (если фланцевый монтаж)
Материал самого казана (для совместимости)

Мы рассчитаем мощность, подберём диаметр и длину ТЭН, согласуем УПН, предложим оптимальное число элементов. Чертёж согласуется до запуска в производство.

Нужен ТЭН под ваш казан? Отправьте параметры — рассчитаем и предложим решение.

Отправить заявку

Часто задаваемые вопросы

Какой материал ТЭН выбрать для пищевого казана?

Для пищевых сред (пиво, бульон, масла) используется AISI 321 (12Х18Н10Т). Этот сплав выдерживает температуры до 800°С, не реагирует с продуктами питания и сертифицирован для контакта с едой. AISI 304 допустима только для воды и пара, но не для кислотосодержащих продуктов.

Почему для пищевых продуктов УПН ограничивают до 2–3 Вт/см²?

При высокой нагрузке температура оболочки ТЭН значительно превышает температуру продукта. Это вызывает пригорание и карамелизацию у поверхности нагревателя. Для пива, бульонов и масел допустимый диапазон 1,5–2,5 Вт/см², что требует увеличения суммарной длины ТЭН-блока.

Сколько ТЭН нужно для нагрева казана объёмом 5 000 литров за 2 часа?

Требуется блок ~291 кВт (с КПД 80%). Это 15–20 ТЭН мощностью 15–20 кВт каждый, соединённых параллельно. Конкретное число определяется после уточнения допустимого УПН и схемы монтажа.

Как устанавливаются ТЭН в промышленный казан?

Три основных схемы: фланцевая снизу (равномерный прогрев, рекомендуется), боковая фланцевая через стенку, погружная через горловину (временный вариант). Для казана радиусом 2 м рекомендуется распределить несколько фланцевых блоков по площади днища.

Какие данные нужны для заказа ТЭН под промышленный казан?

Объём и тип среды, перепад температур, время нагрева, схема установки, диаметр фланца, материал казана. На основании этих данных рассчитаем мощность, УПН, число элементов и изготовим по согласованному чертежу.

Можно ли заказать один ТЭН, а не весь блок?

Да, минимальная партия — 1 штука. Мы изготавливаем отдельные ТЭН-элементы по чертежу. Монтажную схему проектирует пусконаладочная организация заказчика. Срок изготовления 7–14 рабочих дней.
