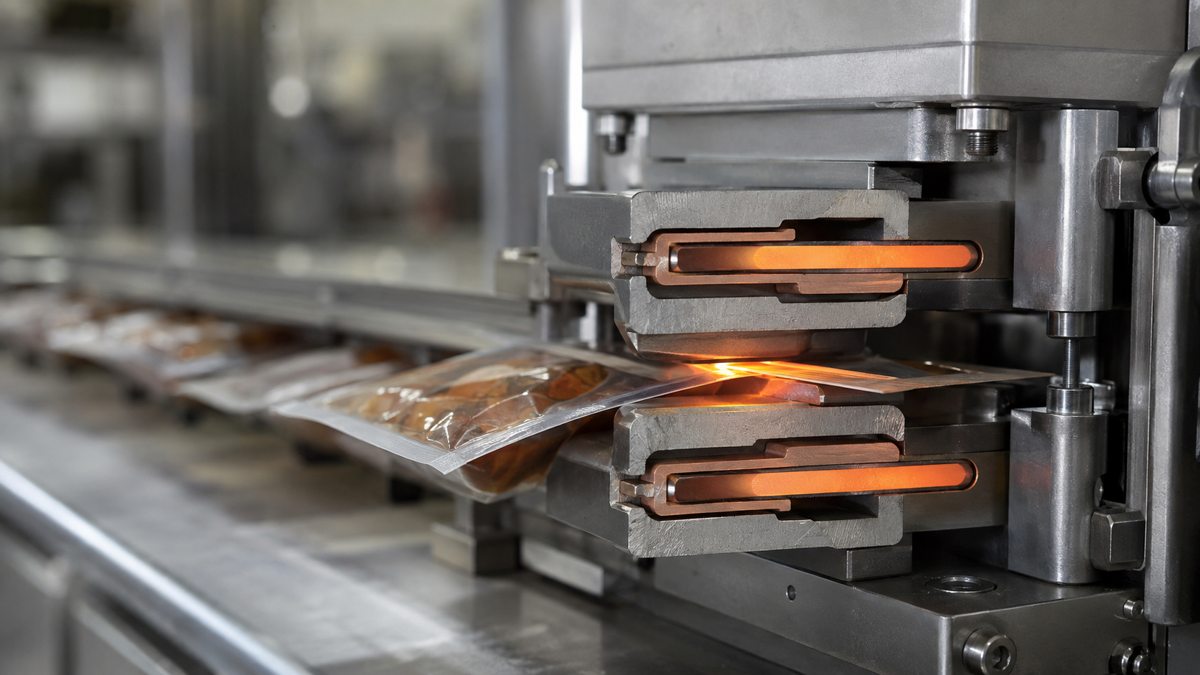

140×8 мм — стандартный размер патронного нагревателя губок в большинстве флоу-паковщиков на российских пищевых производствах. Этот типоразмер встречается в машинах горизонтальной упаковки (HFFS), вертикальных автоматах (VFFS) и термосварочных прессах. Когда ТЭН перегорает, завод ищет замену: сначала у поставщика оборудования, потом у импортёров, в итоге часто приходит к нам — потому что нужен один экземпляр, не 100 штук, и нужен быстро.
Диаметр 8 мм сложился как технический компромисс: он достаточно тонкий, чтобы вписаться в губку небольшого сечения, и достаточно толстый для нагревательной спирали с мощностью 200-300 Вт. Длина 140 мм покрывает ширину стандартной шовной зоны для упаковки шириной до 120-130 мм. Именно поэтому производители упаковочного оборудования в Европе и Китае независимо друг от друга пришли к этому типоразмеру.
На практике встречаются и другие длины: 120, 150, 160, 200 мм. Диаметр варьируется — 6, 8, 10, 12 мм. Перед заказом замены снимайте размеры со старого ТЭН, а не с паспорта машины: в документации могут указывать номинал, который отличается от фактически установленного.
| Параметр | Типовые значения | Примечание |
|---|---|---|
| Диаметр корпуса | 6, 8, 10, 12 мм | Измерять штангенциркулем, не глазомером |
| Длина нагревательной части | 100–200 мм (чаще 140 мм) | Полная длина может быть длиннее за счёт холодной зоны |
| Мощность | 100, 150, 200, 250, 300, 400, 500 Вт | Можно рассчитать по сопротивлению омметром |
| Напряжение | 220В или 380В | Перепутаете — ТЭН сгорит при первом включении |
| Материал оболочки | AISI 304 (08Х18Н10), 12Х18Н10Т | Для пищевого производства — 12Х18Н10Т |
| Тип вывода | Открытые провода, клеммная колодка | Уточнять при заказе |
| Длина выводов | 100–300 мм | Под конкретную машину |
Если нагреватель вышел из строя, но корпус целый, снимите три замера:
Дополнительно сфотографируйте: торец со стороны выводов, маркировку на корпусе (если сохранилась), место посадки в губке. Если есть штамп с мощностью и напряжением — отлично. Если нет, измерьте сопротивление омметром.
Формула: P = U² / R, где U — рабочее напряжение, R — сопротивление омметром при комнатной температуре.
Примеры для 220В:
При 380В те же мощности дают сопротивления примерно в 3 раза выше. Если измеренное значение не совпадает с типовым — выбирайте ближайшее стандартное и уточняйте при заказе.
За годы работы видели несколько типичных проблем:
Перепутали диаметр и длину. Клиент называет «ТЭН 140×8» и имеет в виду длину 8 мм, диаметр 140 мм. Правило: сначала длина, потом диаметр, через косую черту или оба размера с пометкой.
Неверное напряжение. Машина трёхфазная 380В, а ТЭН нагревает отдельную губку от 220В через трансформатор. Или наоборот. Всегда проверяйте напряжение питания именно нагревательного контура губок, а не общее питание машины.
Игнорируют длину холодной зоны. Если у старого ТЭН была холодная зона 30 мм с каждой стороны, а вы заказали с активной длиной на всю длину, новый нагреватель будет грет до самого торца. При неудачной установке оплавляются уплотнения или кабельные вводы.
Несовместимый тип вывода. Упаковочные автоматы часто имеют разъёмное подключение нагревателей. Уточняйте: голые провода, быстросъёмный клеммный блок или штырьковый разъём — чтобы не пришлось переделывать жгут.
Есть размеры ТЭН? Отправьте заявку — рассчитаем за 1 рабочий день
Отправить заявкуДля губок упаковочного автомата оболочка нагревателя не контактирует с продуктом напрямую — она контактирует с металлом губки. Поэтому требования по пищевому допуску не такие жёсткие, как для ТЭН в ваннах или баках.
Тем не менее мы рекомендуем AISI 304 (08Х18Н10) или 12Х18Н10Т для этих задач. Причины: нержавейка устойчива к циклическим перепадам температуры, не корродирует при конденсате, не дает окалину при нагреве до 350-400°C. Углеродистая сталь 10 теоретически тоже подойдет, но при влажной среде на упаковочной линии появляется ржавчина, которая затрудняет замену нагревателя в следующий раз.
Минималка — 1 штука. Срок изготовления 7-14 рабочих дней с момента подтверждения и оплаты. Отгрузка СДЭК или ПЭК по России, в Казахстан — тоже возможно.
Если ситуация срочная — позвоните напрямую: +7(919)405-21-39. Обсудим, можно ли ускорить запуск партии. Иногда единичный нагреватель проходит быстрее, чем стандартный срок.
Если часть параметров неизвестна, пришлите фото старого ТЭН с линейкой или штангенциркулем — подберём по образцу.
