ТЭН для нагрева дистиллята: как подобрать и заказать
2,5 кВт, нержавеющая трубка Ø13 мм, активная часть около 1250 мм в U-образном исполнении. Такой ТЭН нужен для лабораторного дистиллятора с баком на 15 литров, если греть воду с 20 до 100°C за 40 минут. Разница с обычным водяным ТЭНом не в теплофизике: дистиллят греется почти как чистая вода. Разница в чистоте оболочки: полировка и материал без риска отдать жидкости лишнее.

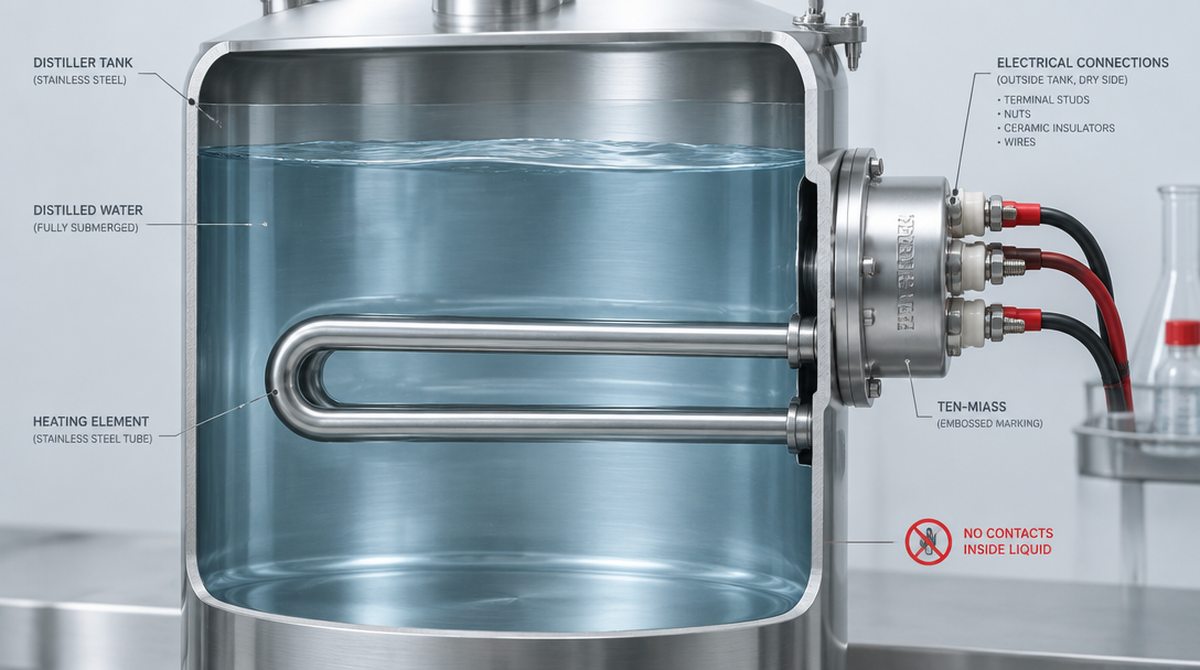

ТЭН в U-образном исполнении: вся трубка под водой, контакты и клеммы вынесены наружу бака
Чем дистиллят отличается от обычной воды для ТЭНа
Теплофизически дистиллят ведёт себя как деионизированная вода: удельная теплоёмкость около 4,18 кДж/(кг·К), солей почти нет, накипи почти нет. Проблема не в нагреве, а в чистоте.
Для лабораторных и фармацевтических дистилляторов важно, чтобы сама трубка ТЭНа не отдавала жидкости ничего лишнего: ни частиц окалины, ни следов от резьбовых соединений, ни отслоившейся оксидной плёнки со спирали. Отсюда два требования, которых нет у обычного бытового ТЭНа для бака: полированная поверхность оболочки и закрытая трубчатая конструкция без открытой спирали.
По умолчанию для нержавеющих ТЭН мы ставим сталь AISI 321 (08Х18Н10Т), титан-стабилизированную, устойчивую к большинству сред. Для дистиллята с повышенными требованиями к чистоте (фармацевтика, лабораторный анализ, пищевое производство) чаще берут AISI 316L: ниже содержание углерода, меньше риск межкристаллитной коррозии при частой паровой стерилизации бака. Титан в этой задаче обычно не нужен, он идёт под агрессивную химию вроде хлоридов и кислот, а дистиллят как среда почти нейтрален.
Сколько мощности нужно: пример расчёта
Мощность считается по формуле P = 0,00116 × V × ΔT / t, где V равен объёму в литрах, ΔT это перепад температур в °C, а t это время нагрева в часах.
Реальная заявка: бак дистиллятора на 15 литров, нужно поднять температуру с 20 до 100°C за 40 минут. Подставляем: P = 0,00116 × 15 × 80 / 0,667 = 2,09 кВт. Это цифра без потерь через стенки и крышку. На практике добавляем 10-15% запаса: 2,09 × 1,15 ≈ 2,4 кВт. Берём ближайшую стандартную ступень: 2,5 кВт.
| Параметр | Значение |
|---|---|
| Объём бака | 15 л |
| Нагрев | с 20 до 100°C (ΔT = 80°C) |
| Время | 40 минут |
| Расчётная мощность | 2,09 кВт |
| С запасом на потери (+15%) | 2,4 кВт |
| Итоговая мощность | 2,5 кВт |
Почему элемент выходит длинным
Для стоячей жидкости в баке без принудительной циркуляции допустимая ваттная нагрузка ниже, чем для проточной воды. Превысишь норму, будет локальный перегрев оболочки, потемнение металла, ускоренная коррозия даже на нержавейке.
| Среда | Ваттная нагрузка, Вт/см² |
|---|---|
| Вода проточная | 8-12 |
| Вода / дистиллят в баке (стоячая) | 3-5 |
| Пар | 2-2,5 |
Для 2,5 кВт при диаметре трубки 13 мм активная часть должна быть не короче 1224 мм, иначе нагрузка выходит за 5 Вт/см², и оболочка греется выше нормы. Мы берём длину 1250 мм: нагрузка получается 4,9 Вт/см², у верхней границы, но в допуске. Чтобы уместить такую длину в компактный лабораторный бак, трубку гнут в U-образную форму, тогда глубина погружения выходит вдвое меньше развёрнутой длины трубки.
Коридор сопротивления по ГОСТ 13268-88
ГОСТ нормирует не сопротивление напрямую, а мощность: допуск +5/−10% от номинала. Для 2,5 кВт на 220 В это 2250-2625 Вт, а через R = U²/P получаем сопротивление 18,4-21,5 Ом. Прозвонили готовый ТЭН и получили, скажем, 25 Ом: это уже не 2,5 кВт, а около 1,9 кВт, стоит разобраться, откуда просадка. Как проверить сопротивление мультиметром на конкретной мощности, разобрано в статье про сопротивление ТЭНа и допуск по ГОСТ.
Сколько стоит ТЭН для дистиллятора
По калькулятору ten-miass.ru, уровень «норма», водяные трубчатые ТЭН из нержавейки стоят от 2200 до 14660 ₽ в зависимости от длины и диаметра. Для нашего примера (Ø13 мм, нержавейка, развёрнутая длина около 125 см) выходит порядка 8100-8500 ₽. Это база без учёта стали 316L, полировки и гибки под конкретный бак: точная цена считается по чертежу.
Цены при закупке от 10 шт. Точный расчёт делаем в день обращения.
Что прислать нам для расчёта
- Объём бака и материал стенок
- Целевую температуру и время нагрева (или готовую мощность, если уже известна)
- Напряжение сети: 220 или 380 В
- Чертёж или фото посадочного места: резьба, фланец, готовое отверстие
- Требования к чистоте: фармацевтика и лаборатория требуют 316L, для технической дистилляции достаточно 321
- Как часто моют и стерилизуют бак, это влияет на выбор материала оболочки
Ошибки при заказе ТЭН для дистиллятора
Самая частая ошибка: заказать точную копию сгоревшего элемента, не выяснив причину поломки. Если старый ТЭН сгорел из-за перегрева на воздухе, потому что уровень жидкости упал ниже трубки, копия с теми же размерами сгорит по той же причине, разве что чуть позже. Прежде чем повторять чертёж, стоит проверить: работал ли элемент всегда полностью погружённым, не выпадал ли осадок на трубке, не совпадает ли выход из строя с заменой партии воды на менее чистую.
Для максимальной чистоты, когда даже полированная нержавейка избыточна, есть альтернатива: керамический нагреватель в отдельной металлической колбе, где вода касается только колбы, а сам нагревательный элемент от жидкости изолирован полностью. Такую конструкцию разбираем в статье про сухой ТЭН в гильзе.
Нужен ТЭН под конкретный дистиллятор?
Пришлите объём бака, температуру и требования к чистоте, посчитаем мощность и подберём материал. От 1 шт., срок 7-14 дней.
