ТЭН для нагрева битума: производство по чертежу заказчика
У 8 из 10 битумных котлов, с которыми к нам приходят, фланец нагревателя не совпадает ни с одним каталожным рядом: котёл сварен на месте или собран в 90-х. Каталожный блок-ТЭН туда не встанет. Делаем под размеры конкретного фланца: нержавейка AISI 321, ваттная нагрузка 1,0-2,0 Вт/см², срок 7-14 дней.

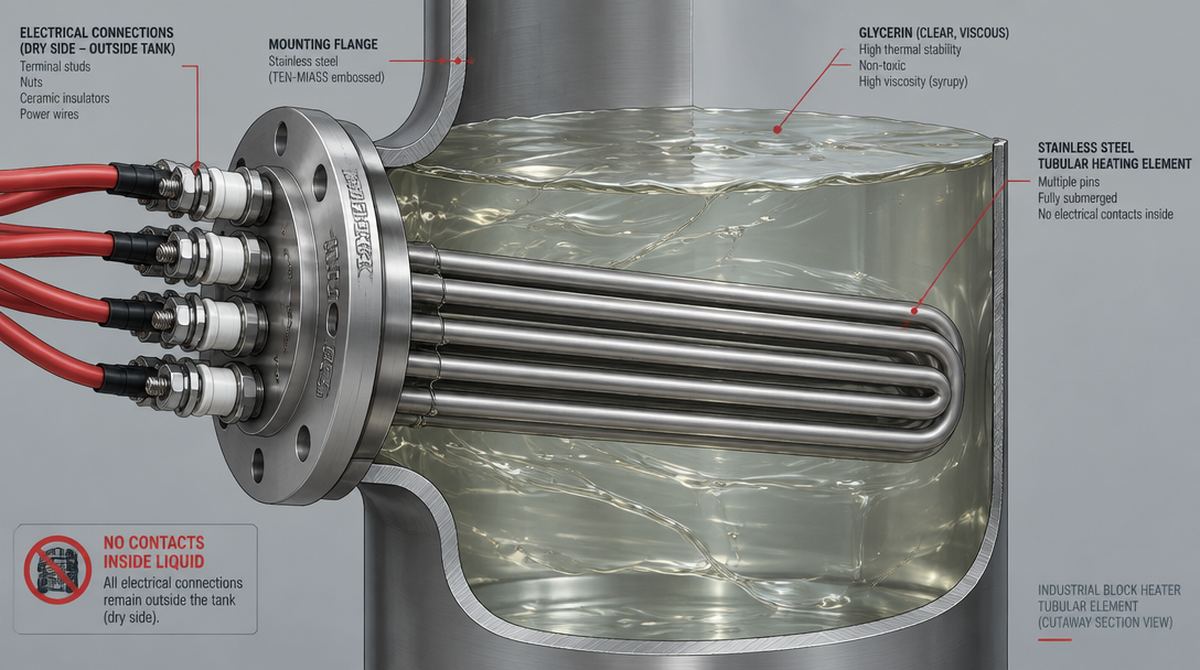

Блок-ТЭН на фланце: трубки полностью в битуме, контакты на сухой стороне снаружи стенки
Почему нельзя просто заказать трубу без чертежа
Труба сама по себе простая деталь. Посадочный узел у каждого котла разный. Битумный котёл почти никогда не покупают готовым: варят из подручной ёмкости, переделывают из старой цистерны, донашивают оборудование с советского завода. У каждого свой фланец: свой диаметр, свой шаг отверстий, своя толщина стенки. Каталожный блок-ТЭН рассчитан на стандартный присоединительный размер. Если фланец котла на 3 мм уже или отверстия сверлены не по ГОСТ-шаблону, готовая деталь просто не встанет на своё место.
Поэтому для битумных котлов чаще делаем не «блок-ТЭН на 6 кВт», а «блок-ТЭН на 6 кВт под фланец заказчика», с размерами, снятыми с конкретной ёмкости.
Что критично в конструкции для битума
Два параметра задаём одинаково независимо от формы фланца: материал трубки и ваттную нагрузку.
Материал. Нержавеющая сталь AISI 321 (08Х18Н10Т). Углеродистую сталь в битум не ставим: окалина с её поверхности со временем отслаивается и попадает в среду, а в местах локальной коррозии битум начинает коксоваться быстрее. AISI 321 стабильна при рабочих температурах битумных котлов (120-200 °C в зависимости от марки вяжущего).
Ваттная нагрузка. Битум, мазут и гудрон - вязкие среды с плохим теплосъёмом с поверхности трубки. Допустимый диапазон q = 1,0-2,0 Вт/см². Если заложить нагрузку как для воды (8-12 Вт/см²), стенка трубки локально перегреется, тяжёлые фракции у поверхности закоксуются в твёрдую корку, теплоотдача упадёт ещё сильнее, и трубка выгорит изнутри задолго до конца ресурса. Подробный разбор механизма коксования и температурных режимов по маркам битума собран в отдельной статье о ТЭН для нагрева битума.
Пример расчёта под чертёж заказчика
Реальная задача: клиент прислал фото старого битумного котла ёмкостью 1,2 м³ с круглым фланцем нестандартного диаметра, 4 отверстия под шпильки М12 с произвольным шагом. Требуемая мощность по опыту 5-8 кВт на м³ объёма, для 1,2 м³ берём нижнюю границу: 6 кВт.
Разбиваем на 6 трубчатых элементов по 1 кВт на одном фланце. Для каждого элемента:
S = π × d × L = 3,1416 × 1,3 см × 150 см = 613 см²
q = P / S = 1000 / 613 = 1,63 Вт/см²
1,63 Вт/см² укладывается в коридор 1,0-2,0 для вязких сред. Трубка длиной 1500 мм и диаметром 13 мм на 1 кВт не перегреется. Диаметр фланца, шаг отверстий М12 и расстояние между трубками при этом полностью повторяют размеры, снятые с фото котла клиента. Это и есть та часть, где «по чертежу» отличается от каталога.
Формы исполнения под тип котла
| Тип котла | Особенность | Что учитываем в чертеже |
|---|---|---|
| Самодельный или советский котёл | Фланец нестандартный, шаг отверстий произвольный | Снимаем размеры по фото или эскизу, чертим новый фланец под фактический шаг |
| Мобильный битумовоз, гудронатор | Тряска в дороге, ограниченное монтажное пространство | U-образные трубчатые элементы с усиленным креплением вместо длинных прямых |
| Стационарная ёмкость большого объёма | Нужен равномерный прогрев по всему объёму | Несколько блоков в разных точках фланца вместо одного мощного узла |
| Модифицированный битум (ПБВ), рабочая t выше | Выше требуемая температура среды | Снижаем q до 1,0-1,5 Вт/см² вместо верхней границы 2,0 |
| Котёл в помещении с взрывоопасной зоной | Класс зоны В-Iа/В-Iб | Взрывозащищённое исполнение блока, отдельная конструкция, см. статью про блок Ex для битума |
Что прислать, чтобы мы посчитали чертёж
Чем точнее исходные данные, тем меньше итераций до финального чертежа:
- Фото или эскиз фланца с размерами: диаметр, диаметр окружности отверстий, количество и диаметр отверстий
- Объём ёмкости в литрах или м³
- Марка битума и требуемая рабочая температура (если знаете)
- Напряжение сети: 220 В или 380 В
- Монтаж стационарный или мобильный (битумовоз, гудронатор)
- Есть ли в помещении выделенная взрывоопасная зона
Если точных размеров фланца нет, не страшно: снимаем их дистанционно по фото рядом с линейкой или рулеткой в кадре.
Контроль перед отгрузкой
Каждый элемент блока прозванивается на сопротивление. Для трубки 1 кВт на 220 В номинал R = 220² / 1000 = 48,4 Ом. По ГОСТ 13268-88 допуск нормируется по мощности, +5/−10 %, отсюда коридор сопротивления 46,1-53,8 Ом. Коридор несимметричный, потому что и допуск мощности несимметричен. Элемент вне коридора в комплект не идёт.
