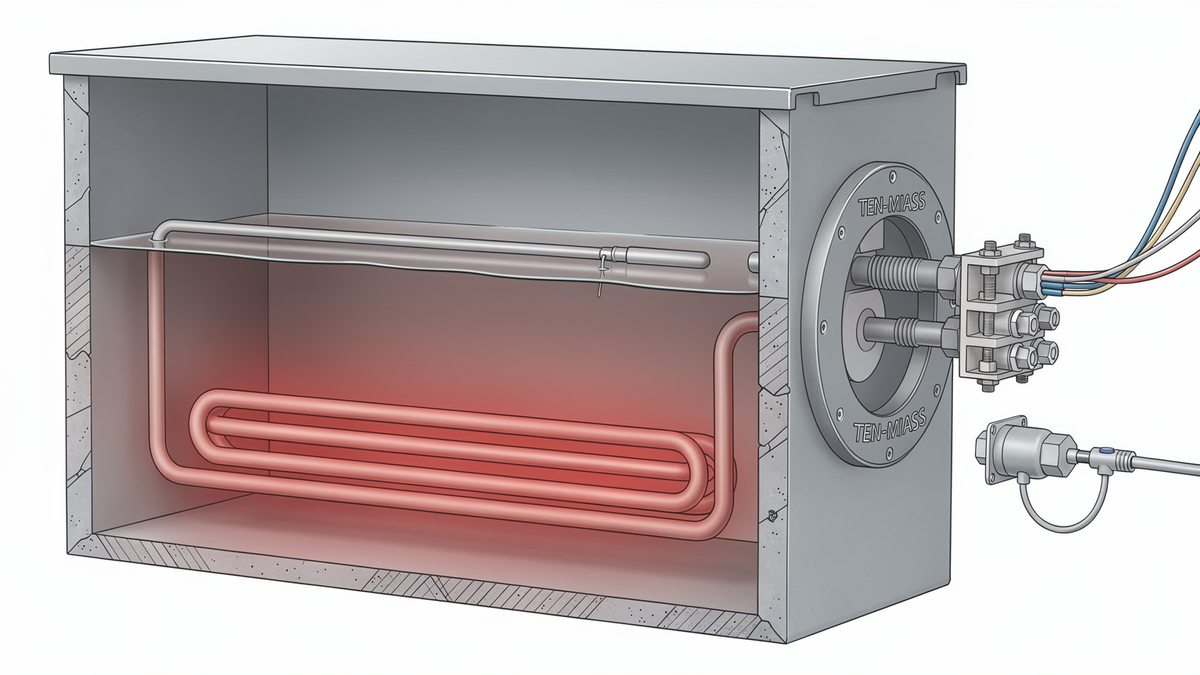

ТЭН для масла 6 кВт 220 В с термодатчиком до 250°C: как выбрать
8,07 Ом и 27,3 А - расчётные параметры ТЭНа 6 кВт на 220 В (R = U²/P, I = P/U). Для контроля температуры масла до 250°C ставят термопару типа K или термосопротивление Pt100: обычный NTC-термистор для этой задачи не годится, его верхний предел обычно 150°C. По ГОСТ 13268-88 допуск мощности +5/-10% даёт коридор сопротивления 7,68-8,96 Ом, а не симметричные «плюс-минус 10%» от расчётной цифры.
Сколько Ом и ампер у ТЭНа 6 кВт на 220 В
Сопротивление 8,07 Ом, ток 27,3 А. Формулы: R = U² / P = 220² / 6000 = 48 400 / 6000 = 8,07 Ом. Ток I = P / U = 6000 / 220 = 27,3 А.
Под такой ток кабель питания берут медным сечением от 4 мм², автомат на группу - 32-40 А с характеристикой C, с запасом на пусковой бросок при холодной спирали. Если ТЭН включён через тиристорный регулятор или твердотельное реле, сечение и защиту считает электрик под конкретную схему подключения, а не по этой цифре.
Таблица датчиков температуры для масла до 250°C
Разница между вариантами не в цене, а в том, что датчик реально способен измерять на этом диапазоне без деградации.
| Тип датчика | Рабочий диапазон | Точность | Когда ставить |
|---|---|---|---|
| Термопара K (хромель-алюмель) | -40...+1200°C | ±2,5°C или ±0,75% | Универсальный вариант для масла до 250°C, дешёвая, выдерживает случайный перегрев без разрушения |
| Термосопротивление Pt100 | -50...+300°C (встройка) | ±0,3°C, класс B | Точное поддержание при жёстком допуске, например термостатирование ванны ±1-2°C |
| Биметаллический термостат (капиллярный) | 0...300°C по уставке | ±5-8°C | Аварийное отключение при перегреве или сухом ходе, не для точного регулирования |
| NTC-термистор | -40...+150°C | высокая, но в узком диапазоне | Не подходит для 250°C: выше верхнего предела, датчик деградирует и врёт |
Для масляной ванны, где рабочая температура держится в районе 200-220°C, а аварийный предел 250°C, разумное сочетание - термопара K или Pt100 на измерение плюс отдельный биметаллический термостат на аварийное отключение. Это резервирование, а не лишняя деталь: электронный регулятор с термопарой может зависнуть, механический термостат сработает независимо от него.
Коридор ГОСТ 13268-88: считаем через мощность, не через сопротивление
ГОСТ 13268-88 нормирует допуск по мощности: от +5% сверху до -10% снизу. Для 6 кВт это 6300 Вт сверху и 5400 Вт снизу. Через R = U²/P коридор сопротивления получается несимметричным: 7,68-8,96 Ом.
Записать это как «плюс-минус 10% от 8,07 Ом» - ошибка: так выходит симметричный диапазон 7,26-8,88 Ом, который не совпадает ни с одной границей реального допуска. Если купленный ТЭН при замере даёт 9,5 Ом, он выходит за верхнюю границу - реальная мощность около 5090 Вт вместо заявленных 6000, масло будет греться медленнее расчёта.
Пример из заявки: расчёт мощности для масляной ванны
Цех термообработки, масляная ванна для закалки деталей, бак на 40 литров индустриального масла. Задача - поднять температуру с 20 до 220°C за 2 часа перед началом смены.
Для воды используют коэффициент 0,00116 кВт·ч/(л·°C). У масла плотность около 880 кг/м³ и теплоёмкость около 1,9 кДж/(кг·°C) против 1000 кг/м³ и 4,186 кДж/(кг·°C) у воды, поэтому коэффициент примерно в 2,5 раза меньше - 0,00046 кВт·ч/(л·°C).
P = 0,00046 × V × ΔT / t = 0,00046 × 40 × 200 / 2 = 3,68 / 2 = 1,84 кВт - теоретический минимум без учёта потерь через стенки и открытую поверхность бака.
На практике потери в цеховых условиях добавляют 30-50% к расчёту, плюс запас нужен на повторные циклы нагрева в течение смены без долгого ожидания. Клиент в этой заявке выбрал ТЭН 6 кВт: время выхода на 220°C сократилось примерно до 35-40 минут вместо полутора-двух часов на теоретическом минимуме, и остался запас мощности на поддержание температуры под нагрузкой при загрузке очередной партии деталей.
Где ставить датчик: отдельная гильза или тело ТЭНа
Датчик ставят в отдельную гильзу (карман) рядом с ТЭНом, а не встраивают в сам нагреватель. Гильзу можно снять и заменить датчик без слива масла из бака. Датчик внутри корпуса ТЭНа меряет температуру у поверхности спирали, а не масла в объёме бака - показания завышены на 10-20°C относительно реальной температуры, регулятор будет отключать нагрев раньше времени.
Гильзу располагают на расстоянии от стенок бака и от самой трубки ТЭНа, в зоне, где масло реально циркулирует, а не в застойном углу. Если бак маленький и естественной циркуляции нет, часть заявок закладывает дополнительный маломощный насос или мешалку - это уже отдельный расчёт, не по этой статье.
Материал оболочки ТЭНа и гильзы датчика
Оболочку ТЭНа для масла обычно делают из углеродистой стали 10: масло, в отличие от воды, не создаёт активной коррозионной среды, переплата на нержавейку не нужна. Гильзу датчика делают из того же материала, что и оболочку ТЭНа - разнородные металлы в одной ванне создают гальваническую пару и ускоряют коррозию сварных швов.
Нержавейку AISI 304 или 08Х18Н10Т закладывают, только если в масле работают присадки с высоким содержанием серы или хлора, либо технолог прямо требует это в спецификации. По умолчанию для чистого индустриального или трансформаторного масла хватает стали 10.
Три ошибки при выборе термодатчика для масла
Все три встречаются в заявках регулярно, и все три можно закрыть на этапе расчёта, а не после установки.
- Ставят NTC-термистор туда, где температура регулярно доходит до 200-250°C - он не рассчитан на такой диапазон, за несколько месяцев начинает врать или выходит из строя.
- Крепят датчик в той же гильзе, что и спираль ТЭНа, вместо отдельного кармана - показания завышены на 10-20°C относительно реальной температуры масла.
- Берут термопару с открытым спаем без защитного чехла - в масле с металлической стружкой после термообработки деталей спай быстро разрушается контактным истиранием.
Стоимость трубчатого ТЭНа для масла (без учёта датчика и монтажа гильзы) по калькулятору price-calculators.vercel.app на уровне «норма» укладывается в 2200-14 660 ₽ в зависимости от длины трубки и диаметра.1 Термодатчик с гильзой считается отдельно после уточнения посадочного места на баке.
1. Цены при закупке от 10 шт. Точный расчёт - по чертежу в день обращения.
Что прислать для расчёта
- Объём и геометрия бака: диаметр и длина, либо длина × ширина × высота
- Тип масла (индустриальное, трансформаторное, термическое) и рабочий диапазон температур
- Требуемая точность поддержания: жёсткий допуск ±1-2°C или обычная задача поддержания без термостатирования
- Напряжение сети: 220 или 380 В, схема соединения при трёх фазах
- Требования к материалу оболочки ТЭНа и гильзы датчика, если среда с присадками
- Присоединение: резьба или фланец, посадочный размер под существующий бак
- Тип датчика, если уже определились: термопара K, Pt100 или биметаллический термостат
