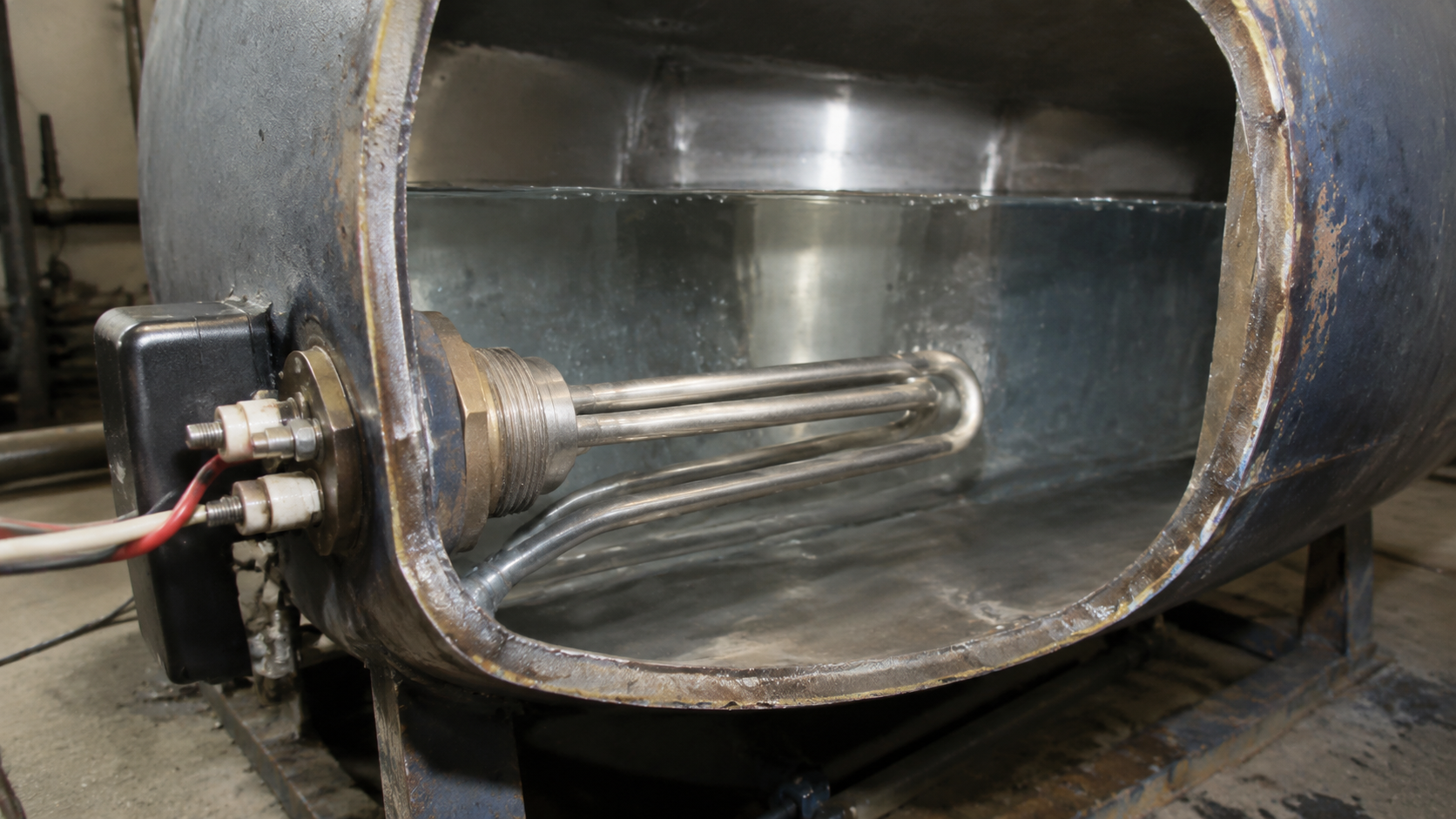

ТЭН для котла отопления: как рассчитать мощность по объёму системы и не переплатить

Подбор ТЭНа по литражу — самая частая ошибка при модернизации котельной. Заказчик смотрит на бак 300 литров и просит ТЭН 3 кВт, потому что «так было в бытовом бойлере». В промышленном контуре это не работает. Здесь теплопотери здания, проток теплоносителя и схема включения важнее литража. Разберём порядок расчёта.

Теплопотери здания — главный фактор, а не объём бака

ТЭН в системе отопления компенсирует теплопотери объекта. Если здание теряет 50 кВт, а котёл выдаёт 20 кВт — температура будет падать независимо от того, сколько литров в контуре. Литраж определяет инерционность, а мощность — способность удерживать температуру.

Базовые цифры для оценки:

• Цех с воротами, высотой потолков 6–8 м, слабой изоляцией — 80–120 Вт/м².
• Тёплый склад с сэндвич-панелями — 30–50 Вт/м².
• Административное здание с кирпичными стенами — 60–90 Вт/м².
• Модульная котельная с хорошей изоляцией — 20–30 Вт/м².

Для ангара 500 м² с высотой 6 м ориентировочные теплопотери — 40–60 кВт. Это значит, что электрокотёл должен отдавать в теплоноситель 45–70 кВт с учётом запаса на морозы. Литраж системы при этом может быть всего 1,5–2 м³ — трубы и радиаторы не вмещают больше. Вот и получается, что на 2 м³ нужно не 2 кВт, а 50 кВт.

Как литраж влияет на мощность: расчёт по времени нагрева

Литраж участвует в расчёте, но не как определяющий параметр, а как ограничение по скорости выхода на режим. Формула времени нагрева:

t = (V × ΔT × 1,163) / P

где V — объём системы, м³; ΔT — разница температур подачи и обратки, °C; P — мощность ТЭНа, кВт; 1,163 — теплоёмкость воды, кВт·ч/(м³·°C).

Пример: система объёмом 2 м³ должна прогреться с 20 до 80 °C (ΔT=60). При мощности 50 кВт время нагрева:

t = (2 × 60 × 1,163) / 50 = 2,79 часа

Это нормальный выход на рабочий режим для промышленной котельной. Если поставить 20 кВт — время вырастет до 7 часов, и в мороз котёл не успеет догнать температуру. Если поставить 100 кВт — система прогреется за 1,4 часа, но цена ТЭНов и автоматов защиты будет неоправданной.

Таблица даёт первичную прикидку. Точный расчёт делается по теплопотерям здания, а литраж уточняет время нагрева и объём расширительного бака.

Формулы для подбора ТЭНа: сопротивление, ток, схема включения

Когда мощность определена, переходим к электрическим параметрам. Однофазная нагрузка до 6–7 кВт делается на 220 В. Всё, что выше — только трёхфазное 380 В.

Для однофазного одиночного ТЭНа:

R = U² / P
I = P / U

Для трёхфазной схемы «звезда»:

I_линейный = P / (√3 × U_линейного)
R_ветви = U_линейного² / P_элемента

Пример: нужен блок-ТЭН 36 кВт на 380 В, три ветви по 12 кВт. Линейный ток:

I = 36000 / (1,73 × 380) = 54,7 А

Автомат защиты нужен на 63 А, кабель — не менее 16 мм² по меди.

По ГОСТ 13268-88 допуск по мощности ТЭНов составляет +5/−10%. То есть ТЭН 12 кВт может выдавать от 10,8 до 12,6 кВт. Допуск по сопротивлению — несимметричный: −4/+11%. Это нормально, и при заказе партии ТЭНов все экземпляры будут работать в этом диапазоне.

Конструктив: штуцер, фланец, материал оболочки, длина

Для встраивания в промышленный котёл ТЭН выбирается по трём параметрам: тип крепления, материал трубки, длина активной части.

Тип крепления. Одиночные ТЭНы до 3–6 кВт ставятся через штуцер с мелкой резьбой: G1/2", G3/4", M14×1,5 или M22×1,5. Блок-ТЭНы (несколько петель в одном корпусе) требуют фланца с крупной резьбой под шестигранник: G1,5", G2", G3", M48×2, M56×2 или M64×3. Через штуцер G1/2" физически не просунуть три петли по 12 кВт — для блок-ТЭНов всегда используется крупная фланцевая резьба.

Материал оболочки. Сталь 10 — для закрытых систем отопления с подготовленным теплоносителем. AISI 304 (08Х18Н10) — для воды с повышенным содержанием кислорода и открытых контуров. Цельнотянутая труба 12Х18Н10Т — если в контуре есть агрессивные компоненты или система используется в пищевом производстве.

Длина и диаметр. Патронные ТЭНы изготавливаются диаметром от 4 до 32 мм и длиной от 30 до 6000 мм. Для котла отопления обычно берут трубку диаметром 10–16 мм и длиной 400–800 мм — этого достаточно, чтобы разместить мощность 3–6 кВт на одну петлю в горизонтальном или вертикальном патрубке.

Если длина больше глубины бака — ТЭН упрётся в противоположную стенку или будет выступать в поток. Это решается заказом нестандартной геометрии: U-образная, W-образная форма, несколько петель в одном фланце.

Серийный ТЭН из магазина против изготовления под задачу

Готовая модель рассчитана на худший случай: универсальный диаметр, среднюю длину, усреднённую мощность. Под вашу систему она редко подходит идеально.

Пример из практики. У заказчика паровой котёл объёмом 1,8 м³, теплопотери корпуса 28 кВт. Серийный блок-ТЭН 30 кВт имеет длину активной части 1200 мм, фланец G2". При монтаже выяснилось, что в котле всего 900 мм до внутренней перегородки — ТЭН не встал.

Решение: изготовить блок-ТЭН 30 кВт с длиной трубки 800 мм, диаметром 12 мм, оболочкой AISI 304 (08Х18Н10), фланцем G2". Мощность та же, но посадочное место подошло, а удельная мощность не превысила 6 Вт/см² — для воды это безопасный режим без кипения на поверхности.

Изготовление по размерам от 1 штуки позволяет:

• подогнать длину под габарит бака или патрубка;
• задать мощность с шагом 0,1 кВт — не придётся брать ближайшее большее и переплачивать за автомат;
• выбрать резьбу под существующий фланец, а не переваривать трубы;
• поставить AISI 321 (08Х18Н10Т) или 12Х18Н10Т для сред с хлоридами, если вода в котельной жёсткая;
• указать маркировку и термопару типа K или J для подключения к автоматике.

Порядок подбора ТЭНа: пошаговый алгоритм

Чтобы сформулировать техзадание на ТЭН, нужны пять параметров:

1. Мощность — по теплопотерям здания, а не по литражу. Для котельной 1000 м² — это 60–90 кВт, для прессового участка 200 м² — 15–20 кВт.
2. Напряжение и схема включения — 220 В однофазный или 380 В трёхфазный. Для блока 30 кВт обязательна «звезда» с выведенной нейтралью или «треугольник».
3. Посадочное место — диаметр штуцера или фланца, глубина бака, расстояние до противоположной стенки.
4. Среда теплоносителя — вода, масло, пар, этиленгликоль. Для антифриза — только нержавеющая оболочка, резиновые уплотнения из EPDM.
5. Дополнительные опции — встроенная защита от перегрева, термопара, взрывозащита Ex-d для помещений с повышенной пожароопасностью.

Если присылаете чертёж или фотографию старого ТЭНа с указанием размеров — этого достаточно для изготовления точного аналога. Мощность, резьба и материал уточняются за один телефонный разговор.

Оптимальный вариант, когда ТЭН подбирается вместе с проектировщиком системы отопления: на стадии проектирования можно сразу заложить фланцевый патрубок DN100, длину трубки 600–700 мм и блок на 3 петли — тогда не придётся переделывать узел ввода после монтажа.

Для консультации по подбору мощности, посадочных размеров и материала оболочки инженеры ТЭН-Миасс отвечают по телефону и в мессенджерах.
