ТЭН для котла Купер ОК-30: замена, размеры и сроки изготовления

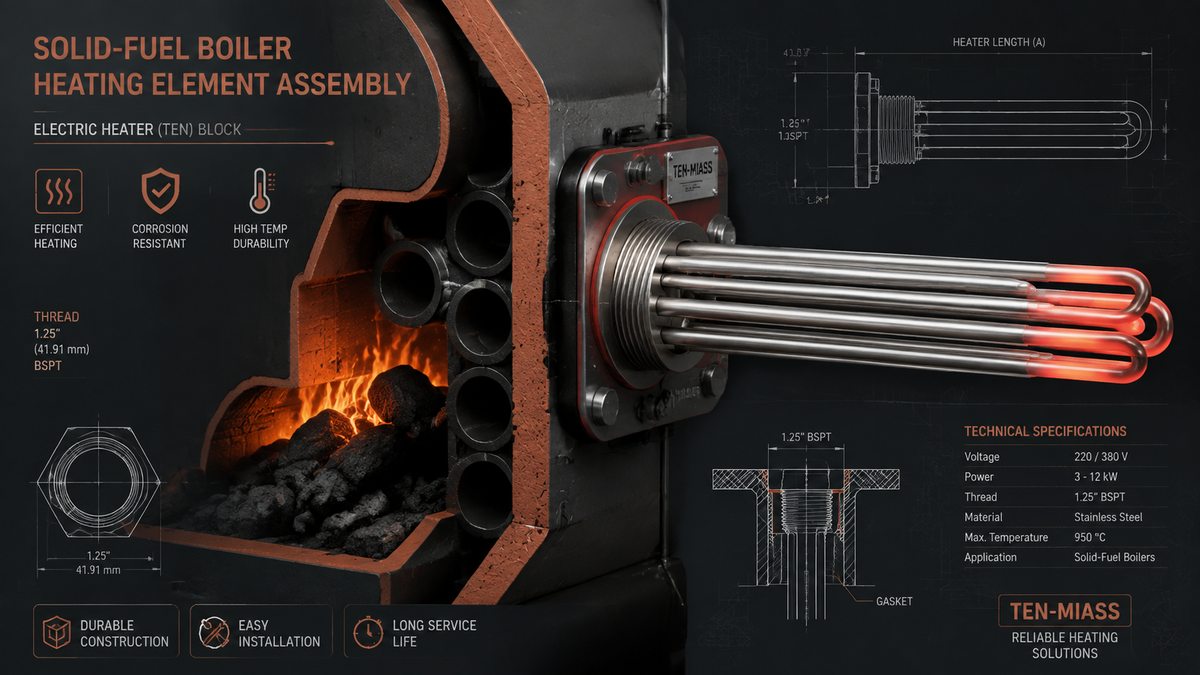

Топка прогорела ночью, к утру батареи еле тёплые, а котёл Купер ОК-30 не тянет систему электричеством. Первое, что смотрят в такой ситуации — жив ли ТЭН-блок в задней стенке. На Купер ОК-30 это резьбовой блок 6 кВт с посадочным штуцером G 1½ дюйма. Разберём, как отличить сгоревший от живого, что заказывать на замену и почему проще сделать под свой чертёж, чем ждать оригинал по 3–4 недели.
Что ставится на Купер ОК-30 штатно
Купер ОК-30 — твердотопливный отопительный котёл Теплодара с водяной рубашкой на 30 кВт тепловой мощности. Электронагреватель в нём — не основная система, а резерв на межтопочное время: чтобы не размораживались батареи, пока никто не подкидывает дрова. Теплодар ставит на свои котлы блоки ТЭН трёх номиналов — 3, 6 и 9 кВт с резьбовым фланцем G 1½. На котлы 30 кВт-класса (тот же Эксперт-30, Карбо-26/34) штатно идёт блок 9 кВт на 380 В. Как межтопочный резерв часто достаточно 6 кВт, а на однофазной сети 220 В берут 3 кВт. Точную мощность выбирают по вводу и по тому, что именно нужно — держать тепло или быстро греть.
| Параметр | Значение для Купер ОК-30 |
|---|---|
| Мощность блока | 9 кВт (штатный для 30 кВт-класса), 6 кВт (резерв), 3 кВт (однофазный) |
| Напряжение | 380 В треугольник (9 и 6 кВт) / 220 В при 3 кВт |
| Резьба посадочного штуцера | G 1½ дюйма (наружная) |
| Длина активной части | 380–420 мм |
| Материал оболочки | Нержавейка 08Х18Н10 или AISI 304 |
| Диаметр трубки | 8,5 мм (стандарт для блочных ТЭН) |
| Форма | 3 U-образных элемента на одном штуцере |
| Максимальная температура среды | до 95 °C (рабочая жидкость системы отопления) |
| Ток при 6 кВт / 380 В | 9,1 А на фазу |
Посадочное место — резьбовое гнездо в задней стенке водяной рубашки, закрыто заглушкой у моделей без электрики. Если котёл шёл в комплектации «ОК-30 с ТЭН» — там уже вкручен блок. Если базовая комплектация — вместо блока стоит пробка G 1½, её и меняют на нагреватель.
Почему перегорает
За девять лет производства мы разобрали десятки блоков от Куперов. Причина одна и та же в 80 % случаев:
- Работа без воды. Слили систему на лето и забыли отключить ТЭН от сети. Через минуту трубка раскаляется до 700 °C, нихромовая спираль пережигается, магнезит спекается. Восстановлению не подлежит.
- Накипь. В районах с жёсткой водой на трубке нарастает известковый слой. Он держит тепло у стенки, спираль не отдаёт мощность в воду, перегревается изнутри. Ресурс падает с положенных 5 лет до одного сезона.
- Скачки напряжения. Село, старая проводка, ночью 260 В в сети. Мощность растёт квадратично: при 260 В вместо 380 фазное напряжение выше нормы, ток растёт, спираль работает на пределе.
- Гидроудар. Быстрое включение циркуляционного насоса, воздушная пробка ударяет по нагретой трубке, микротрещина, пробой.
Порядок замены пошагово
- Отключить котёл от сети. Не «выключить» кнопкой, а вытащить вилку или отбросить автомат.
- Дать топке остыть, слить воду из системы через сливной кран внизу котла. Или перекрыть верхний и нижний вентили контура и слить только рубашку.
- Снять клеммную коробку с задней стенки, отсоединить три фазных провода и ноль (если есть).
- Ключом на 41 или газовым ключом выкрутить блок против часовой. Прокладка обычно паронитовая, приклеивается, иногда идёт с усилием.
- Прочистить резьбовое гнездо от накипи и старой прокладки. Проверить внутренним осмотром, нет ли трещин на сварке штуцера в стенке рубашки.
- Поставить новую паронитовую прокладку 42×50×2 мм. Вкрутить новый блок с моментом 60–80 Н·м. Не перетягивать, сорвёте резьбу в чугуне.
- Подключить фазы согласно маркировке на клеммной колодке блока. Проверить затяжку контактов.
- Наполнить систему водой, стравить воздух через кран Маевского на верхнем радиаторе.
- Дать напряжение. Первое включение на короткое время, проверить нагрев рукой по подающей трубе через 5 минут.
Что заказывать, если оригинал не поставляют
Официальный ТЭН-блок для Куперов у Теплодара периодически исчезает из продажи. Ждать поставку от 3 недель до полутора месяцев. При этом технически прибор простой: резьба G 1½, три U-образных трубки на одном фланце, стандартная длина.
Мы делаем такой блок под конкретный котёл по образцу или чертежу заказчика:
- Материал оболочки — цельнотянутая нержавейка 08Х18Н10, работает с водой без питтинга годами.
- Магнезитовая набивка с уплотнением на вибростенде, чтобы спираль не смещалась при термоударах.
- Штуцер — латунь или сталь 20, G 1½ по ГОСТ 6357.
- Клеммная колодка — керамика, с шайбами и гайками М6, под наконечники кабеля до 4 мм².
- Паспорт с указанием мощности, напряжения, материала, даты выпуска. Гарантия 12 месяцев.
Сколько это стоит и как быстро
Ориентир по срокам:
| Вариант | Срок | Особенности |
|---|---|---|
| Блок 6 кВт 380 В по образцу | 7 рабочих дней | Стандартная конфигурация, нержавейка, паспорт |
| Блок 3 кВт 220 В | 7 рабочих дней | Для однофазного подключения без замены проводки |
| Блок с термостатом на клемме | 10 рабочих дней | Встроенный биметалл на 90 °C, отсекает по перегреву |
| Нестандартная длина или материал | до 14 рабочих дней | Например Incoloy 800 для жёсткой воды |
Отгрузка СДЭК или ПЭК со склада в Миассе. По Челябинской области доставка 1–2 дня, до Москвы 3–4 дня, до Владивостока 7–10 дней. В Казахстан работаем через Райффайзенбанк, до Алматы или Астаны 5–8 дней.
Что делать прямо сейчас
Если котёл встал, а на улице минус, вариантов два. Первый: разобрать блок, замерить сопротивление мультиметром, зафиксировать причину (обрыв, пробой, короткое). Второй: параллельно скинуть нам в WhatsApp фото прибора и марку котла. Пока измеряете и вычисляете виновника, мы посчитаем срок и цену. К моменту, когда решите заказать, у вас уже будет счёт и день отгрузки.
Заказать ТЭН для Купер ОК-30 по образцу
Изготовим блок 6 кВт с резьбой G 1½ под ваш котёл. Срок 7 рабочих дней, паспорт и гарантия 12 месяцев.
