Можно ли солнечными панелями питать котёл и радиаторы
Возьмём цифру, с которой спотыкается большинство самостоятельных сборок. Человек покупает инвертор с надписью «4000 Вт», ставит батарею на 12 В и считает, что вопрос питания котла закрыт. Но 4000 Вт при 12 В со стороны аккумулятора это 4000 / 12 ≈ 333 А входного тока. Такой ток тянет ошиновку сечением в десятки квадратных миллиметров, греет клеммы, роняет напряжение на каждом контакте и заставляет инвертор уходить в защиту ещё до того, как котёл выйдет на режим. Отсюда простой вывод: чем ниже напряжение шины, тем больнее любые потери. Поэтому серьёзные автономные системы под нагрузку в киловатты собирают на шине 48 В: тот же инвертор 4000 Вт при 48 В берёт около 83 А, то есть в четыре раза меньше тока и в шестнадцать раз меньше потерь в проводке.
Почему отопление это не бойлер
Бытовой бойлер греет 80–100 литров воды раз в день и потом просто держит температуру. Отопление работает иначе: оно круглосуточно компенсирует теплопотери здания. У неутеплённого дома 100 м² эти потери легко доходят до 8–10 кВт в мороз, у хорошо утеплённого падают до 3–4 кВт. Плюс к самому котлу энергию едят циркуляционный насос, автоматика, а зимой ещё и короткий световой день, когда панели отдают минимум. Считать надо не мощность котла, а суточную энергию: теплопотери, объём теплоносителя в контуре, длительность работы, которую вы хотите обеспечить от солнца.

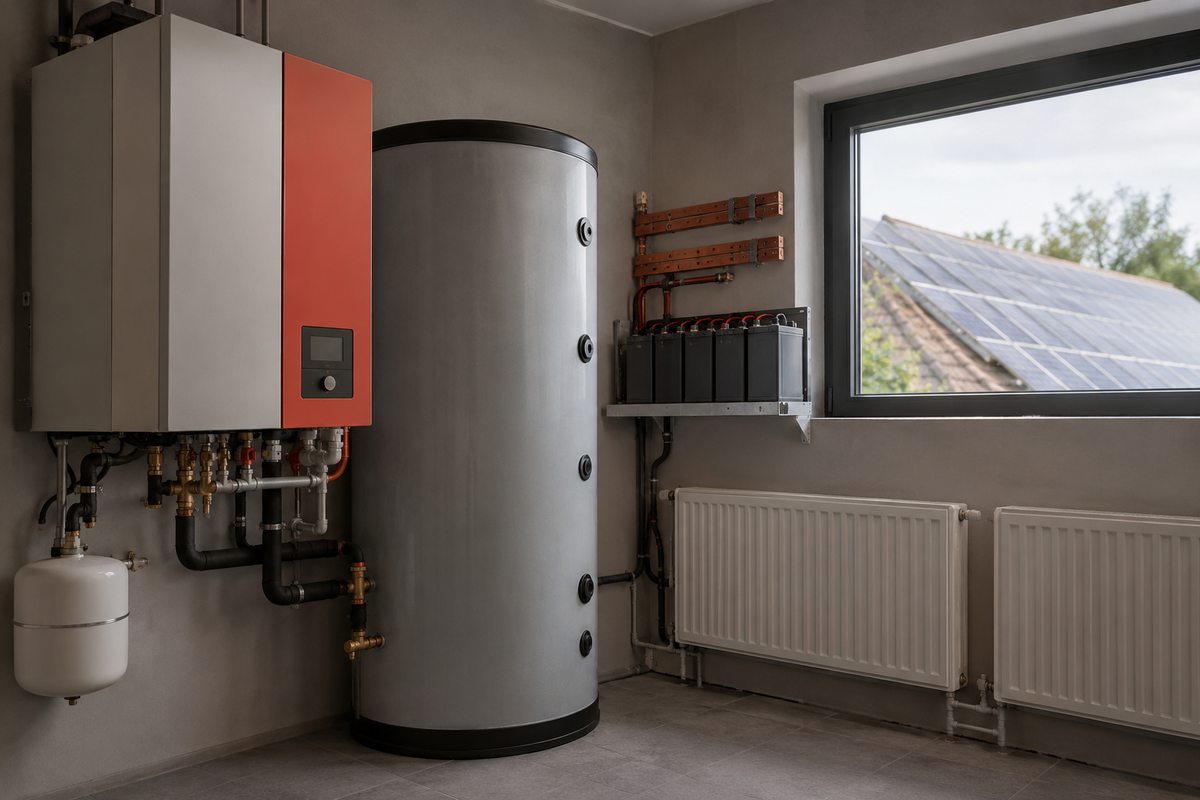

Разумная схема: солнце догревает теплоаккумулятор
Гоняться за тем, чтобы солнце тянуло всё отопление целиком, для средней полосы России бессмысленно: зимой панели дают слишком мало. Работающая схема другая. В контур ставят буферную ёмкость (теплоаккумулятор), и днём, пока есть солнце, панели через ТЭН догревают в ней теплоноситель. Электрокотёл при этом включается ступенями: сначала расходуется солнечное тепло из буфера, а сеть или другое топливо подхватывают, когда запас исчерпан. Так солнце снимает дневной пик и часть вечерней нагрузки, а не пытается заменить котёл в одиночку. Ступенчатое включение (несколько ТЭН по 0,5–1,0 кВт) позволяет плавно набирать мощность ровно под то, что реально отдаёт массив в конкретный час.
Почему шина 48 В выгоднее 12 В
Вернёмся к току. Ниже наглядное сравнение одной и той же мощности 4 кВт на разных напряжениях шины: видно, во что превращается затея питать отопление от батареи на 12 В.
| Напряжение шины | Ток при 4 кВт | Что это значит на практике |
|---|---|---|
| 12 В | ≈ 333 А | ошиновка в десятки мм², сильный нагрев, большие потери |
| 24 В | ≈ 167 А | вдвое легче, но провода всё ещё толстые |
| 48 В | ≈ 83 А | тонкий кабель, малые потери, стабильная работа под нагрузкой |
Потери в проводах растут как квадрат тока. Переход с 12 В на 48 В снижает ток вчетверо, а тепловые потери в шине примерно в шестнадцать раз. Для отопления, где нагрузка держится часами, это разница между работающей системой и постоянно горячими клеммами. Наш низковольтный ТЭН делаем как раз под шину 12, 24 или 48 В, чтобы вписать нагреватель в грамотно спроектированную сборку без лишнего инвертора там, где он не нужен.
Мощность котла: только через теплотехнический расчёт
Ходовая «формула» 1 кВт на 10 м² площади годится только для очень грубой прикидки и часто врёт в обе стороны. Реальная мощность зависит от утепления стен и кровли, площади остекления, высоты потолков, региона и требуемой температуры в доме. Дом 120 м² с плохим утеплением может требовать 12 кВт, а такой же по площади каркасник с хорошим контуром обходится 5–6 кВт. Пока не посчитаны теплопотери, любой выбор котла и тем более размера солнечного массива это гадание. От солнца обычно закрывают часть этой мощности (дневной догрев буфера), а не весь пик разом.
За 5 часов дневного солнца это 2 × 5 = 10 кВт·ч тепла в теплоаккумулятор.
Чтобы стабильно снимать 2 кВт с массива, нужен запас панелей с поправкой на облачность и КПД тракта, обычно 2,5–3 кВт номинала. Шину при такой нагрузке берут 48 В: ток около 42 А на 2 кВт против 167 А на 12 В.
Буфер на 300–500 литров хранит это тепло и отдаёт его радиаторам вечером, когда панели уже не работают. Цифры ориентировочные и зависят от дома и региона.
Безопасность: что обязательно в системе
Отопление работает без присмотра сутками, поэтому защита тут не опция. Минимальный набор:
- термостат на теплоносителе и защита от перегрева ТЭН и буфера;
- контроль давления в контуре (расширительный бак, предохранительный клапан, манометр);
- насосная автоматика: насос гоняет теплоноситель, иначе ТЭН кипятит воду в одной точке;
- защита аккумулятора от глубокого разряда и перезаряда (через контроллер и BMS);
- грамотная коммутация: на участке DC своя аппаратура защиты, на участке AC своя, каждая под свои токи.
Без насосной автоматики и термостата ТЭН быстро доводит теплоноситель в застойной зоне до кипения, а давление в закрытом контуре растёт. Без защиты батареи автономная сборка убивает дорогие аккумуляторы за один-два глубоких разряда.
Собирать отопление на 12 В. Для нагрузки в киловатты это толстая ошиновка и потери. Под котёл и радиаторы берут шину 48 В.
Выбирать котёл по площади. Без теплотехнического расчёта мощность гадается наугад, и солнечный массив под неё считается неверно.
Ставить ТЭН без термостата и насоса. Локальный перегрев, кипение теплоносителя, рост давления. Автоматика обязательна.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Что прислать для расчёта ТЭН под котёл и радиаторы
- Теплопотери дома или площадь с типом утепления, чтобы прикинуть мощность.
- Напряжение системы: 12, 24 или 48 В (для отопления обычно 48 В).
- Мощность массива панелей и ёмкость АКБ (кВт·ч или А·ч × напряжение).
- Есть ли теплоаккумулятор и на какой объём.
- Сколько ступеней нагрева нужно (несколько ТЭН по 0,5–1,0 кВт).
- Посадочное место ТЭН: тип соединения (фланец, резьба, штуцер), доступная длина, среда (вода или теплоноситель).
По этим данным подберём напряжение, сопротивление и число ступеней, изготовим низковольтный ТЭН под ваш чертёж. Для воды и теплоносителя оболочка из нержавейки AISI 321 (08Х18Н10Т). Минимальный заказ 1 штука, срок 7–14 рабочих дней, отгрузка по России и в Казахстан.
FAQ
Можно ли полностью отапливать дом от солнечных панелей?
В средней полосе России полностью закрыть отопление солнцем зимой нереально: короткий световой день и мало солнца. Работающая схема это дневной догрев теплоаккумулятора от панелей, а электрокотёл или другое топливо подхватывают нагрузку в резерве.
Почему инвертор 4000 Вт не значит 4 кВт на отопление?
4000 Вт это выходная мощность. При батарее 12 В со стороны аккумулятора это ток около 333 А, который надо провести без просадки через толстую ошиновку. На практике потери и нагрев проводов не дают снять с такой сборки заявленную мощность. Считать нужно по току шины, а не по надписи на корпусе.
Какое напряжение шины выбрать для котла и радиаторов?
Для нагрузки в киловатты берут шину 48 В. Та же мощность 4 кВт на 48 В даёт ток около 83 А против 333 А на 12 В, а потери в проводах падают примерно в шестнадцать раз. Наш ТЭН делаем под 12, 24 или 48 В под вашу сборку.
Как выбрать мощность электрокотла?
Только через теплотехнический расчёт теплопотерь дома. Правило «1 кВт на 10 м²» часто врёт: один дом на 120 м² требует 12 кВт, другой такой же по площади каркасник обходится 5–6 кВт. Без расчёта нельзя правильно выбрать и размер солнечного массива.
Что нужно для безопасной работы ТЭН в отоплении?
Термостат и защита от перегрева, контроль давления в контуре, насосная автоматика для циркуляции теплоносителя, защита аккумулятора от глубокого разряда, отдельная коммутация на участках DC и AC. Без насоса и термостата ТЭН доводит теплоноситель до кипения в застойной зоне.
Из какого материала ТЭН для воды и теплоносителя?
Для воды и теплоносителя оболочка из нержавейки AISI 321 (08Х18Н10Т). Она держит влажную среду и не ржавеет. ТЭН изготавливаем под ваше напряжение и посадочное место.
Какая минимальная партия и срок изготовления?
Минимальный заказ 1 штука. Срок 7–14 рабочих дней. Отгружаем по России и в Казахстан. Низковольтный ТЭН делаем под ваш чертёж, напряжение и сопротивление.
Пришлите напряжение системы, мощность массива и теплопотери дома. Рассчитаем ступени нагрева и изготовим ТЭН на 12/24/48 В под ваш чертёж.
