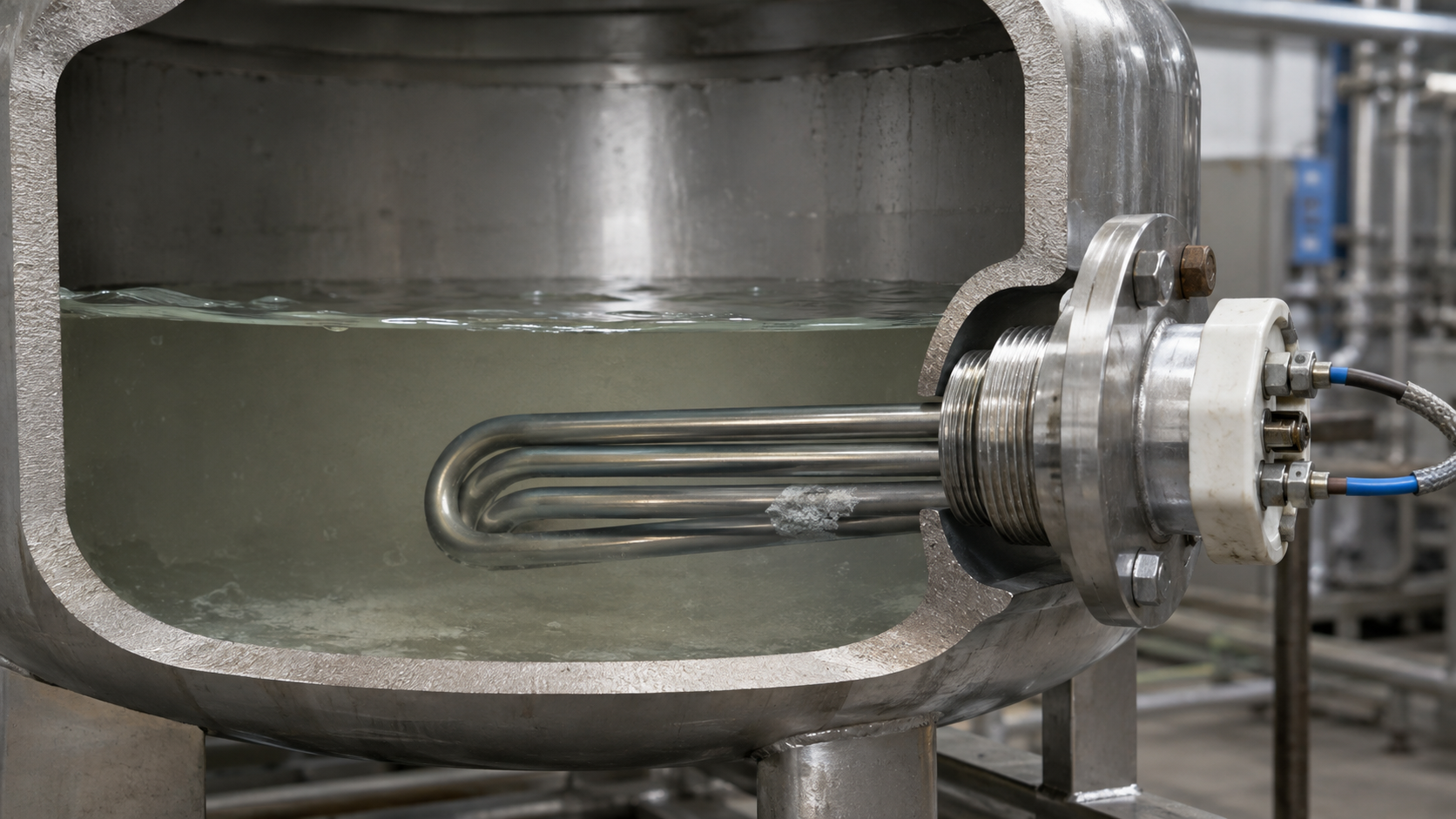

ТЭН для котла 2 кВт: устройство, подбор и замена

Электрический котёл мощностью 2 кВт — это не бытовой водонагреватель, а технологическое оборудование: подогрев моющего раствора в цеху, поддержание температуры в ёмкости на линии розлива, подготовка воды для пастеризатора. Во всех этих случаях нагревательным элементом служит трубчатый электронагреватель (ТЭН) с номинальной мощностью 2 кВт. От того, насколько правильно он подобран — по геометрии, материалу оболочки и схеме включения — зависит ресурс котла и точность поддержания температуры. Разберём конструкцию, расчёт параметров и порядок замены.

Устройство ТЭНа: что внутри и почему это важно для котла

ТЭН для котла мощностью 2 кВт — это трубчатый электронагреватель с одной или двумя петлями. Внутри металлической оболочки находится нихромовая спираль, засыпанная магнезитовой засыпкой (периклазом). Засыпка выполняет две функции: изолирует спираль от стенки и передаёт тепло от нихрома к оболочке. От её плотности зависит скорость нагрева и отсутствие локальных перегревов.

Для котлов на 2 кВт, работающих в воде или водных растворах, применяют оболочку из нержавеющей стали. По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %. Это означает, что у ТЭНа с маркировкой 2 кВт фактическая мощность может быть от 1,8 до 2,1 кВт. Соответственно, сопротивление спирали тоже отличается от номинального: несимметрично, от −4 % до +11 %.

Внутренняя спираль подбирается так, чтобы при заданном напряжении выделять нужную тепловую мощность. Для котла с однофазной сетью 220 В и мощностью 2 кВт расчётное сопротивление равно:

Реальный ТЭН из партии может иметь сопротивление от 23 до 27 Ом — это соответствует допуску ГОСТ.

Подбор ТЭНа: мощность, геометрия, материал оболочки

Серийный ТЭН 2 кВт для котла — это компромисс. Производители выпускают линейки с фиксированной длиной от 300 до 1000 мм и стандартными резьбами G1/2", G3/4", M22×1.5. Но в реальном котле важно не только получить 2 кВт, а чтобы нагревательная часть полностью погружалась в среду, а не выступала над уровнем воды. Иначе верхняя часть оболочки перегревается, и ТЭН выходит из строя за несколько месяцев, а не лет.

Поэтому при подборе ТЭНа для котла руководствуются тремя параметрами:

1. Расчётная мощность — исходя из объёма бака и времени нагрева или режима поддержания температуры.
2. Длина активной части — должна соответствовать глубине погружения. Для котлов с объёмом до 100 л обычно хватает 300–500 мм, для проточных ёмкостей — до 1000 мм.
3. Марка материала оболочки — по составу нагреваемой среды.

Ниже — таблица соответствия материалов для разных сред. Выбор оболочки — это ресурс ТЭНа и безопасность котла.

*Для масла максимальная температура ограничена не ТЭНом, а температурой деструкции масла.

Если среда — вода с жёсткостью выше 2 мг-экв/л, лучше выбирать AISI 304 (08Х18Н10) или 12Х18Н10Т. Накипь на нержавейке образуется так же, как на стали, но коррозионная стойкость выше. Для кислых и хлоридсодержащих сред применяют титан — например, в гальванических линиях или при нагреве морской воды.

Пример расчёта: «было/стало» для котла с нестандартной глубиной

Приходит заказ от пищевого цеха: котёл для пастеризации, объём 120 л, штатный ТЭН 2 кВт с длиной 300 мм перегорел через год. При вскрытии выяснилось: длина корпуса котла 600 мм, но уровень продукта опускается до 500 мм. Штатный ТЭН длиной 300 мм в нижней точке работает полностью погружённым, но корпус котла имеет зону застойной жидкости, где не происходит перемешивания, и на нагревателе растёт пригар. Температура поверхности ТЭНа превышает расчётную, накипь ускоряет перегрев.

Решение: изготовили ТЭН на 2 кВт с длиной активной части 500 мм и той же резьбой G3/4". Сопротивление осталось тем же — 24,2 Ом, мощность сохранилась. За счёт большей площади поверхности удельная нагрузка на оболочку снизилась с 6,5 до 3,7 Вт/см², что уменьшило скорость накипеобразования в 1,7 раза. ТЭН проработал уже 2,5 года без замены.

Этот случай показывает: при заказе ТЭНа для котла стоит передать производителю не только мощность, но и длину погружной части, диаметр резьбы и состав среды. Тогда элемент изготавливается по чертежу — от одной штуки.

Замена ТЭНа в промышленном котле: порядок работ

Замена ТЭНа проводится при полностью обесточенном оборудовании. Пошаговый порядок для котла с одним ТЭНом на 2 кВт:

• Отключение питания. Снять автомат, убедиться по индикатору, что фаза отсутствует.
• Слив среды. Полностью слить воду или технологический раствор. При нагреве масла — дождаться остывания ниже 40 °C.
• Отключение проводов. Снять клеммы, пометить их, чтобы не перепутать фазу и ноль.
• Демонтаж. Выкрутить ТЭН рожковым или накидным ключом. Если резьба «прикипела» — прогреть стык строительным феном до 80–100 °C.
• Очистка посадочного места. Удалить накипь с фланца и резьбы, проверить состояние уплотнительной прокладки.
• Установка нового ТЭНа. Заменить прокладку, нанести термостойкий герметик (для воды — силикон до 200 °C), вкрутить элемент от руки, затем подтянуть ключом без чрезмерного усилия.

После установки обязательно проверить сопротивление изоляции мегаомметром: норма — не менее 0,5 МОм при 500 В. Затем запустить котёл и замерить фактическую мощность по амперметру. При напряжении 220 В ток ТЭНа 2 кВт должен быть около 9,1 А.

Частые вопросы о ТЭНах для котлов 2 кВт

• Можно ли поставить ТЭН 3 кВт вместо 2 кВт в котел? Да, если сечение проводов и автомат рассчитаны на ток 13,6 А. Но перед этим проверьте, не превысит ли удельная мощность на поверхности допустимую для воды (обычно 5–7 Вт/см²). Иначе вода около ТЭНа закипит, начнётся шум и ускоренная накипь.
• Какой запас по длине ТЭНа нужен? Активная часть должна быть погружена не менее чем на 20–30 мм. Лучше, чтобы от верхней точки ТЭНа до зеркала жидкости оставалось не менее 50 мм.
• Что делать, если резьба старого ТЭНа не совпадает с новой? По ГОСТ 13268-88 допускается изготовление ТЭНа с любой резьбой под заказ. На нашем производстве изготавливаем штуцеры G1/2", G3/4", M14×1.5, M22×1.5, а для фланцевых блок-ТЭНов — G1.5", G2", G3" и метрические M48×2, M56×2, M64×3. Если у вашего котла нестандартная резьба — пришлите образец или чертёж.
• Сколько служит ТЭН в котле с водопроводной водой? При жёсткости 4–6 мг-экв/л и температуре 70–80 °C — от 1 до 2 лет. При использовании умягчённой воды — 5 лет и более. Увеличение длины ТЭНа снижает удельную мощность и повышает ресурс.
• Можно ли заказать ТЭН 2 кВт с термодатчиком для котла? Да, в ТЭН можно встроить термопару типа K или J, а также термостат с капиллярной трубкой. Это стандартная опция для котлов, работающих в автоматическом режиме.

Если ваш котёл имеет нестандартную глубину или диаметр горловины, пришлите нам фото старого ТЭНа с линейкой — изготовим замену по размерам от одной штуки, срок 5–10 дней.
