ТЭН для котельной: блок-ТЭН по чертежу заказчика
Блок-ТЭН для электрокотла обходится от 3510 ₽ за 3 кВт до 21700 ₽ за 18 кВт при заказе от 10 шт. и готов за 7-14 рабочих дней. Резьбу, фланец и посадочные размеры повторяем с фото штатного узла. Если в контуре антифриз, а не вода, мощность считается по другой теплоёмкости: 0,00093 кВт·ч/(л·°C) против 0,00116 у воды. Эту разницу чаще всего путают в заявках на замену.

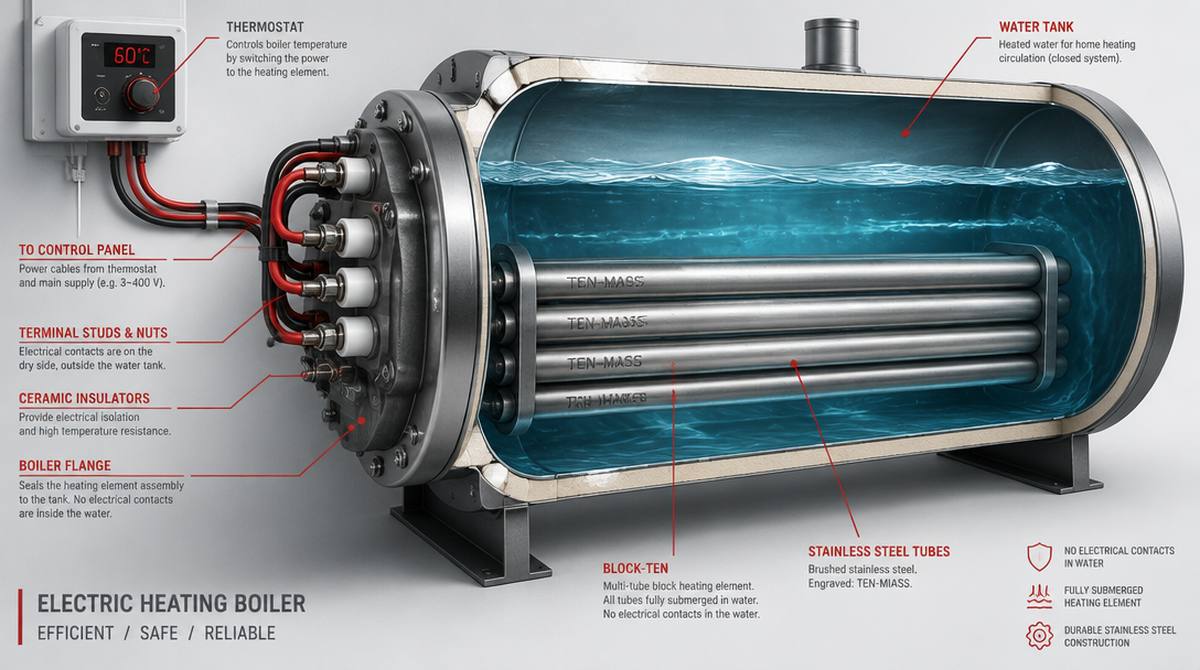

Трубки блок-ТЭНа погружены в теплоноситель полностью, электрические контакты вынесены на сухую сторону фланца
Когда в котельной без блок-ТЭНа не обойтись
Три сценария повторяются в заявках чаще всего. Первый: в готовом электрокотле сгорел штатный блок, оригинал производитель не поставляет отдельно или везёт его дольше, чем стоит котельная. Второй: котельную переводят с газа или дров на электричество, и блок-ТЭН ставят на щиток как основной источник тепла. Третий: блок нужен как резерв, чтобы котельная не встала при обрыве подачи газа или поломке твердотопливного котла зимой.
Во всех трёх случаях задача одна: элемент должен встать на штатное место без переделки бака, проводки и автоматики. Поэтому основа заявки не мощность, а точные размеры посадочного узла.
Вода или антифриз: почему нельзя считать мощность одной формулой
Мощность для нагрева жидкости за заданное время считается так: P = c × V × ΔT / t, где c это удельная теплоёмкость, V это объём в литрах, ΔT это разница температур, а t это время в часах.
Для воды c = 0,00116 кВт·ч/(л·°C). Для типового антифриза на основе этиленгликоля c ниже, около 0,00093 кВт·ч/(л·°C): жидкость запасает меньше тепла на каждый градус нагрева. Разница ощутима: на 80 л теплоносителя, нагрев с 15 до 65 °C за 40 минут, вода потребует около 7 кВт, антифриз с тем же объёмом и временем потребует около 5,6 кВт.
| Теплоноситель | c, кВт·ч/(л·°C) | 80 л, ΔT 50°C, 40 мин |
|---|---|---|
| Вода | 0,00116 | ≈ 6,96 кВт |
| Антифриз (этиленгликоль) | 0,00093 | ≈ 5,58 кВт |
Если систему на антифризе посчитать по формуле для воды, блок выйдет мощнее необходимого, а это переплата за элемент, автоматику и сечение проводки. Обратная ошибка опаснее: посчитать водяную систему по антифризной формуле, тогда блока не хватит, котёл не выйдет на температуру за расчётное время, и щиток будет держать нагрузку дольше, чем рассчитано.
Что прислать, чтобы блок встал без доработки
Резьбу и фланец не подбирают по каталогу производителя котла, их снимают с фактического узла. Достаточно четырёх фото и пары размеров:
- Фото штатного ТЭНа целиком, до и после демонтажа
- Резьба или диаметр фланца, число и шаг крепёжных отверстий
- Длина погружной части от фланца до конца трубки
- Мощность и напряжение с шильдика (однофазный 220 В или трёхфазный 380 В)
- Теплоноситель (вода, антифриз, тосол) и его концентрация, если известна
Конкретные марки котлов заранее не угадать: у одного и того же производителя резьба меняется между сериями и годами выпуска. Поэтому расчёт всегда идёт от фото и размеров, а не от названия модели.
Почему тонкий элемент в котле сгорает за пару месяцев
Дело в ваттной нагрузке, не в качестве нихрома. ГОСТ 13268-88 допускает для воды при принудительной циркуляции 8-12 Вт/см² активной поверхности. Для элемента на 2 кВт диаметром 10 мм это означает активную длину не короче 650 мм, при такой длине нагрузка держится на 9,8 Вт/см², в пределах нормы.
Если циркуляция в котле слабая или зона рядом с элементом застойная (воздушный карман, накипь на стенке бака), реальный допустимый предел падает до 3-5 Вт/см², это уже режим «вода стоячая». Тот же элемент 650 мм в такой зоне работает с перегрузкой почти в 2 раза, а безопасная длина для тех же 2 кВт вырастает до 1273 мм. Отсюда типичная картина: котёл со штатным элементом отработал три года, а после замены «на аналог» новый сгорает через два месяца, потому что в заявке не указали, что насос в контуре стоит слабый или в баке скопился воздух.
Сопротивление блок-ТЭНа по мощности
В котельных блок-ТЭН чаще всего собран из трёх элементов по схеме звезда на 380 В, фазное напряжение на каждом элементе 220 В. Сопротивление считается через R = U² / P, коридор задаёт допуск по мощности +5/−10 % из ГОСТ 13268-88.
| Блок, кВт | На элемент, кВт | R элемента, Ом | Коридор ГОСТ, Ом |
|---|---|---|---|
| 3 | 1,0 | 48,4 | 46,1–53,8 |
| 6 | 2,0 | 24,2 | 23,0–26,9 |
| 9 | 3,0 | 16,1 | 15,4–17,9 |
| 12 | 4,0 | 12,1 | 11,5–13,4 |
| 15 | 5,0 | 9,7 | 9,2–10,8 |
| 18 | 6,0 | 8,1 | 7,7–9,0 |
Если мультиметр показывает сопротивление элемента вне коридора своей строки, элемент менять: заниженное значение означает частичное замыкание витков, завышенное указывает на подгоревший контакт или частично выгоревшую нить.
Сколько стоит и сколько ждать
По прайс-калькулятору ten-miass.ru, уровень «норма»: блок-ТЭН 3 кВт стоит от 3510 ₽, 18 кВт до 21700 ₽. Цены при закупке от 10 шт.; для разовой замены одного блока под котельную точную сумму считаем по присланным размерам в день обращения. Срок изготовления 7-14 рабочих дней, отгрузка СДЭК или ПЭК по России и в Казахстан.
Частые ошибки при заказе
Главная ошибка: заказывать «точную копию» сгоревшего элемента, не выяснив причину поломки. Если причина в застойной зоне или накипи, новый элемент повторит судьбу старого за тот же срок. Вторая ошибка: присылать мощность и напряжение без размеров резьбы, тогда без фото фланца расчёт стоит на паузе. Третья: путать теплоёмкость воды и антифриза при расчёте мощности, о чём выше.
Нужен блок-ТЭН для котельной под конкретный узел?
Пришлите фото фланца и данные с шильдика, посчитаем мощность и сроки в день обращения.
Оформить заказЧастые вопросы
Разберитесь заодно с сопротивлением конкретного элемента (таблица по напряжениям на примере 1 кВт) и с устройством сухого ТЭНа в гильзе, если в котельной стоит именно он (разбор конструкции).
