ТЭН для кондитерского цеха: расчёт нагревателей для расстойного шкафа, печи и фритюрницы

В кондитерском производстве три типа оборудования задают три принципиально разные тепловые среды: влажный воздух расстойного шкафа при 35–45 °C, сухой воздух пекарской печи при 200–300 °C и растительное масло фритюрницы при 160–180 °C. Один и тот же трубчатый электронагреватель физически не справится с этими задачами одинаково хорошо. Удельная допустимая нагрузка на поверхность, материал оболочки и геометрия ТЭНа подбираются отдельно для каждого узла. Ниже — инженерные параметры, на которые опираются при заказе нагревателей на производстве ТЭН-Миасс.

Особенности нагревателей расстойного шкафа

Расстойный шкаф работает с температурой до +45 °C и влажностью 75–85 %. ТЭН находится в воздушной среде с повышенной влажностью и периодическим конденсатом. Поэтому оболочка — только нержавеющая сталь: AISI 304 (08Х18Н10) или цельнотянутая бесшовная труба 12Х18Н10Т для пищевых сред. Углеродистая сталь 10 в этом узле быстро покроется коррозией по линии сварного шва или на торцевых заглушках.

Удельная нагрузка на поверхности ТЭНа для влажного воздуха — не более 2 Вт/см². Мощность шкафа рассчитывают по тепловому балансу с учётом потерь через корпус и вентиляцию. Ориентировочно для промышленного шкафа на тележку с 20–30 гастроёмкостями достаточно 6–12 кВт суммарной мощности. Нагреватели в таком шкафу чаще всего монтируются через фланец G1¼" или G1½" — как блок из 2–3 труб, или одиночные ТЭНы с резьбой G¾".

ТЭНы для кондитерских печей: высокие температуры и блок-модули

В жарочных и пекарских шкафах ТЭНы работают в сухом воздухе при 250–350 °C. Для таких условий применяют трубчатые нагреватели с оболочкой из стали 10 или нержавеющей стали AISI 321 (08Х18Н10Т) — легированная сталь устойчива к окалине при циклическом нагреве. Мощность печи от 10 до 50 кВт набирается не одним гигантским ТЭНом, а группой блоков. Стандартные фланцы для блок-ТЭНов — это резьбы G1½", G2", G3", M48×2, M56×2, M64×3 под ключ-шестигранник. Через такой фланец проходит 3, 6 или 9 петель ТЭНа, соединённых в звезду или треугольник.

Ключевая проблема серийных нагревателей для печей — несоответствие длины трубки зоне обдува. Вентилятор печи создаёт поток горячего воздуха, и если ТЭН короче или длиннее технологической зоны, перегрев соседствует с недогревом. Поэтому для кондитерских печей чаще заказывают ТЭНы «по месту»: замеряют от внутренней стенки до вентиляционной решётки. Диаметр трубки от 8 до 12 мм, длина — от 500 до 1500 мм, мощность одной петли — 1,5–3 кВт.

Нагреватели для фритюрниц: расчёт по маслу

Фритюрница — самый ответственный узел с точки зрения перегрева масла. Масло — диэлектрик, но при высокой температуре поверхности ТЭНа оно начинает разлагаться: появляется горечь, дым, ускоряется окисление. Поэтому для фритюрниц ограничивают удельную поверхностную нагрузку до 1,5 Вт/см². Для сравнения, для воды допустимо 4–6 Вт/см², для открытого воздуха — 1 Вт/см².

Например, фритюрная ванна объёмом 40 л масла для жарки пончиков. Время разогрева с 20 °C до 180 °C — 25 минут. Полезная теплоёмкость масла: 40 кг × 2,1 кДж/(кг·К) × 160 К = 13 440 кДж. Необходимая мощность на нагрев без учёта потерь: 13 440 / (25 × 60) ≈ 8,96 кВт. С учётом потерь через стенки ванны (обычно 15–20 %) берут три ТЭНа по 4 кВт, суммарно 12 кВт, и монтируют их через фланцы G1½".

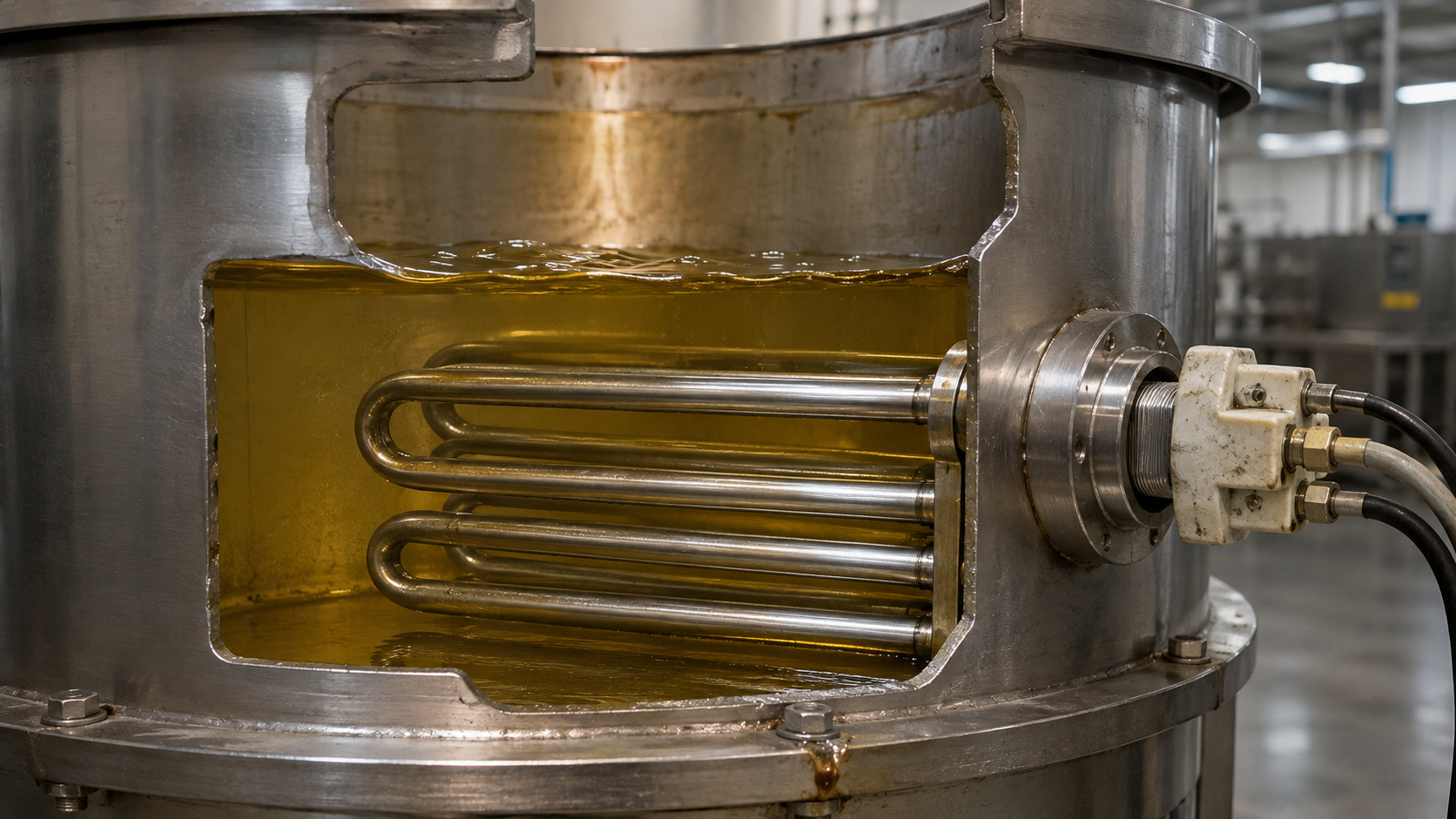

Конструкция ТЭНа для фритюра — это, как правило, одиночный U-образный нагреватель с резьбой G¾" или M22×1,5 (мелкая резьба на одну петлю) либо блок из трёх петель с фланцем G2". Материал оболочки — сталь 10 или AISI 304 (08Х18Н10). Важно, чтобы зона нагрева была полностью погружена в масло; контакт трубки с воздухом допускается только в нерабочей зоне.

Расчёт параметров ТЭНа: формулы для проверки перед заказом

Любой ТЭН маркируется по мощности и сопротивлению. Соответствие проверяется по закону Ома. Для однофазного одиночного нагревателя:

R = U² / P, где U — рабочее напряжение, P — номинальная мощность.

Пример: ТЭН 2 кВт на 220 В должен иметь сопротивление 220² / 2000 = 24,2 Ом.

Для трёхфазного блока, соединённого звездой, сопротивление одной ветви:

R = U_лин² / P_эл, где U_лин — линейное напряжение (380 В), P_эл — мощность одной ветви.

Линейный ток при звезде:

I = P_общ / (√3 × U_лин).

Например, блок ТЭНов 12 кВт, 380 В, звезда: P каждой ветви = 4 кВт, R = 380² / 4000 = 36,1 Ом, ток I = 12000 / (1,73 × 380) = 18,2 А.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %. Соответственно, допуск по сопротивлению несимметричный: −4 %/+11 %. Если замеренное сопротивление входит в этот диапазон, ТЭН соответствует номиналу.

Что указать в заказе на ТЭН для кондитерского цеха

Производство ТЭН-Миасс изготавливает нагреватели по чертежу заказчика партией от 1 штуки. При обращении понадобятся параметры, которые определяют геометрию и электрические характеристики:

• диаметр трубки — от 4 до 32 мм, обычно 8,5; 10; 12 мм для печей и фритюрниц;
• длина трубки по зоне нагрева — от 30 до 6000 мм;
• мощность и напряжение — например, 2 кВт, 220 В или блок 9 кВт, 380 В;
• среда — масло, влажный воздух, сухой воздух; температура среды;
• тип присоединения — одиночная резьба G½", G¾", M22×1,5 или фланец G2", M56×2;
• наличие термопары типа K или J в зоне нагрева для контроля температуры.

Если старого ТЭНа нет, но есть фото или посадочный фланец — этого достаточно для воспроизведения геометрии. При этом серийный нагреватель «по каталогу» часто неоптимален: у него другая длина зоны нагрева, другое количество петель или не тот материал оболочки. ТЭН, изготовленный под задачу, даст ровный нагрев и больший ресурс.

Для кондитерского цеха точная геометрия нагревателя определяет не только скорость разогрева, но и качество продукта — от подъёма теста до румяной корочки. Закажите ТЭНы по чертежу вашего оборудования на производстве ТЭН-Миасс — рассчитаем мощность, материалы и резьбу под конкретную задачу.
