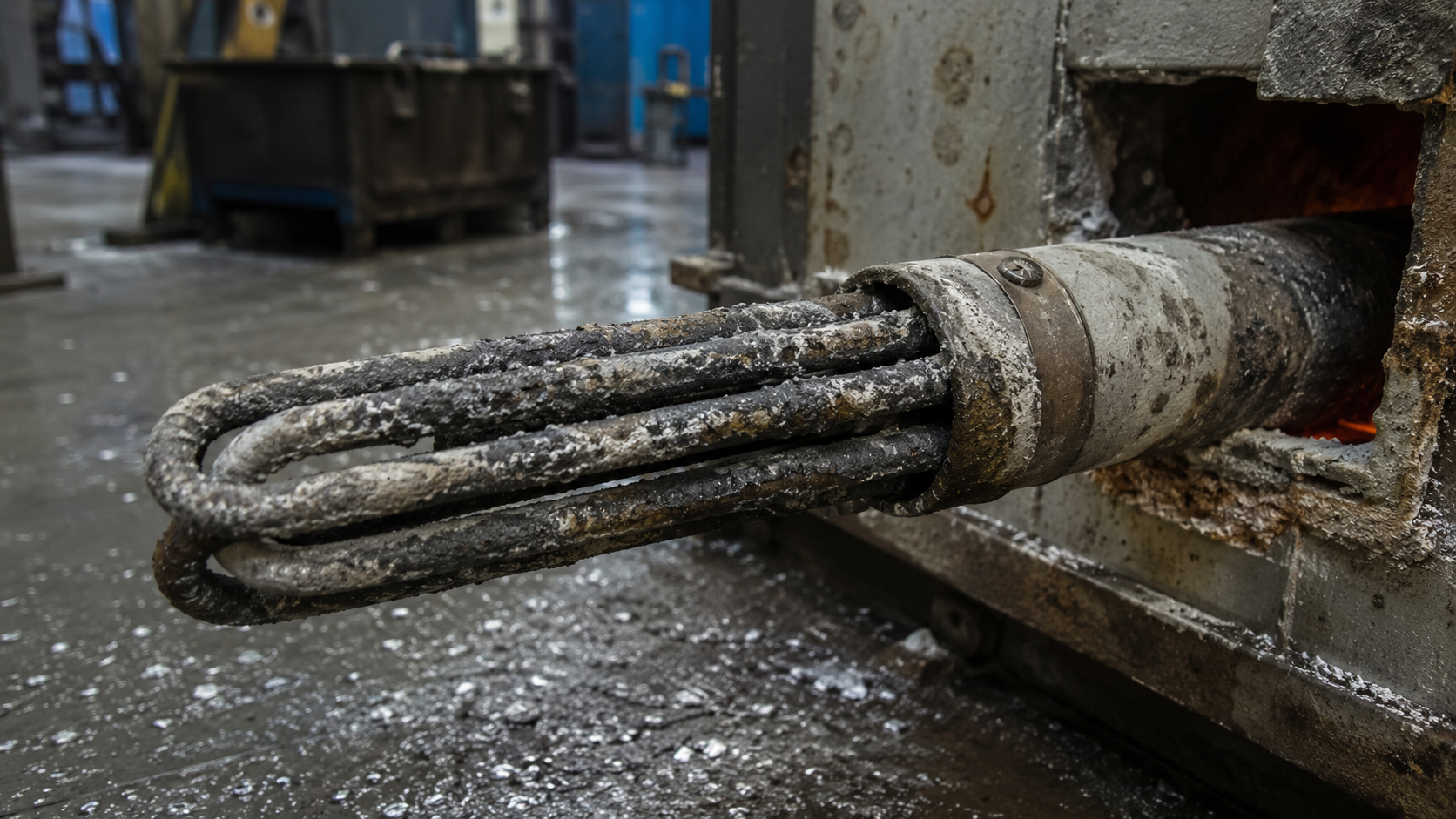

ТЭН для литейного производства: подбор нагревателя для тигля и колокольных печей
Нагрев тиглей, колокольных печей и ванн расплава в литейных цехах требует источников тепла с высокой удельной мощностью, стабильной геометрией и стойкостью к агрессивным средам. В отличие от воздушных или водяных систем, здесь рабочая температура превышает 600 °C, а контакт с расплавом солей, алюминия, цинка или меди предъявляет жёсткие требования к материалу оболочки и конструкции выводов. Ниже — инженерный подход к выбору ТЭН для литейного оборудования: от расчёта мощности до замены по чертежу.
Конструктивные особенности ТЭН для колокольных печей и тиглей
Колокольная печь — это подвижный нагревательный колпак, который опускается на неподвижный под с садкой. Нагреватели работают в режиме циклического нагрева-охлаждения, часто в атмосфере защитных газов (азот, аргон) или с доступом кислорода. Основные требования к ТЭН в таких печах:
- Длина активной части — точно под габарит колпака, обычно 800–2000 мм.
- Материал оболочки — AISI 321 (08Х18Н10Т) для сред с переменным окислением или AISI 316 (10Х17Н13М2) для агрессивных газовых сред.
- Выводы — изолированные керамическими бусами, с термостойкими наконечниками (до 650 °C на контактной группе).
- Резьба крепления — фланец G1.5" или G2" под шестигранник, реже M48×2.
Для тигельных печей (плавка алюминия, цинка, силумина) ТЭН монтируют в стенки тигля или в донную часть. Здесь критичен зазор между корпусом нагревателя и стенкой тигля — не менее 10 мм, чтобы избежать локального перегрева и прогорания. Для тиглей из чугуна или жаропрочной стали обычно применяют ТЭН с удельной мощностью 5–8 Вт/см², для керамических тиглей — не более 4 Вт/см².
Расчёт мощности нагревателя для литейной ванны
Подбор мощности ведут по формуле теплового баланса:
P = (m × c × ΔT) / (t × η)
где m — масса расплава (кг), c — теплоёмкость металла (Дж/кг·°C), ΔT — разница температур от начальной до рабочей (°C), t — время нагрева (с), η — КПД печи (0,6–0,8 для колокольных, 0,7–0,85 для тигельных).
Пример: алюминиевый тигель 500 кг, нагрев с 20 до 720 °C за 2 часа. Теплоёмкость алюминия 900 Дж/кг·°C, КПД 0,75. Мощность:
P = (500 × 900 × 700) / (7200 × 0,75) ≈ 58 333 Вт ≈ 58 кВт
При напряжении 380 В (трёхфазная звезда) ток на фазу: I = 58 000 / (√3 × 380) ≈ 88 А. Сопротивление каждой ветви (три параллельных группы) для одноэлементного ТЭН: R = (380²) / (58 000 / 3) ≈ 7,5 Ом. Допуск по ГОСТ 13268-88: +5/−10% по мощности, что соответствует разбросу сопротивления −4/+11%.
На практике для тиглей до 200 кг удобнее использовать блок-ТЭН на 12–18 кВт с тремя U-образными элементами в одном фланце. Для крупных печей (500–1000 кг) — несколько блоков, смонтированных в боковых стенках.
Материалы оболочки для агрессивных расплавов
| Среда / расплав | Рабочая температура, °C | Рекомендуемый материал оболочки | ГОСТ-аналог |
|---|---|---|---|
| Алюминий (Al), силумин | 660–750 | AISI 321 (08Х18Н10Т) | 08Х18Н10Т |
| Цинк (Zn), латунь | 420–600 | AISI 316 (10Х17Н13М2) | 10Х17Н13М2 |
| Свинец (Pb), баббит | 350–500 | AISI 304 (08Х18Н10) | 08Х18Н10 |
| Соляные ванны (NaCl, KCl) | 600–850 | Inconel 600 (ХН78Т) | ХН78Т |
| Медь (Cu), бронза | 1080–1200 | Inconel 601 (ХН60ВТ) | ХН60ВТ |
Для сред с высоким содержанием серы или хлора (например, соляные ванны для закалки) применяют Incoloy 800 (ХН32Т) — он устойчив к межкристаллитной коррозии до 900 °C. Для плавки цинка и латуни достаточно AISI 316 (10Х17Н13М2) — он не взаимодействует с цинком при 450–550 °C. Алюминий к корпусам из нержавейки не прилипает при соблюдении рабочего зазора, но при нарушении режима возможна диффузия — тогда переходят на Inconel 600 (ХН78Т) с защитным покрытием.
Замена и изготовление под чертёж: что важно
Литейные ТЭН редко бывают стандартными — длина активной части, форма (U-образная, W-образная, прямая), диаметр трубки (10–20 мм) и тип выводов (шпилька под наконечник или гибкий кабель) задаются конструкцией печи. При заказе замены по старому ТЭН (по фото или размерам) инженеру достаточно сообщить:
- общую длину и длину активной части (без холодных концов);
- диаметр трубки и толщину стенки (обычно 1,0–1,5 мм);
- рабочее напряжение и требуемую мощность;
- материал оболочки и среду (расплав, газ, воздух);
- тип резьбы или фланца (G1.5", G2", M48×2, M56×2);
- наличие термопары (тип K, J, T) во встроенном кармане.
Пример из практики: для колокольной печи отжига медной ленты (рабочая температура 650 °C) требовался ТЭН длиной 1200 мм с U-образным изгибом и фланцем G2". Стандартная продукция сетевиков — прямая трубка 1,5 кВт — не подходила. Изготовили под чертёж: 8 кВт, AISI 321 (08Х18Н10Т), три петли на фланце, с термопарой K в гильзе. Срок — 7 дней, партия — 2 шт. (основной + резервный).
Типичные ошибки при подборе ТЭН в литейке
- Завышенная удельная мощность. Для тигля с алюминием 8–10 Вт/см² приводит к локальному перегреву и прилипанию расплава. Оптимум — 5–6 Вт/см².
- Игнорирование теплового расширения. При нагреве до 700 °C трубка удлиняется на 1,2–1,5 мм на каждые 100 мм длины. Если не предусмотреть компенсационный зазор, ТЭН деформируется или разрушит фланец.
- Негерметичный ввод. В колокольных печах с защитной атмосферой (азот, водород) уплотнение ввода должно выдерживать избыточное давление 0,3–0,5 бар. Используют сальниковые вводы с графитовой набивкой.
- Отсутствие термопары. Для литейных ТЭН с мощностью свыше 5 кВт обязателен встроенный термодатчик — иначе перегрев спирали разрушает магнезитовую засыпку (периклаз) за 20–30 циклов.
