ТЭН для колодки затяжки пятки: изготовление нагревателя по размерам

Машина затяжки пятки работает при температуре 120-150°C. Нагреватель внутри колодки держит этот режим непрерывно по 8-16 часов в смену. Когда он перегорает, линия останавливается. Запасного, как правило, нет: размер нестандартный, в магазин не сходишь. На поиск и доставку аналога уходит от недели до месяца. Именно поэтому стоит иметь хотя бы один запасной нагреватель под конкретную колодку.

Выход из строя чаще всего случается не из-за брака, а из-за природы работы: постоянные циклы нагрева и охлаждения создают термическое напряжение, а вибрация от прессующего механизма ускоряет усталость нагревательной спирали. Правильно подобранный нагреватель с нужным диаметром, мощностью и длиной нагревательной части служит 1,5-3 года вместо 2-3 месяцев.

Конструкция нагревателя для колодки пятки

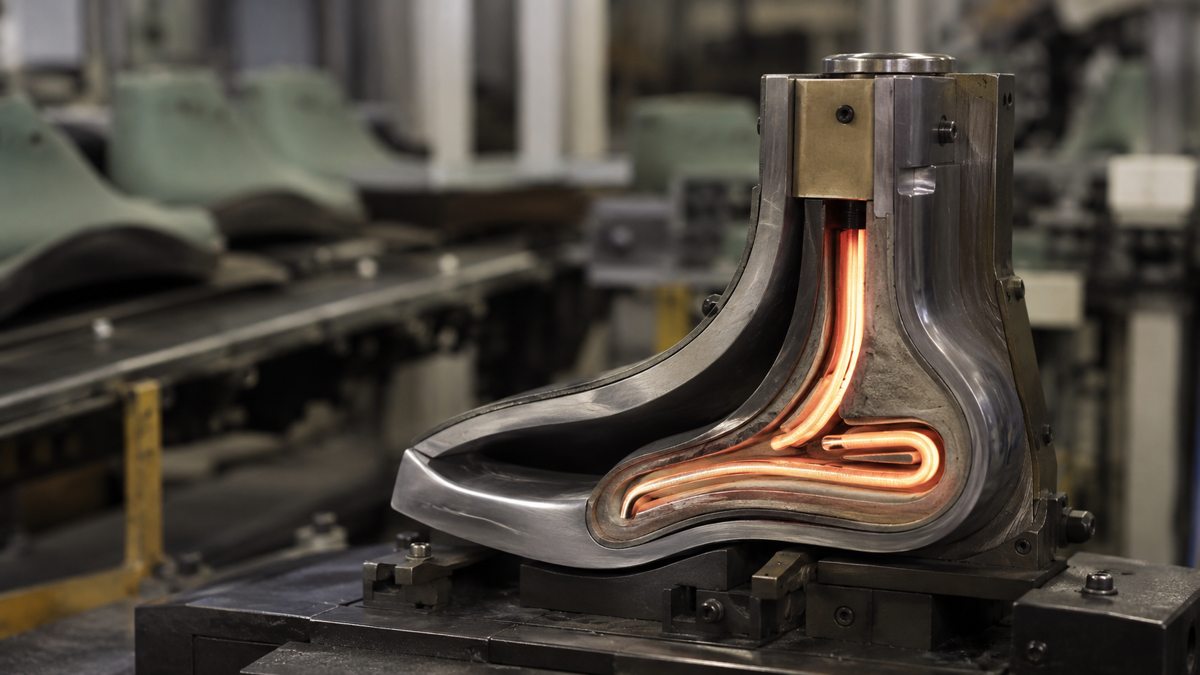

Нагреватель для обувной колодки, как правило, это патронный ТЭН (картридж-хитер) цилиндрической формы. Он вставляется в канал колодки с небольшим натягом или на термопасте и нагревает металл колодки кондуктивно.

• Форма: цилиндрический патрон или U-образный ТЭН, в зависимости от конструкции машины. Большинство современных итальянских и тайваньских машин используют патронные нагреватели.
• Диаметр посадочного гнезда: чаще всего 8, 10 или 12 мм. Реже 6 мм у японского оборудования и 16 мм у более старых машин.
• Мощность: 100-400 Вт в зависимости от теплоёмкости колодки и скорости набора температуры. Чаще всего встречается диапазон 150-250 Вт.
• Напряжение: 220 В для оборудования под российскую сеть, 110 В для части импортных машин. Бывает 24 В и 48 В в машинах с низковольтным питанием нагрева.
• Выводы: гибкий кабель в оплётке из стекловолокна или силикона с рабочей температурой не менее 200°C. Длина вывода подбирается под конкретную машину, обычно 200-600 мм.
• Материал оболочки: нержавеющая сталь AISI 304 или 12Х18Н10Т для стойкости к нагреву и механическому истиранию о стенки канала.

Таблица типовых параметров нагревателей для обувных колодок

Мы изготавливаем патронные ТЭН диаметром от 4 до 32 мм и длиной от 30 до 6000 мм. Если ваш нагреватель не попал в таблицу, это не значит, что его нельзя сделать. Нестандарт обсуждается индивидуально.

Как заказать замену нагревателя для колодки пятки

Самое важное при заказе: точные размеры. Даже отклонение диаметра на 0,5 мм может привести к тому, что нагреватель болтается в канале и перегорает снова через месяц. Есть три рабочих способа передать размеры.

Способ 1. Фото с рулеткой рядом. Сфотографируйте снятый нагреватель, положите рядом рулетку или монету для масштаба. По снимку мы уточним все размеры и попросим промерить то, что непонятно.

Способ 2. Самостоятельные замеры штангенциркулем. Снимите старый нагреватель и измерьте: диаметр корпуса, полную длину нагревателя, длину нагревательной части (от торца до начала вывода), длину вывода, диаметр вывода. Если есть маркировка на корпусе или в паспорте машины, укажите напряжение и мощность.

Способ 3. Чертёж или эскиз. Если у вас есть схема машины или технический паспорт, пришлите его сканом. Мы сами выберем нужный нагреватель.

Что обязательно нужно замерить перед заказом:

• Диаметр корпуса нагревателя (штангенциркулем, не на глаз)
• Полная длина нагревателя с выводами
• Длина нагревательной части (металлический цилиндр без вывода)
• Длина кабельного вывода
• Напряжение и мощность (указаны на корпусе или в паспорте машины)

Если старый нагреватель не сохранился и доступен только канал в колодке: замерьте диаметр канала и его глубину. Этого достаточно для начала. Мощность подберём исходя из стандартной нагрузки для данного типа оборудования.

Часто задаваемые вопросы

Какой диаметр нагревателя для обувной колодки встречается чаще всего?

В большинстве машин затяжки пятки используются патронные ТЭН диаметром 8, 10 или 12 мм. Реже встречаются 6 мм (японское оборудование) и 16 мм (старые советские машины). Перед заказом лучше замерить штангенциркулем посадочный канал в колодке, а не корпус старого нагревателя: при нагреве металл расширяется, и изношенный нагреватель может быть на 0,1-0,2 мм тоньше номинала.

Можно ли сделать нагреватель на 110В для импортной обувной машины?

Да. Мы изготавливаем ТЭН на любое напряжение от 12 до 380 В, в том числе на 110 В и 220 В для европейских и азиатских машин. Напряжение указывается при заказе. Если на старом нагревателе есть маркировка, например 110V 200W, её достаточно для изготовления замены.

Сколько времени занимает изготовление нагревателя для колодки пятки?

Стандартный срок изготовления патронных ТЭН для обувного оборудования составляет 7-14 рабочих дней с момента получения размеров и оплаты. При наличии аналога на складе возможна отгрузка быстрее. Доставка по РФ и Казахстану через СДЭК или ПЭК.

Как понять, что нагреватель в колодке перегорел?

Самый простой способ: мультиметр в режиме измерения сопротивления. Рабочий нагреватель 200 Вт при 220 В должен показывать около 242 Ом (формула: U² / P = 220² / 200). Обрыв даёт бесконечное сопротивление. Если мультиметра нет: колодка перестаёт прогреваться до рабочей температуры, машина медленнее формирует задник или не формирует вовсе.

Почему нагреватель в обувной колодке горит каждые 2-3 месяца?

Три самых частых причины. Первая: люфт в посадочном гнезде. Нагреватель болтается, перегревается в точках касания. Нужен точный диаметр и термопаста. Вторая: неисправный терморегулятор. Колодка перегревается выше нормы, спираль сгорает раньше времени. Проверить пирометром рабочую температуру. Третья: длина нагревательной части не совпадает с длиной канала. Участок спирали оказывается в воздухе и за несколько недель перегорает. При заказе замены правильная длина нагревательной части решает все три проблемы.
