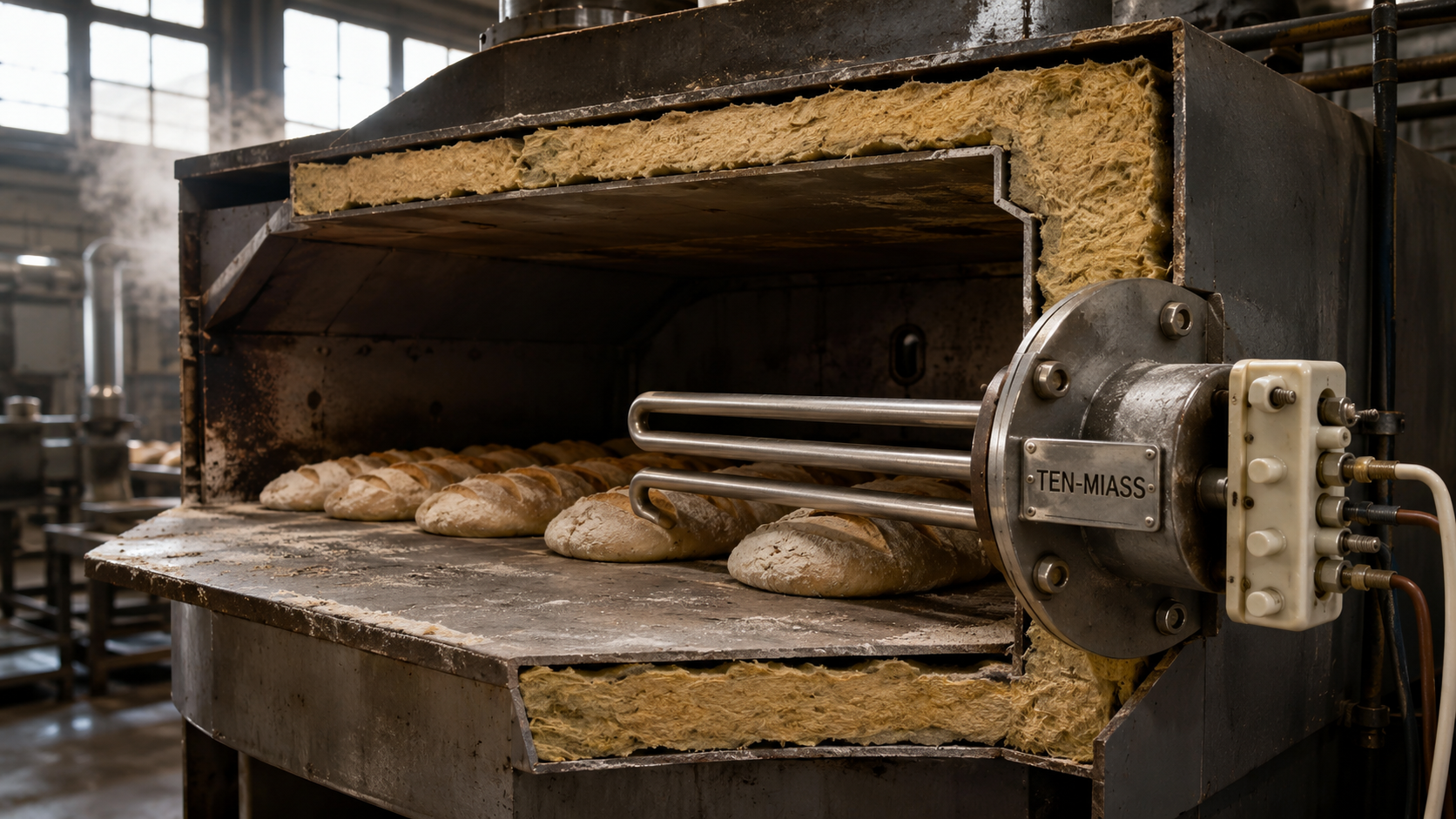

ТЭН для подовой хлебопекарной печи: подбор по мощности, габаритам и среде

Подовые хлебопекарные печи — это трёхфазная нагрузка 380 В, работающая при температурах в камере от 180 до 280 °C. Типичная мощность — от 12 до 60 кВт, и серийный «магазинный» ТЭН на 1,5 кВт тут не помощник. Нагреватель для печи проектируется под конкретную геометрию камеры, количество хлебных форм на поду и место установки. Разберём, по каким параметрам считать и заказывать ТЭН, когда его ставят на подовую печь.

Чем ТЭН подовой печи отличается от водяного

Условия работы — сухой нагрев воздуха без контакта с жидкостью. Удельная поверхностная мощность такого ТЭНа выше, чем у водяного: 4–8 Вт/см² против 2–3 Вт/см² у водяного. Но внутри камеры печи есть и другие факторы: испарения от теста, капли жира, ударные нагрузки при загрузке противней.

• Температура среды — до 300 °C в камере, при этом сама оболочка ТЭНа нагревается до 400–450 °C.
• Тип подключения — три группы ТЭНов, соединённые «звездой», с заземлённой нейтралью.
• Крепление — через стенку печи: одиночный штуцер (G½", G¾", M22×1,5) или фланец-шестигранник (G1½", G2", M64×3), если в одну точку входит пучок нагревателей.
• Взрывозащита — не требуется, но важна термостойкая клеммная колодка и вывод проводов в жаростойкой оплётке.

Главное отличие — ТЭН должен быть открытым (без кожуха) и с увеличенной длиной активной части. Чем длиннее активная часть при той же мощности, тем меньше поверхностная нагрузка и стабильнее ресурс при высокой температуре.

Расчёт мощности: не по литражу, а по энергобалансу

В бытовом бойлере мощность считают по объёму бака. Для подовой печи — по потребности в тепле: на нагрев металла каркаса, кирпичной кладки, воздуха камеры, испарение влаги из теста и компенсацию потерь через дверцу и стенки. Грубая прикидка для хлебопекарного производства — 0,2–0,3 кВт на 1 кг выпекаемой продукции в час. На 100 кг хлеба в смену с циклом 50 минут потребуется печь мощностью около 30 кВт.

Что важно для заказчика: ГОСТ 13268-88 допускает отклонение по мощности от номинальной в диапазоне +5/−10%. То есть заказывая ТЭН на 12 кВт, вы получите изделие, которое может выдавать от 10,8 до 12,6 кВт в зависимости от сопротивления спирали. Если ваша печь рассчитана на «родной» ТЭН 12 кВт, а приходит серийный на 10 кВт — время выхода на режим увеличится на 15–20%.

Формулы, которыми пользуется расчётчик ТЭНов

Для однофазного ТЭНа (в печи редко, но встречается для малых расстоечных шкафов):

Для трёхфазной «звезды» с линейным напряжением 380 В и нулевой точкой:

Пример: суммарная мощность печи 30 кВт, три ТЭНа по 10 кВт, подключение «звезда». Ток одной ветви — 30 000 / (1,73 × 380) = 45,6 А на вводе, а сопротивление одной спирали — 220² / 10 000 = 4,84 Ом. Эти цифры — база для проверки ТЭНа при пусконаладке.

Материал оболочки: сталь 10, AISI 304, AISI 321

Для пекарской печи не нужна экзотика вроде Inconel — температуры ниже 500 °C и нет агрессивных кислот. Поэтому стандартный выбор — по условиям влажности внутри камеры.

Для пекарской печи лучший вариант — цельнотянутая труба из 12Х18Н10Т (нержавейка пищевого класса). Она выдерживает и пар, и кислотную среду ржаных заквасок, и частые циклы «нагрев—остывание» без растрескивания. Обратите внимание: если печь транспортируют или моют парогенератором, углеродистая сталь 10 быстро ржавеет и перегорает за 3–4 месяца. Нержавейка ходит 3–5 лет.

Габариты и крепление: как точно подобрать под печь

ТЭН для подовой печи — это не всегда патронный прямой стержень. Частая конфигурация — W-образная: одна деталь образует две или три параллельные ветви. Это увеличивает площадь теплообмена при ограниченной глубине камеры.

Диаметр трубки и длина активной зоны выбираются из конструктивных пределов производства: диаметр — от 4 до 32 мм, длина — от 30 до 6000 мм. Для печи на 20–40 кВт с тремя ТЭНами обычно берут трубку диаметром 12–16 мм с длиной активной зоны 700–1200 мм. Допустимый радиус изгиба — от 4 диаметров трубки, чтобы не пережать спираль внутри.

Крепёж выбирайте по конструкции печи:

• Одиночные ТЭНы вставляются в отверстие в стенке и фиксируются штуцером с гайкой — резьба G½", G¾", M22×1,5.
• Пучок из 3–6 ТЭНов, выходящих в одну точку — ставится фланцевый блок с резьбой G1½", G2", M48×2, M56×2.
• Открытый монтаж без резьбы — ТЭН крепится скобой через проушину на клеммник, уплотнение силиконовым или паронитовым кольцом.

Заказывая по чертежу, вы получаете точные размеры «под существующую печь» — длину крепежной части, вылет петли, шаг между ветвями. Это важно, если печь не отечественная, а итальянская или турецкая — там посадочные размеры отличаются от ГОСТ.

Что проверить перед заказом ТЭНа

Прогоните этот список вместе с инженером ПТО, чтобы не получить «почти подходящий» нагреватель:

1. Мощность — требуемая мощность в кВт и допуск. Не закладывайтесь на «примерно 12 кВт» — пересчитайте по R = U² / P, чтобы ТЭН попал в допуск +5/−10%.
2. Длина активной зоны — от неё зависит удельная нагрузка. Длинный ТЭН — меньше риск перегрева центральной части.
3. Вывод контактов — жёсткие штыри под гайку М4/М5, гибкие провода в силиконе или клеммная коробка на корпусе.
4. Материал оболочки — уточните, будет ли контакт с паром или кислыми средами. Сталь 10 дешевле, нержавейка долговечнее.
5. Допуск по сопротивлению — для готового ТЭНа сопротивление ветви должно быть в диапазоне −4/+11% от расчётного. Если замер показал отклонение сверх этого — ТЭН не соответствует ГОСТ 13268-88.

Если под рукой сгоревший старый ТЭН — не выбрасывайте: по его геометрии можно восстановить точный чертёж без снятия размеров самой печи. Производство по фотографии и по образцу — обычная практика для нестандартных узлов.

Частые вопросы про ТЭН для подовой печи

1. Можно ли поставить ТЭН от электрической духовки в промышленную подовую печь?
Технически можно, если совпадает мощность и посадочные размеры. Но духовочные ТЭНы обычно имеют мощность 2–4 кВт и низкую удельную нагрузку. Для печи на 30 кВт один такой нагреватель не даст нужного темпа нагрева — придётся ставить 8–10 штук.

2. Какой ТЭН лучше для печи с пароувлажнением?
Нержавеющий с оболочкой 12Х18Н10Т или AISI 304 (08Х18Н10). Если в печи часто открывают дверцу и влага конденсируется на холодных поверхностях — этот сплав не заржавеет.

3. Какой ток потребляет ТЭН на 15 кВт в трёхфазной печи?
При подключении «звездой» на 380 В — 15 000 / (1,73 × 380) = 22,8 А на фазу. Сечение питающего кабеля — не менее 4 мм² меди.

4. Что делать, если ТЭН только с одним отводом на питание?
Такое бывает у маломощных печей на 220 В. Тогда Вам нужно либо два ТЭНа в фазе («фаза — ТЭН1 — ТЭН2 — ноль»), либо заказывать изделие с двумя выводами под 380 В.

5. Удельная поверхностная мощность 7 Вт/см² — это много или мало?
Для подовой печи это норма. Для водяного ТЭНа — много, для муфельной печи — мало. Уточняйте этот параметр при заказе: он прямо влияет на срок службы.

Если посчитать мощность, длину и материал по таблицам выше — ТЭН прослужит не один сезон. Присылайте фото старого нагревателя или эскиз с размерами — изготовим партию от одной штуки за 5–10 рабочих дней, как для хлебозавода, так и для линии по производству крекеров.
