ТЭН для гриля из нержавейки: изготовление на заказ по вашим размерам
Короткий ответ: для гриля подходит только нержавейка AISI 304 или AISI 321, чёрная сталь на контакте с жиром и конденсатом ржавеет и течёт за месяц-два. Мощность 1 кВт на бытовую решётку 30×25 см, 2–3 кВт на прилавок кафе 40×60 см. Форма гнётся под заказ: зигзаг, U-образная, спираль, минимальная партия 1 штука, срок 7–14 дней.
Почему для гриля годится только нержавейка
Жир, соль и конденсат на углеродистой стали работают быстрее любого абразива. ТЭН гриля стоит не в воде, а в среде хуже: горячий жир капает прямо на корпус, остывает, снова капает. За 4–6 недель активной работы на чёрной стали появляются рыжие точки, через два-три месяца в этом месте свищ, и жир с влагой попадает на спираль через трещину в оболочке.
По умолчанию ставим AISI 304 (08Х18Н10), это рабочая марка для большинства грилей. Если точка моет оборудование часто и жёстко, с хлорсодержащей химией, берём AISI 321 (08Х18Н10Т), титан-стабилизированная сталь держит межкристаллитную коррозию лучше. Это и есть типовая ошибка, которую мы правим чаще всего: клиент экономит на материале корпуса, получает протечку через сезон и заказывает замену уже с нержавейкой, просто дороже и с простоем точки.
Какую форму гнём под гриль

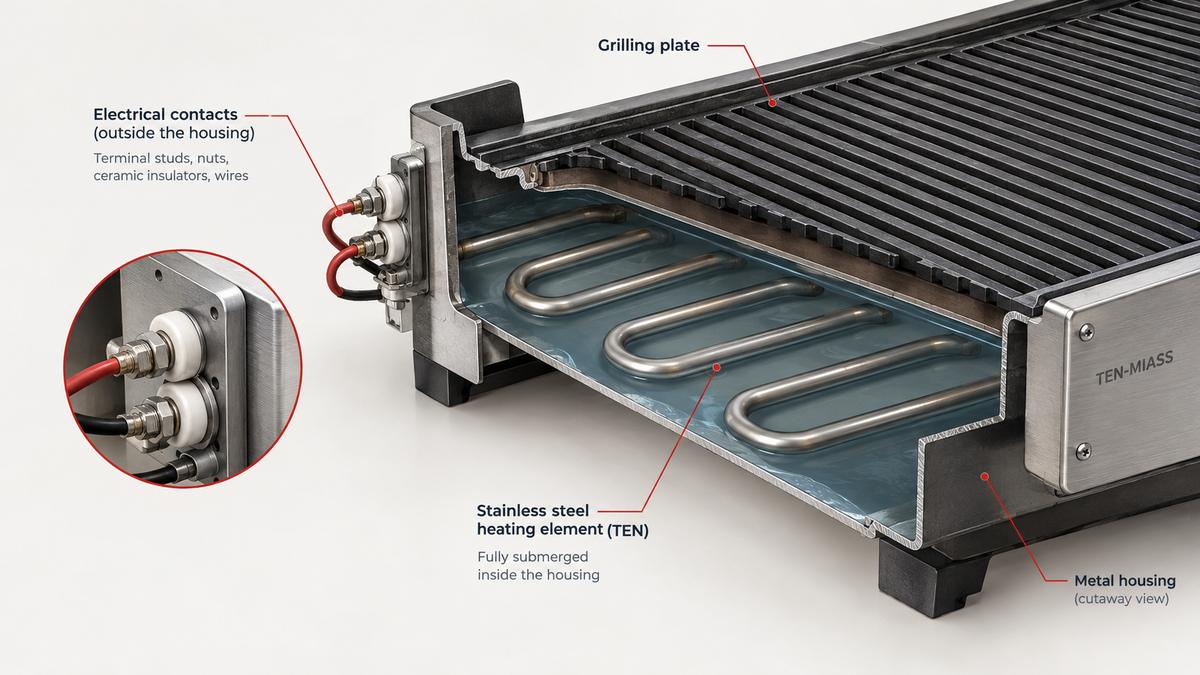

ТЭН для гриля почти всегда изогнутый: прямая трубка не закрывает нужную площадь решётки компактно. Три рабочие формы:
- U-образный — два прямых участка, один разворот. Проще в изготовлении, меньше точек риска.
- Зигзаг (меандр) — несколько параллельных проходов. Даёт равномерный прогрев всей площади решётки, но больше изгибов — больше точек, где может перегреться.
- Спираль — для круглых грилей и конфорок, кольцевой или спиральный виток.
Подробнее о том, как форма влияет на срок службы и теплоотдачу, в статье «Формы ТЭНов: какую выбрать и почему это важнее, чем кажется». Похожий кольцевой нагреватель мы разбирали на примере аэрогриля в статье «ТЭН для аэрогриля», там тот же принцип: форма диктуется зоной нагрева, а не наоборот.
Таблица: признак поломки → причина → что менять
| Признак | Причина | Что менять |
|---|---|---|
| Трещина или свищ на изгибе колена | Слишком тугой радиус изгиба, нагар с жиром держит тепло локально | Увеличить радиус изгиба (от 3 диаметров трубки), пересчитать ваттную нагрузку |
| Тёмные пятна, точечная коррозия на корпусе | Конденсат, соль и жир на AISI 304 при частых циклах нагрев-остывание | Перейти на AISI 321, чаще мыть после закрытия точки |
| Искрит, выбивает автомат или УЗО | Трещина оболочки от термоудара: холодный жир капнул на раскалённый металл | Заменить ТЭН, не лить холодное на горячую зону при чистке |
| Решётка греется неравномерно, одна зона холодная | Обрыв нихромовой нити в одном из колен, перегиб был слишком резким при монтаже | Заказывать с готовым радиусом изгиба от производителя, не гнуть на месте |
| Долго разогревается, мощность будто упала | Сопротивление вышло за коридор ГОСТ вверх, подгорел контакт или часть нити выгорела | Прозвонить мультиметром, сравнить с расчётным коридором, заменить при выходе за предел |
Сколько ватт нужно и какое сопротивление считать нормой
Мощность берут по площади зоны нагрева и загрузке, не «на глаз»:
| Тип гриля | Мощность | R на 220 В, норма | Коридор по ГОСТ 13268-88 |
|---|---|---|---|
| Бытовой, одна решётка 30×25 см | 1 кВт | 48,4 Ом | 46,1–53,8 Ом |
| Кафе, стритфуд, прилавок 40×60 см | 2 кВт | 24,2 Ом | 23,0–26,9 Ом |
| Конвейерная линия, на одну зону | 3 кВт | 16,1 Ом | 15,4–17,9 Ом |
ГОСТ 13268-88 нормирует допуск по мощности, +5 % / −10 % от номинала, а не по сопротивлению напрямую. Для гриля на 2 кВт и 220 В это разброс мощности 1800–2100 Вт. Через R = U²/P коридор получается несимметричным: при 2100 Вт сопротивление 23,0 Ом, при 1800 Вт уже 26,9 Ом. Если мультиметр на холодном ТЭНе показывает что-то внутри 23,0–26,9 Ом, изделие исправно независимо от того, с какого края диапазона оно стоит.
Почему тонкая трубка в тугом зигзаге перегорает: расчёт ваттной нагрузки
Решают не только мощность и сопротивление, но и то, сколько ватт снимается с квадратного сантиметра оболочки, это ваттная нагрузка q = P / (π·d·L), где d и L в см. Для гриля ТЭН работает в спокойном воздухе и частично на излучение, допустимый диапазон 2,0–3,0 Вт/см².
Рабочий пример на 2 кВт: трубка диаметром 8,5 мм, активная длина после изгибов 3,0 м. Площадь S = π × 0,85 × 300 = 801 см². Ваттная нагрузка q = 2000 / 801 = 2,5 Вт/см², это середина диапазона, оболочка держит рабочую температуру без перегрева.
А вот частая заявка с ошибкой: клиент просит 2,5 кВт в трубку 8 мм с активной длиной всего 1,8 м, потому что решётка маленькая и хочется побольше изгибов на меньшей площади. Площадь S = π × 0,8 × 180 = 452 см², q = 2500 / 452 = 5,5 Вт/см², это в 1,8 раза выше предела. На изгибах, где и так концентрируется нагрузка, да ещё под слоем нагара, трубка идёт трещинами за несколько недель. Решение: либо тянуть активную длину до 3,3 м за счёт более плотного зигзага, либо снижать мощность до 1,3–1,4 кВт под эту геометрию. Третий вариант, который мы предлагаем чаще всего, это разбить зону на два ТЭНа по 1,25 кВт, каждый в своём, более щадящем радиусе изгиба.
Что ещё заказывают вместе с ТЭН для гриля
На точках стритфуда и в кафе гриль часто идёт в комплекте с баком для подогрева соуса или бульона, чтобы не остывал за смену. Для бака на 10 литров с подогревом с 20 до 70 °C (ΔT = 50 °C) за 30 минут до начала смены считаем по формуле P = 0,00116 × V × ΔT / t: P = 0,00116 × 10 × 50 / 0,5 = 1,16 кВт. На практике округляем до 1,5 кВт с запасом на потери открытого бака без крышки. Это отдельный ТЭН, не тот же, что в решётке гриля, у него другая среда и другая ваттная нагрузка.
Что прислать для расчёта
- Фото или эскиз формы изгиба: U-образная, зигзаг, спираль, с осевыми размерами в мм
- Габариты зоны под ТЭН: длина и ширина решётки или корпуса, глубина посадки
- Напряжение питания (220 или 380 В) и желаемая мощность
- Материал и толщина корпуса гриля, способ крепления ТЭНа: резьба, фланец, клипсы
- Среда эксплуатации: открытая решётка на излучение или закрытая контактная плита
- Количество штук и срок, когда нужно получить
Нужен ТЭН под конкретный гриль?
Пришлите фото или эскиз формы, посчитаем мощность, сопротивление и ваттную нагрузку, изготовим от 1 штуки за 7–14 дней.
