ТЭН для ванны хромирования: почему 7 кВт на полметра не бывает

Утренняя заявка: нужен колбовый ТЭН на 7 кВт, длина 500 мм, из них рабочая часть 400 мм, питание 380 В. Работать будет как кипятильник — опускается в ванну и висит на крючке за борт. Среда — хромовый ангидрид с серной кислотой. Классическая гальваника, ванна хромирования. И сразу два подводных камня, из-за которых «просто ТЭН из нержавейки» здесь не живёт.

Камень первый: электролит съест открытую трубку

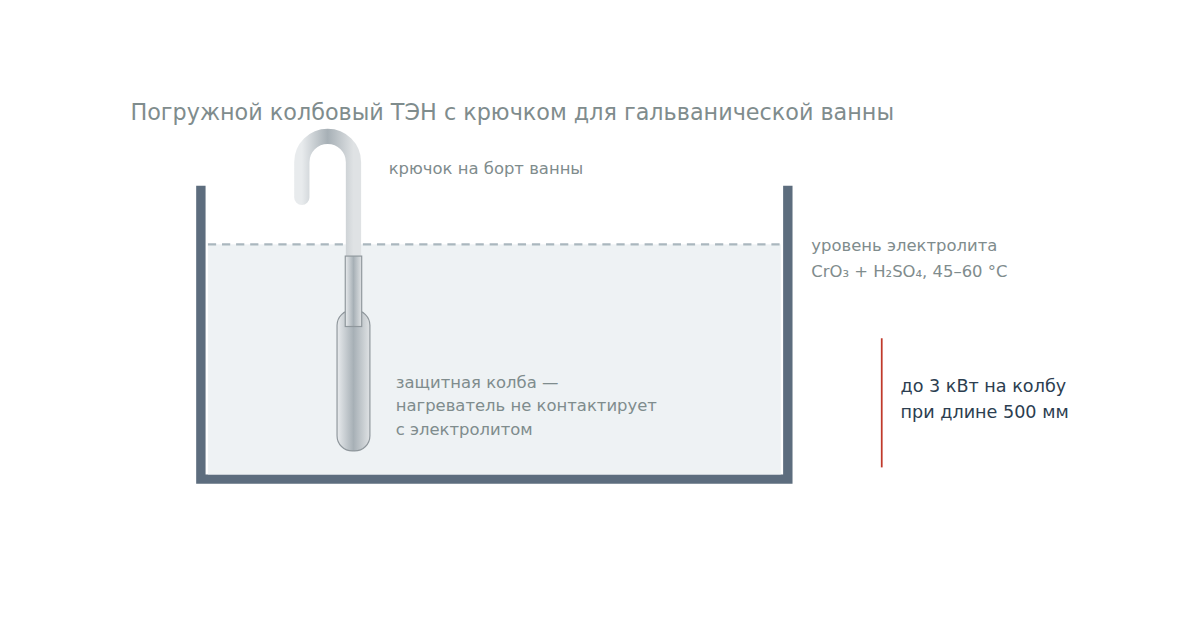

Хромовый электролит — сильный окислитель, плюс серная кислота. Обычная трубка ТЭНа, даже из хорошей нержавеющей стали, в таком растворе долго не протянет: сначала точечная коррозия, потом пробой на корпус. Поэтому для гальваники делают колбовое исполнение: сам нагреватель сидит внутри защитной колбы и с раствором не контактирует вообще. Материал колбы подбирается под конкретный состав электролита — это вопрос технологу, а не каталогу. Крючок для навешивания на борт ванны — штатный конструктив, привариваем к горловине.

Камень второй: физика против 7 кВт на 400 мм

У любого нагревателя есть предел удельной поверхностной мощности — сколько ватт можно снять с квадратного сантиметра поверхности без перегрева. Колба этот предел ужесточает: тепло от спирали идёт к раствору через дополнительную стенку и зазор. На длину 500 мм колбовое исполнение выдаёт до 3 кВт. Запихнуть туда 7 кВт — значит получить перегрев спирали и отказ через несколько недель.

Решение стандартное: не один нагреватель, а несколько. Два-три колбовых ТЭНа по 2,5–3 кВт, каждый на своём крючке, дают те же 7 кВт с нормальным тепловым режимом — и бонусом резервирование: выход одного из строя не останавливает ванну. Ориентир по цене такого исполнения — около 89 000 ₽ за комплект колба плюс нагреватель.

Что прислать для расчёта

Для точного подбора достаточно четырёх вещей: состав раствора (хотя бы название процесса — хромирование, цинкование, травление), рабочая температура ванны, нужная мощность и напряжение. Фото ванны с прикидкой глубины ускоряет дело: по нему видно, какой длины делать колбу и куда вешать крючок. Чертёж не обязателен.
