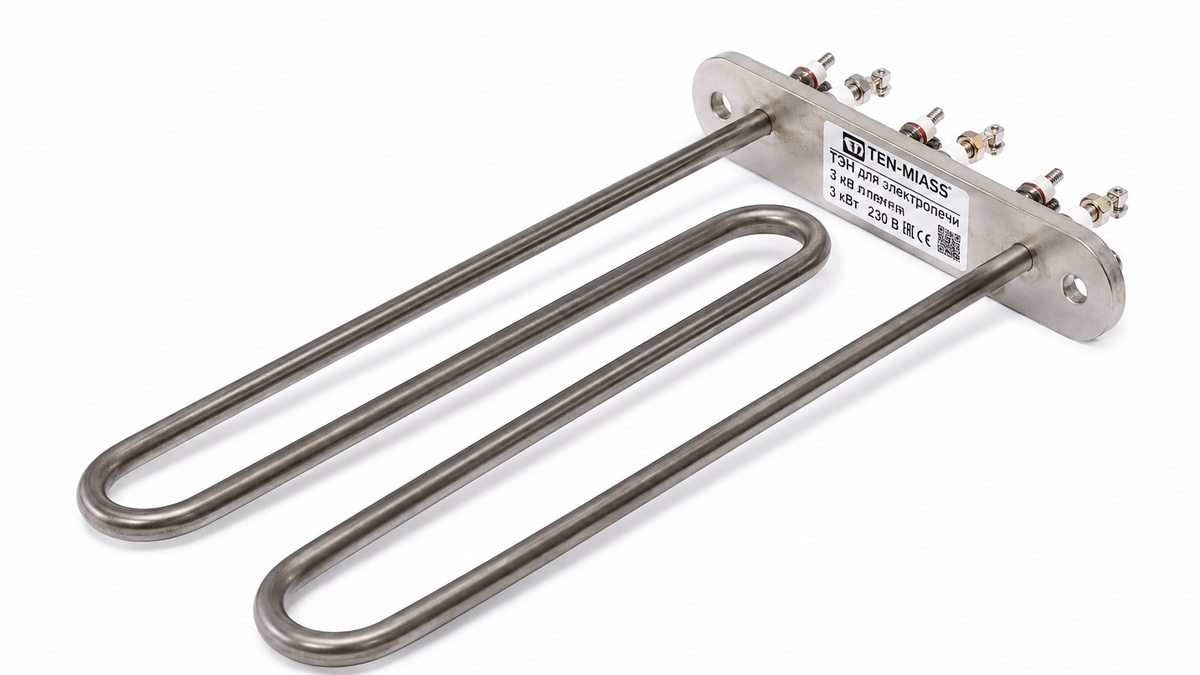

ТЭН для электропечи Аврора 3 кВт — замена

ТЭН в профессиональной жарочной духовке Аврора сгорает в среднем через 2-4 года активной эксплуатации. Чаще всего это происходит не от заводского брака, а от нагара. Жир постепенно запекается на поверхности трубки, создаёт теплоизолирующий слой, и спираль внутри перегревается. При 600+ °C вольфрамовая нить рвётся. Мастер приходит, видит обрыв, меняет элемент на новый. Если нагар не убрать с камеры и стенок печи, история повторится.

Почему горят ТЭНы в таких печах

Три механизма выхода из строя, по частоте:

1. Тепловой пробой из-за нагара. Жировые отложения не дают теплу уходить с поверхности трубки в воздух камеры. Трубка раскаляется выше расчётного предела, спираль рвётся.
2. Физический износ спирали. Каждый цикл нагрев-охлаждение расширяет и сжимает металл. Через несколько тысяч циклов в точках изгиба или у выводов появляются усталостные трещины.
3. Механическое повреждение. Агрессивная чистка скребком, случайный удар по трубке при смене противней. У Авроры ТЭН нижнего обогрева расположен открыто и уязвим.

Как снять параметры со сгоревшего элемента

Перед заказом нового ТЭН нужно снять размеры с того, что вышло из строя. Даже деформированный или потемневший элемент несёт всю нужную информацию.

Геометрия

• Общая длина трубки - от торца до торца включая выводные штыри.
• Длина рабочей части - участок без штырей, где идёт нагрев.
• Диаметр трубки. Для жарочных шкафов типичный диапазон 6-12 мм. Измерить штангенциркулем по незакопчённому участку.
• Форма изгиба: прямой, U-образный, W-образный, М-образный. Сфотографируйте сверху и сбоку.
• Межосевое расстояние штырей - от центра одного вывода до центра другого.
• Тип крепления: резьба (М10, М14, М16), фланец, скоба.

Электрика

Мощность и напряжение берите с шильдика печи. Аврора 3 кВт работает от 220 В. Если на шильдике указано 380 В при тех же 3 кВт - расчёт сопротивления будет другим: R = 380²/3000 = 48,1 Ом на элемент (или соответственно схеме соединения трёх фаз).

Выбор материала трубки

Здесь выбор зависит от того, как работает конкретная печь:

• Сталь 10 - для сухого жара без увлажнения. Выдерживает до 450 °C рабочей температуры поверхности трубки. Хорошо подходит для нижнего и верхнего ТЭН в конвекционных печах без пароувлажнителя.
• AISI 304 (08Х18Н10) - если печь работает с подачей пара или регулярно моется паровыми мойками, агрессивными щелочными составами. Не корродирует в паровой среде.
• 12Х18Н10Т - для прямого контакта с пищевыми продуктами или температур выше 450 °C. В Авроре стандартного применения нужна редко, но в пекарских модификациях встречается.

Проверка ТЭН мультиметром

Проверяют два параметра: целостность спирали и изоляцию от корпуса трубки.

Сопротивление спирали

Переключите мультиметр в режим омметра. Щупы на оба вывода ТЭН. Для 3 кВт / 220 В расчётное значение 16,1 Ом. С учётом производственного допуска нормальный диапазон - от 14,5 до 17,7 Ом.

• OL (бесконечность) - спираль оборвана, ТЭН неисправен.
• 0 или менее 1 Ом - короткое замыкание внутри, ТЭН неисправен.
• 14,5-17,7 Ом - норма, ТЭН исправен.

Изоляция от корпуса

Мегомметром (или мультиметром в режиме 2000 кОм) измерьте сопротивление между любым выводом и металлической трубкой. На холодном ТЭН оно должно быть не менее 1 МОм. Значение ниже 100 кОм говорит об увлажнении наполнителя или пробое изоляции. Такой элемент устанавливать нельзя.

Что нужно прислать при заказе

Чтобы не гонять итерации, лучше сразу подготовить:

1. Фото сгоревшего ТЭН с линейкой в двух проекциях (сверху и сбоку).
2. Замеры: общая длина, длина рабочей части, диаметр трубки, межосевое расстояние штырей.
3. Мощность и напряжение с шильдика (или фото шильдика).
4. Тип крепления и размер резьбы если она есть.
5. Условие эксплуатации: сухой жар, пар, мойка химией.

Принимаем заказы от 1 штуки. Срок изготовления 7-14 рабочих дней. Отправляем СДЭК и ПЭК по всей России.
