Почему перегорает штатный ТЭН
Электропечь Аврора на 3 кВт обычно оснащается одним или двумя нагревательными элементами. При рабочей температуре камеры 300°C нагрев идёт через воздух, а не через жидкость. Это принципиально: в воде ТЭН отдаёт тепло быстро за счёт конвекции, в воздухе отвод медленнее, поэтому трубка греется сильнее.
Если в камере 300°C, температура поверхности самой трубки ТЭН при работе достигает 400-500°C. При удельной нагрузке выше 12 Вт/см оксид магния (MgO), которым заполнен ТЭН изнутри, перестаёт нормально проводить тепло от спирали к стенке. Спираль перегревается локально, и ТЭН перегорает по этой точке.
3 кВт на U-образный ТЭН активной длиной 300 мм = 10 Вт/см. Это граница нормы. На ТЭН длиной 200 мм та же мощность даёт уже 15 Вт/см. Это уже за пределом долговечной работы.
Материал для ТЭН Авроры при 300°C
Для воздушной среды до 300°C подходят два варианта:
| Материал оболочки | Рабочая температура | Когда выбирать |
|---|---|---|
| Сталь 10 (углеродистая) | до 350°C в воздухе | Сухая среда, нет конденсата, стандартное применение |
| AISI 304 (нержавейка) | до 800°C | Повышенная влажность, конденсат, пищевое применение |
| 12Х18Н10Т | до 600°C | Агрессивная среда, вибрация, циклические нагрузки |
Для большинства Аврор в нормальных условиях хватит стали 10 или AISI 304. 316L и Inconel при 300°C в воздухе избыточны и существенно дороже.
Геометрия ТЭН в электропечах Аврора
В российских электропечах типа Аврора чаще встречаются два исполнения нагревательного элемента:

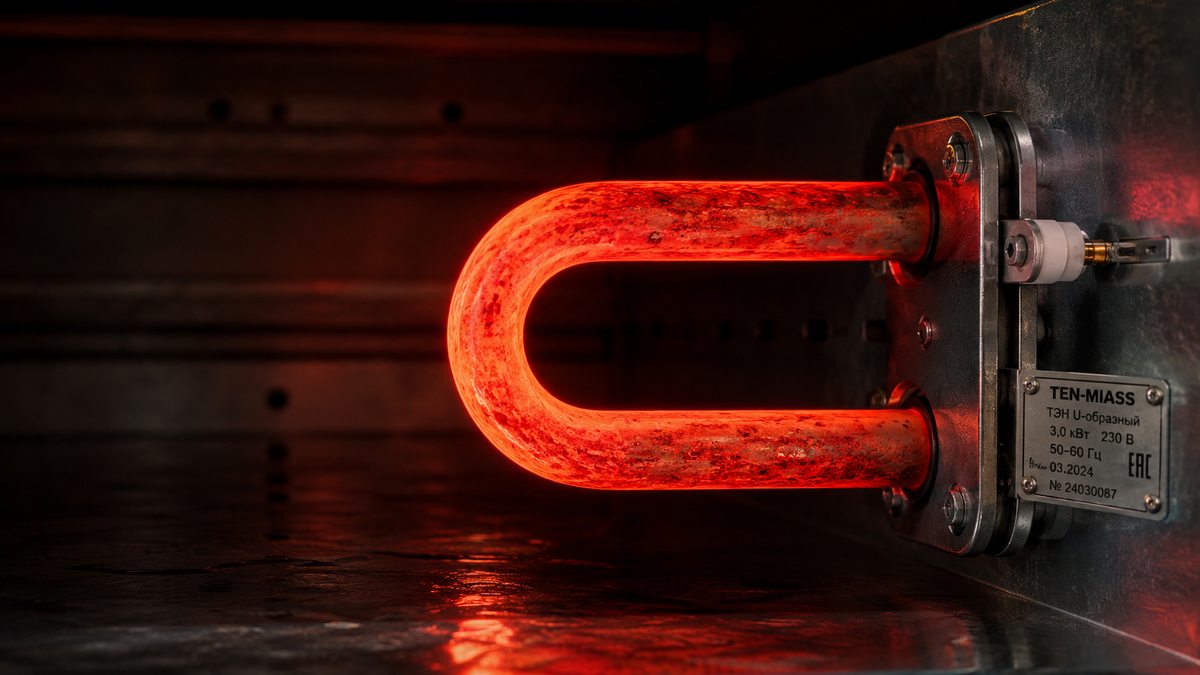

- U-образный ТЭН с двумя выводами на одной стороне, расстояние между выводами 50-120 мм
- Прямой ТЭН с выводами на торцах, длина 200-600 мм
Диаметр трубки в Авроре 3 кВт обычно 8-14 мм. Мы изготавливаем патронные ТЭН диаметром от 4 до 32 мм, длиной от 30 мм. Нестандартная геометрия не проблема: делаем по размерам или по образцу.
Как снять размеры для заказа
Оптимальный вариант: прислать фото старого ТЭН рядом с линейкой + несколько замеров. Этого достаточно для изготовления аналога.
Что нужно измерить и передать:
| Параметр | Как измерить |
|---|---|
| Общая длина трубки (L полная) | От края до края, включая холодные концы |
| Активная длина (L нагрева) | Участок без выводов, обычно чуть темнее или с налётом окисла |
| Диаметр трубки | Штангенциркулем, обычно 8-16 мм для Авроры |
| Расстояние между выводами | Для U-образных: между центрами двух выводных стержней |
| Диаметр выводов | Резьба или голый конец, М4 или М6 чаще всего |
| Мощность и напряжение | С маркировки на ТЭН или из паспорта печи (3 кВт / 220 В) |
Если маркировка на самом ТЭН не стёрлась, просто пришлите её фото. Это ускоряет расчёт.
Почему ТЭН в Авроре перегорает раньше срока: три причины
1. Короткая активная длина. При замене берут «что было на складе» или «чтобы влезло по монтажу», не считая удельную мощность. Итог: 3 кВт на 150 мм активной длины вместо 300 мм, нагрузка вдвое выше нормы.
2. Плохой контакт на клеммах. Окисленный или ослабленный контакт создаёт местный нагрев в точке подключения. Трубка там перегорает независимо от удельной нагрузки на всей длине.
3. Отсутствие вентиляции камеры. Если дверца печи не закрывается плотно или вентиляционные отверстия заросли жиром, температура вокруг ТЭН растёт выше расчётной. Сам нагреватель при этом исправен, но работает в перегрузе.
Нужен ТЭН для Авроры? Пришлите старый нагреватель или его фото с размерами — изготовим за 7-14 дней.
Отправить заявкуЧастые вопросы
Что указать при заказе
Минимально необходимый набор данных для изготовления ТЭН под Аврору 3 кВт:
- Мощность: 3 кВт (или распределение по элементам, если их два)
- Напряжение: 220 В или 380 В
- Общая длина трубки
- Активная длина нагрева
- Диаметр трубки
- Форма: U-образный или прямой; расстояние между выводами (для U)
- Материал: сталь 10 или AISI 304 (если не знаете, уточним по описанию условий)
- Количество штук
Фото старого ТЭН рядом с линейкой закрывает большинство вопросов сразу. Принимаем заявки на сайте, по телефону +7(919)405-21-39 или email ten-miass@mail.ru.
