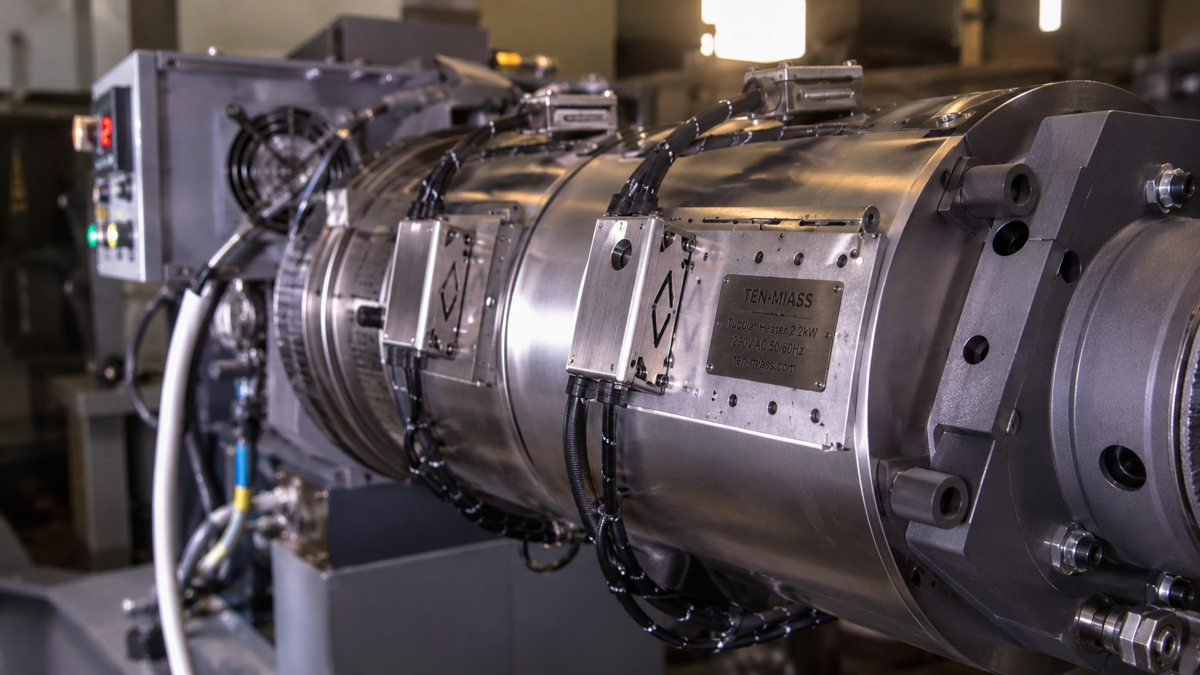

ТЭН для экструзионной линии TMH 232×100 2,2 кВт 220В
В пятницу вечером позвонил знакомый технолог: «Экструдер встал, гильза цилиндра греет только до 140 °C. Сняли старый ТЭН — маркировка TMH 232×100 2,2 кВт 220В. Нашёл аналогичный?» Ситуация рядовая, но дьявол в деталях. Разберём, что скрывается за этой маркировкой и на что смотреть при подборе.
Конструкция и геометрия: что означают цифры в маркировке
Обозначение TMH 232×100 2,2 кВт 220В — не набор символов, а технический паспорт элемента. По порядку:
- TMH — тип патронного ТЭН с металлическим корпусом, обычно из нержавейки AISI 321 или стали 12Х18Н10Т. Рабочая температура — до 650 °C.
- 232×100 — диаметр 23,2 мм и длина трубки 100 мм (без учёта контактных стержней). Этот габарит должен входить в гильзу цилиндра с зазором не более 0,1–0,2 мм. Если старый ТЭН застревал или болтался — геометрия уже нарушена.
- 2,2 кВт — мощность при 220 В. Ток потребления — 10 А. Сечение подводящих проводов — не менее 1,5 мм² по меди при длине линии до 5 метров.
- 220 В — рабочее напряжение. При 200 В мощность упадёт до 1,8 кВт, при 240 В — вырастет до 2,6 кВт. Последнее критично: перегрев спирали сокращает ресурс.
Длина выводных стержней обычно 50–80 мм, диаметр 6–8 мм — уточняется по образцу.
Материалы и ресурс: почему один ТЭН работает год, а другой — три
На экструзионных линиях патронные ТЭНы работают в жёстких условиях: постоянные циклы нагрев-остывание, вибрация, попадание масла и пластиката. Разница в ресурсе — в деталях исполнения.
| Параметр | Дешёвый вариант | Рабочий вариант |
|---|---|---|
| Материал корпуса | AISI 304 | AISI 321 |
| Наполнитель | Периклаз (обычный) | Периклаз высокой плотности (2,6–2,8 г/см³) |
| Сечение проволоки | 0,5–0,6 мм (нихром) | 0,7–0,8 мм (фехраль Х23Ю5Т) |
| Герметизация | Не предусмотрена | Силиконовый компаунд со стороны выводов |
Для TMH 232×100 2,2 кВт 220В на линии с температурным режимом 180–250 °C рекомендуем корпус из AISI 321 и наполнитель с плотностью от 2,6 г/см³. Это даёт запас по термоциклам — ориентировочно 5000–7000 часов против 2000–3000 у базового исполнения.
Три типовые неисправности при замене
Три сценария, когда новый ТЭН отказывает в первую неделю:
- Обрыв спирали при включении. Причина — холодный пуск на полное напряжение. Особенно критично для ТЭНов мощностью выше 1,5 кВт. Решение: плавный пуск или включение через терморегулятор с задержкой.
- Замыкание на корпус. Возникает, если при монтаже пережали корпус — деформировали трубку и нарушили изоляцию периклаза. Предельное усилие затяжки гайки — 15–20 Н·м, без перекосов.
- Быстрый перегрев в зоне гильзы. Если диаметр гильзы больше 23,5 мм, воздушный зазор действует как термоизолятор. Спираль перегревается локально. При зазоре 0,3 мм срок службы падает вдвое.
Как проверить ТЭН перед установкой
Два замера до монтажа, а не после:
- Сопротивление между выводами: R = U² / P = 220² / 2200 = 22 Ом (±5 %). Отклонение более 10 % — брак.
- Сопротивление изоляции (мегаомметр 500 В): между любым выводом и корпусом — не менее 20 МОм. Если меньше — риск пробоя при первом включении.
Контакты под клемму M6 или M8 надёжнее при вибрациях, чем обжимные гильзы. Обжим со временем окисляется и начинает греться. Если линия с постоянной тряской — только под клемму.
