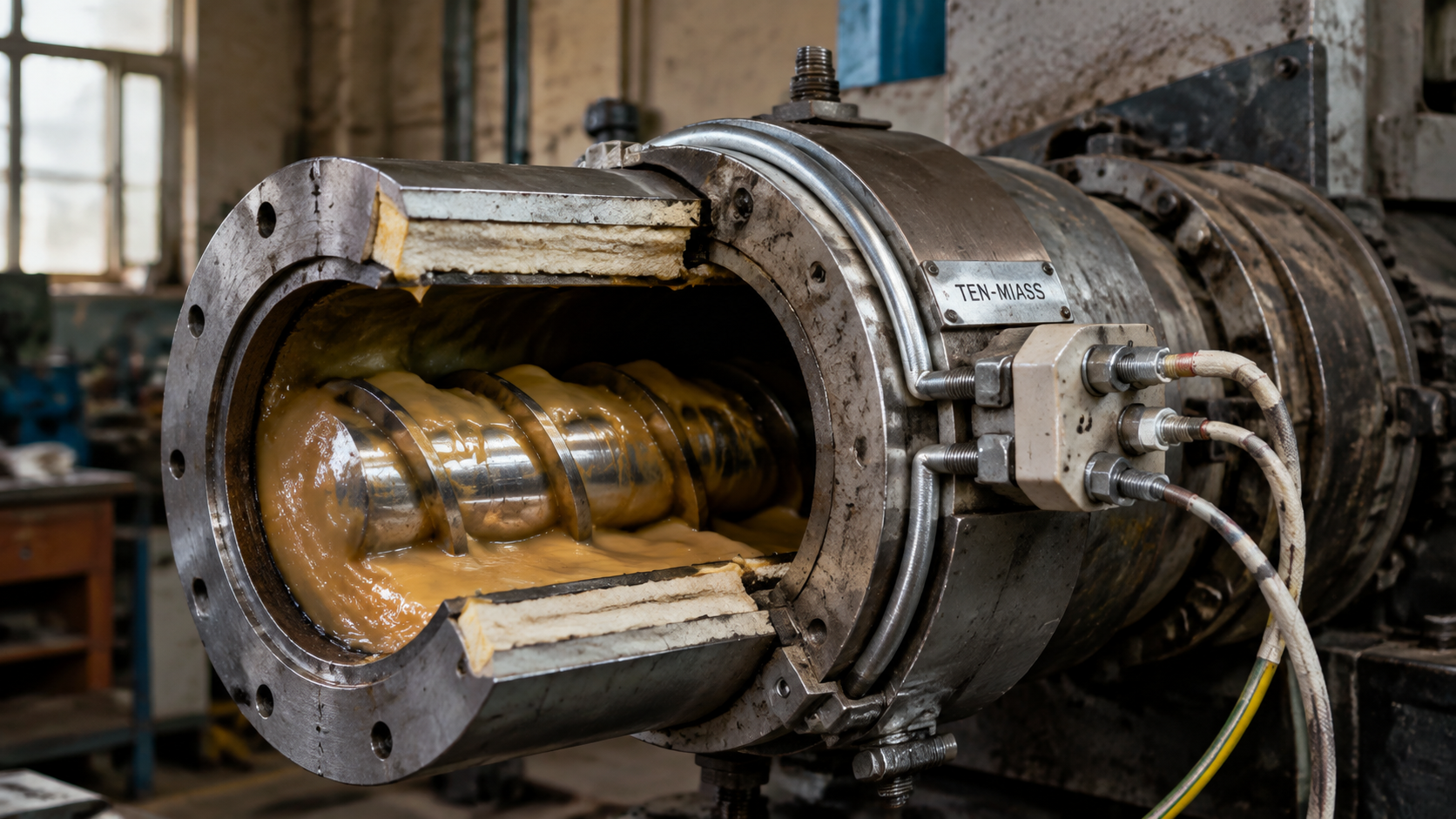

Хомутовый ТЭН для экструдера: расчёт по диаметру цилиндра

Для нагрева цилиндра экструдера до 200–260 °C применяются хомутовые ТЭНы — гибкие трубчатые нагреватели, свёрнутые в кольцо и стянутые на корпусе. От того, насколько точно внутренний диаметр ТЭНа соответствует наружному диаметру цилиндра, зависит плотность контакта, а значит — скорость нагрева и ресурс спирали. Зазор в 0,5 мм уже снижает теплопередачу на 15–20% и провоцирует локальный перегрев. Разберём, как рассчитать габариты, мощность и выбрать материал оболочки.

Конструкция хомутового ТЭНа: почему диаметр цилиндра — главный размер

Хомутовый ТЭН состоит из трубчатого нагревательного элемента (ТЭН), изогнутого по окружности, и металлических или керамических накладок для стягивания. Внутри — нихромовая спираль в магнезитовой засыпке (периклаз), оболочка — цельнотянутая труба из стали или нержавейки. Элемент изгибается на оправке с заданным радиусом, затем обжимается на цилиндре экструдера.

Внутренний диаметр хомутового ТЭНа равен диаметру цилиндра с учётом припуска на тепловое расширение (0,1–0,3 мм). Больше делать нельзя: контакт ухудшится, а в зазор попадёт воздух — теплопередача упадёт в разы. Меньше — тоже опасно: при нагреве алюминиевый или стальной цилиндр расширяется сильнее, чем оболочка ТЭНа, и создаются чрезмерные напряжения. Поэтому при расчёте важно выдерживать допуск на диаметр.

Для экструдеров с цилиндрами 25–450 мм изготавливают хомутовые ТЭНы шириной от 20 до 200 мм, с одним или несколькими выводами. Под заказ делают вырезы под термопару типа K или J, отверстия под крепёж и пазы под стяжные ленты.

Расчёт мощности хомутового ТЭНа для зоны экструдера

Требуемая мощность каждой зоны зависит от площади поверхности цилиндра и удельной нагрузки на ТЭН. Для полимеров (ПЭ, ПП, ПВХ) типичная удельная мощность — 1,5–3 Вт/см² поверхности контакта. Для сопел и дорнодержателей допускается 3–4 Вт/см², но тогда оболочку ТЭНа изготавливают из жаропрочной стали AISI 321 (08Х18Н10Т) или Inconel 600 (ХН78Т).

Формула расчёта мощности:

• По площади цилиндра: P = p × S, где p — удельная мощность, Вт/см²; S = π × D × L — площадь зоны нагрева. D — диаметр цилиндра, L — длина зоны.
• По сопротивлению: R = U² / P. Для однофазного ТЭНа на 220 В это даёт точное значение сопротивления, которое нужно указать на чертеже.

Пример расчёта. Экструдер с диаметром цилиндра 90 мм, зона нагрева длиной 200 мм. Площадь: S = 3,14 × 9 × 20 = 565 см². При удельной мощности 2 Вт/см² общая мощность P = 565 × 2 = 1130 Вт. Округляем до 1,2 кВт. Для питания 220 В сопротивление ТЭНа: R = 220² / 1200 = 40,3 Ом. Допуск по ГОСТ 13268-88 — +5/−10% по мощности, что соответствует отклонению сопротивления −4/+11%. То есть сопротивление для заказа — в интервале 35,8–44,7 Ом.

Если мощность зоны превышает 3 кВт, разбивают на два-три ТЭНа либо собирают трёхфазную группу из трёх одинаковых элементов. Тогда в расчёте сопротивления появляется поправка на схему звезда или треугольник — это отдельный случай, для большинства экструдеров достаточно однофазного хомутового ТЭНа.

Материалы оболочки хомутового ТЭНа

Материал трубки выбирают по температуре поверхности и агрессивности среды. В экструдерах оболочка ТЭНа контактирует с внешним воздухом, часто в зоне испарения пластификаторов, поэтому критична коррозионная стойкость и жаропрочность.

Для стандартного экструдера, работающего с ПЭНП или ПП, достаточно стали 10 или AISI 304 (08Х18Н10). При переработке ПВХ или фторопластов, выделяющих коррозионные газы, ставят AISI 316 (10Х17Н13М2) или титан — но это редкость, обычно хватает нержавейки с повышенным содержанием хрома.

Проверяйте при заказе: в нагревателе для экструдера спираль должна быть «горячая» до самых концов трубки, без холодных зон у выводов — иначе прогрев цилиндра будет неравномерным, а на концах образуется нагар.

Как заказать ТЭН для экструдера: размеры, допуски, чертёж

Чтобы получить рабочий хомутовый ТЭН, укажите в техзадании:

1. Диаметр цилиндра (наружный) и ширину оболочки ТЭНа.
2. Мощность и напряжение (или сопротивление, если есть старый ТЭН).
3. Длину выводов — обычно 150–300 мм, допустимо до 500 мм.
4. Наличие термопары (K, J, T) в зоне ТЭНа и глубину посадки.
5. Материал оболочки — сталь 10, AISI 304 (08Х18Н10), 12Х18Н10Т, Inconel 600 (ХН78Т).
6. Крепёж — стяжной хомут, пружинная лента, отверстия под винты.

Если ТЭН вышел из строя, достаточно прислать фото с линейкой: восстановим геометрию по образцу. Партия от 1 шт., срок изготовления 5–10 дней. Мощность подбирается ровно под объём и режим — пересчитываем по диаметру и длине зоны, а не берём «ближайшее из каталога».

Помните: серийный ТЭН из розницы часто не совпадает с вашим цилиндром по внутреннему диаметру на 2–5 мм. Это вызывает перегрев спирали и выход из строя за 2–3 месяца. Точный расчёт по диаметру — экономия на простоях и заменах.

Частые вопросы

Какой зазор допускается между хомутовым ТЭНом и цилиндром?

Оптимальный зазор — 0,1–0,3 мм. При большем контакт ухудшается, возникает воздушная прослойка, ТЭН перегревается изнутри и выходит из строя.

Как рассчитать сопротивление хомутового ТЭНа?

Для однофазного элемента: R = U² / P. Например, для 1,5 кВт на 220 В: R = 220² / 1500 = 32,3 Ом. По ГОСТ 13268-88 допуск на сопротивление — −4 / +11%.

Какой материал оболочки выбрать для экструдера?

Для полиэтилена и полипропилена — AISI 304 (08Х18Н10). Для поливинилхлорида и высокотемпературных циклов — AISI 321 (08Х18Н10Т). Для зоны сопла — Inconel 600 (ХН78Т).

Можно ли изготовить ТЭН по образцу вышедшего из строя?

Да. По фото с линейкой или размерам восстанавливаем геометрию до миллиметра, партия от 1 шт, срок типового ТЭНа 5–10 дней.

Что прислать для точного расчёта?

Диаметр цилиндра, длину зоны нагрева, напряжение, рабочую температуру и материал перерабатываемого полимера. Технолог пересчитает мощность и материал оболочки, вернёт чертёж и срок.

Отправьте размеры вашего цилиндра или эскиз ТЭНа в отдел — подберём мощность, материал и изготовим хомутовой нагреватель под ваш экструдер.
