Признак - духовка перестала греть сверху
Симптом всегда один: нижний ТЭН работает и калит противень, а верх остаётся холодным даже через 15 минут прогрева. Корочка на пироге не золотится, курица бледная сверху. Иногда есть промежуточная стадия: верхний греет, но заметно слабее нижнего - это либо частичный обрыв спирали, либо подгоревшие контакты выводов.
Причина в 9 случаях из 10 - обрыв нихромовой спирали внутри трубки. За 30-40 лет работы циклы нагрев-остывание высушивают наполнитель (периклаз), спираль в тонком месте догорает. Дом пахнет палёным, потом тишина.

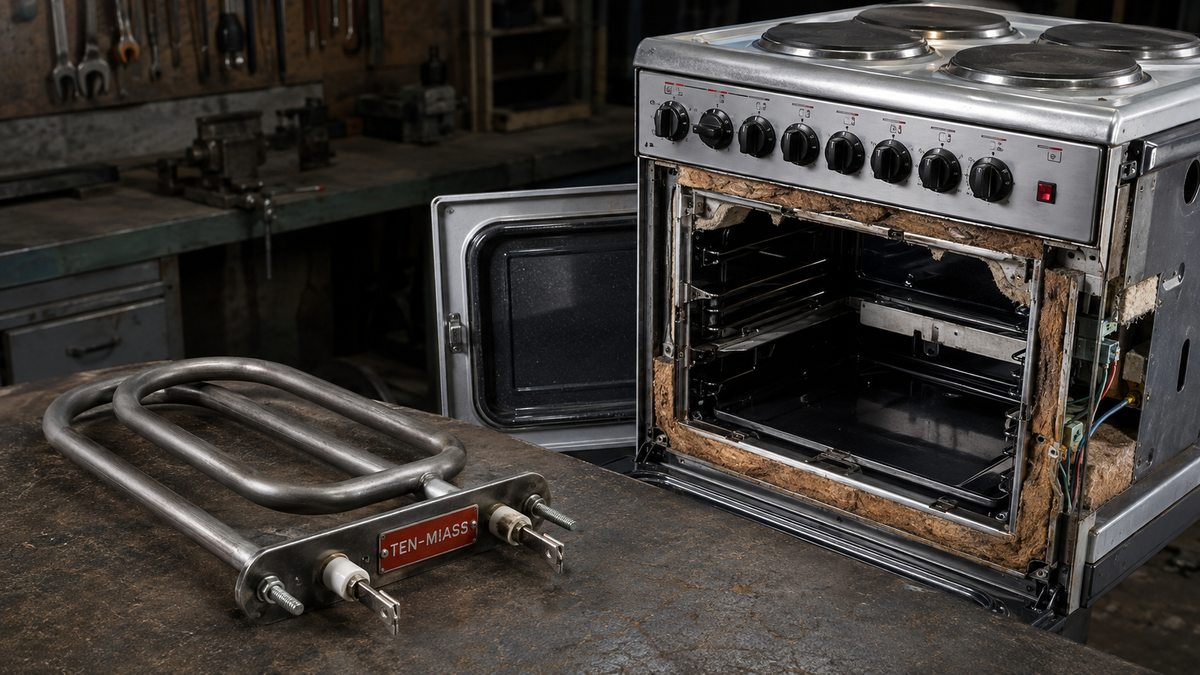

Типовые параметры верхнего ТЭНа ШЖЭ-1
За 15 лет выпуска Ижевский завод менял поставщиков и характеристики. Ниже - то, что реально встречается в снятых образцах. Точные значения проверяйте по своей плите: смотрите бирку старого нагревателя или шильдик на задней стенке корпуса.
| Параметр | Диапазон по годам | Как проверить |
|---|---|---|
| Мощность | 800 · 1000 · 1200 Вт | Шильдик плиты, бирка старого ТЭНа, расчёт по сопротивлению |
| Напряжение | 220 В | Штатное для всех модификаций |
| Форма | U-образная, два колена | Визуально при демонтаже |
| Диаметр трубки | 8,5 мм (иногда 10 мм) | Штангенциркуль по трубке за пределами загиба |
| Материал оболочки | Углеродистая сталь 10 (штатно) | Магнит держится, покрыт лёгким налётом окалины |
| Длина активной части | 230-280 мм | Замер от края загиба до края загиба |
| Межцентровое расстояние выводов | 40-55 мм | Замер между центрами двух шпилек М4 |
| Тип выводов | Резьбовая шпилька М4 под гайку | На конце керамический изолятор |
Если бирки нет и мощность непонятна, замерьте сопротивление мультиметром на снятом ТЭНе. По формуле R = U² / P: для 1000 Вт получится около 48 Ом, для 1200 Вт около 40 Ом, для 800 Вт около 60 Ом. Если прибор показывает бесконечность - спираль в обрыве, но геометрию под замер это не отменяет.
Порядок демонтажа старого ТЭНа
Работа занимает 15-20 минут, из инструмента нужны только крестовая отвёртка, рожковый ключ на 8 и фонарик.
- Отключите плиту от сети. Не поленитесь вынуть вилку из розетки, даже если переключатели выведены в положение «выкл». Внутри есть контакты, куда всегда приходит фаза от сетевого шнура.
- Снимите заднюю крышку плиты. Обычно четыре самореза по углам, иногда добавлены два внизу. Крышка металлическая, тонкая, гнётся легко - придерживайте, чтобы не помять при снятии.
- Найдите два керамических изолятора на выводах верхнего ТЭНа. Они смотрят наружу из задней стенки духовки прямо в отсек, куда вы смотрите. Провода к ним подходят обжатыми клеммами или под гайку.
- Открутите гайки М4 ключом на 8, снимите клеммы. Если гайки прикипели, брызните WD-40 и подождите 5 минут - усилие сорвёт резьбу, шпильки в ТЭНе тонкие.
- Открутите крепёжные гайки самого ТЭНа (те, что фиксируют его к стенке духовки). Обычно две гайки М6 или два винта под крест снаружи задней стенки духовой камеры.
- Аккуратно вытащите ТЭН внутрь духовки. Тянуть через заднюю стенку неудобно, керамика упрётся. Тащите за U-образную рабочую часть внутрь камеры, выводы пройдут через отверстия обратно.
Всё, старый ТЭН у вас в руках. Теперь его нужно замерить и сфотографировать так, чтобы мы могли повторить копию.
Что прислать для расчёта и производства
Идеальный комплект для точной копии:
- Фото ТЭНа целиком с приложенной металлической линейкой (не тканевой рулеткой)
- Фото со стороны выводов крупным планом, видно керамику, шпильки, расстояние между ними
- Замеры штангенциркулем: диаметр трубки, длина активной части, глубина колена, межцентровое расстояние выводов
- Мощность и напряжение (со старой бирки или шильдика плиты)
- Материал предпочтительный: углеродистая сталь 10 (как штатно) или AISI 304 (нержавейка, дольше служит)
Если бирка стёрлась, а мультиметра нет - присылайте что есть. По одному фото с линейкой мы восстанавливаем 80% размеров, остальное согласуем при звонке.
Сроки, стоимость, минималка
Стандартный срок производства верхнего ТЭНа под ШЖЭ-1 - 7-14 рабочих дней с момента получения фото и оплаты. Отправка СДЭК транспортной или почтой России, зависит от вашего города.
| Позиция | Значение |
|---|---|
| Минимальная партия | 1 шт |
| Срок производства | 7-14 рабочих дней |
| Доставка СДЭК до Москвы | 3-4 дня |
| Доставка до Санкт-Петербурга | 4-5 дней |
| Доставка до Новосибирска | 2-3 дня |
| Оплата | 50/50 (аванс за материалы, доплата перед отгрузкой) |
| Гарантия | 12 месяцев |
Стоимость одного верхнего ТЭНа для ШЖЭ-1 обсуждается индивидуально после замера, зависит от материала оболочки и мощности. Точная цена приходит счётом на следующий день после получения фото.
Почему не поставить китайский аналог с маркетплейса
На Озоне и Wildberries продаются «ТЭНы для плит советского типа» по 500-800 рублей. Ставили - знаем, чем заканчивается.
- Форма загиба не та. Китайский U-образный ТЭН делается под усреднённые размеры бытовой техники, у ШЖЭ-1 своя геометрия - новый не встаёт в отверстия задней стенки, приходится пилить.
- Выводы под другую резьбу. Штатно на Онеге М4, у аналогов часто М5 или под лопатку - придётся менять и клеммы проводки.
- Материал не заявлен. Что там за сталь и какая толщина стенки - производитель не раскрывает. Прогорает за полгода-год.
Копия по вашему образцу решает все три проблемы разом: ставится ровно на своё место, подключается через штатные шпильки, работает срок ресурса, 6-8 лет для нашей углеродистой стали 10 или 8-12 лет для нержавейки 304.
Часто путают верхний и нижний ТЭН духовки ШЖЭ-1
По внешнему виду они похожи, но параметры разные:
| Параметр | Верхний (гриль) | Нижний |
|---|---|---|
| Мощность | 800-1200 Вт | 1000-1500 Вт |
| Форма | U-образная (одно колено) | Более сложная, змейкой или двойное U |
| Длина активной части | 230-280 мм | 320-380 мм |
| Расположение | Под верхней стенкой камеры | Под днищем камеры |
Если вы не уверены, какой именно сгорел, включите духовку и посмотрите через 3-4 минуты - какой из ТЭНов остаётся тёмным. Если хотите поменять оба сразу - тоже нормально, делаем в одной партии, отдельно фотографируем каждый.
Что мы производим ещё для советской бытовой техники
Онега ШЖЭ-1 - не единственная старая плита, для которой оригиналов уже нет. Через нас регулярно проходят заказы на ТЭНы для «Электра», «Мечта», «Веко», «Лысьва», ранние «Ханса», «Гефест», «Дарина». Принцип тот же: снимаете старый, фотографируете, мы делаем копию за 7-14 дней. Если ищете ТЭН для другой модели, посмотрите блог - статьи про частые случаи там уже есть.
Изготовим верхний ТЭН для вашей ШЖЭ-1
Пришлите фото старого ТЭНа с линейкой и мощность, за сутки посчитаем стоимость и назовём срок. Минималка 1 штука, гарантия 12 месяцев.
Частые вопросы
Какая мощность у верхнего ТЭНа духовки Онега ШЖЭ-1?
У разных лет выпуска ШЖЭ-1 верхний ТЭН духовки шёл на 800, 1000 или 1200 Вт при напряжении 220 В. Точную мощность смотрите на бирке старого ТЭНа или на шильдике плиты. Если бирка стёрлась, снимаем сопротивление мультиметром: 1000 Вт около 48 Ом, 1200 Вт около 40 Ом. Мы делаем под ту же мощность, что была штатной.
Обязательно ли снимать старый ТЭН, чтобы заказать новый?
Да, для точного повторения нужен образец. По фото и рулетке через дверцу не измерить межцентровое расстояние выводов и глубину загиба. Снимаете старый ТЭН, фотографируете с линейкой в двух плоскостях, отправляете в WhatsApp или на почту. По снимкам с образца делаем копию, которая встаёт в те же отверстия задней стенки.
Сколько по времени изготавливается замена?
Стандартный срок 7-14 рабочих дней с момента согласования размеров и оплаты материалов. Отправка СДЭК или ПЭК из Миасса, до Москвы обычно 3-4 дня, до Питера 4-5. От момента заявки до получения на руки в среднем выходит 12-18 дней.
Минимальная партия одна штука?
Да, минималка одна штука. Мы не требуем заказа 10 или 20 ТЭНов, как большинство заводов. Для домашней плиты Онега ШЖЭ-1 это как раз актуально: обычно нужен один верхний нагреватель на замену сгоревшему.
Какой материал оболочки ставить для духовки?
Для духового шкафа среда - сухой горячий воздух до 250-300 градусов, поэтому подходит углеродистая сталь 10 или нержавейка AISI 304. Штатно на Онеге стояла углеродистая. Мы обычно ставим нержавейку 304, она дольше держит окисление и не даёт налёта на еде при первом прогреве.
Что делать, если модель ШЖЭ-1 старше 1985 года?
Ранние Онеги 70-х годов отличались формой загиба и креплением выводов. Если старый ТЭН на руках, не проблема, изготавливаем точно по образцу независимо от года. Если ТЭН уже выкинули, а замер снять неоткуда, снимаем размеры с отверстий задней стенки и делаем под них с типовой мощностью 1000 Вт.
