В лаборатории перестал греть дистиллятор GFL. Аппарат немецкий, оригинальный нагреватель под заказ везут из Европы несколько недель, а дистиллированная вода нужна каждый день — под анализы, автоклав, мойку посуды. Знакомая ситуация для любого, у кого стоит импортный водоперегонный аппарат.
Нагревательный элемент — единственная деталь дистиллятора, которая изнашивается по расписанию. Он кипит в сырой воде, обрастает накипью и рано или поздно перегорает. Ниже разберём, что это за элемент на 3000 Вт 230 В, почему он выходит из строя и как получить замену по образцу без ожидания поставки из-за рубежа.
Что это за нагреватель

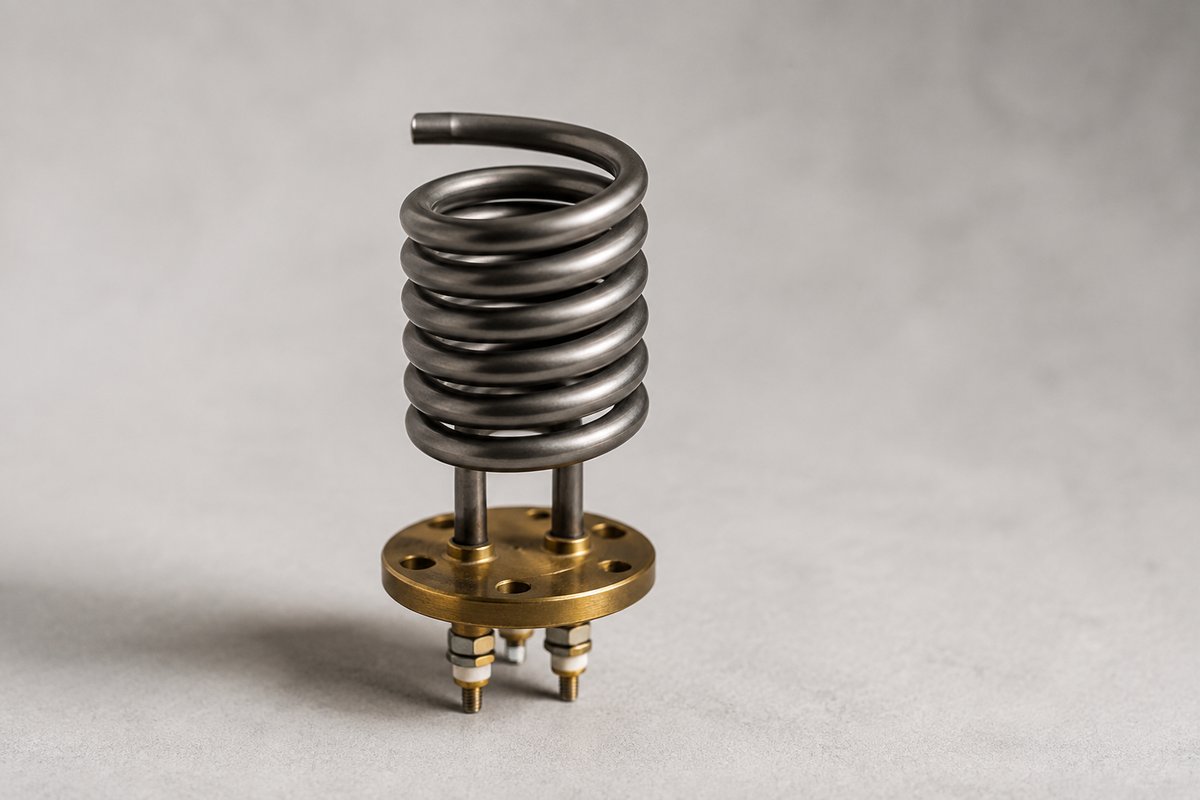

В дистилляторах серии GFL используется погружной нагреватель спиральной формы. Спираль из трубки свёрнута в компактный виток и через фланец опускается в кипятильную камеру. На фланце — два резьбовых вывода под подключение. Такая форма даёт большую площадь нагрева в маленьком объёме камеры: вода закипает быстро, пар идёт в конденсатор, на выходе капает дистиллят.
Базовые параметры этого элемента: мощность 3000 Вт, напряжение 230 В, одна фаза. Внутри — нихромовая спираль в засыпке из периклаза, снаружи — оболочка из нержавеющей стали. Нержавейка здесь принципиальна: элемент контактирует с исходной водой, и оболочка не должна ржаветь или отдавать примеси, иначе пострадает чистота дистиллята.
Почему сгорает нагреватель дистиллятора
Дистиллятор кипятит обычную водопроводную воду, а не готовый дистиллят. Значит, все соли жёсткости из исходной воды остаются в камере и оседают на спирали. Это и есть главная причина отказа.
Накипь работает как тепловой изолятор. Слой в 1 мм поднимает температуру оболочки примерно на 7°C, слой в 3-4 мм — уже критично. Спираль под коркой перегревается, металл теряет свойства, и в какой-то момент нить перегорает. Чем жёстче вода в водопроводе, тем быстрее наступает этот момент.
Второй сценарий — работа «всухую». Если уровень воды в камере упал, а нагрев продолжился, спираль раскаляется без отвода тепла и перегорает за минуты. Так бывает при неисправном датчике уровня или когда аппарат оставили включённым с пустой камерой.
Вывод простой: сама конструкция нагревателя редко бывает виновата. Изнашивает его вода и режим эксплуатации. Поэтому менять элемент периодически — нормальная часть обслуживания дистиллятора, а не поломка.
Замена по образцу вместо ожидания оригинала
Оригинальный нагреватель для лабораторного аппарата — деталь, которую редко держат на складе. Её везут под заказ, срок растягивается на недели, а цена импортного компонента с логистикой выходит заметной. При этом сам элемент технически несложный: спираль, фланец, два вывода, известная мощность.
Мы изготавливаем такой нагреватель по образцу вашего сгоревшего. Снимаем с него посадочные размеры и повторяем: наружный диаметр спирали, высоту и шаг витков, диаметр фланца, расположение и резьбу выводов. На выходе — элемент 3000 Вт 230 В, который встаёт на штатное место в GFL-2004, GFL-2012 или GFL-2001/4 без доработки крепления.
| Модель дистиллятора | Нагреватель | Что повторяем по образцу |
|---|---|---|
| GFL-2004 | 3000 Вт, 230 В, спираль | Диаметр спирали, фланец, выводы |
| GFL-2012 | 3000 Вт, 230 В, спираль | Диаметр спирали, фланец, выводы |
| GFL-2001/4 | 3000 Вт, 230 В, спираль | Диаметр спирали, фланец, выводы |
Если у вас другой аппарат этой серии или нестандартная камера — всё равно присылайте образец. Мощность и напряжение остаются те же, отличаться будут только посадочные размеры, а их мы снимаем с вашего элемента.
Сгорел нагреватель дистиллятора GFL? Пришлите фото — рассчитаем замену за 30 минут.
Заказать нагревательКак заказать замену
Чтобы получить точное предложение, пришлите один из вариантов:
- Фото сгоревшего нагревателя рядом с линейкой — общий вид, крупным планом фланец и выводы
- Данные с шильдика или из паспорта: мощность, напряжение
- Снятые размеры, если фото с линейкой не получается: наружный диаметр спирали, высота витков, диаметр фланца, расстояние между выводами, тип и шаг резьбы на выводах
По этим данным подтвердим стоимость и срок. Чем точнее размеры выводов и фланца, тем меньше риск, что при монтаже придётся что-то подгонять.
На что смотреть при подборе
Несколько моментов, из-за которых замена иногда не встаёт с первого раза:
- Диаметр и высота спирали. Виток должен войти в кипятильную камеру и не упираться в стенки. Габарит спирали снимается по образцу.
- Посадочный фланец. Диаметр фланца и расположение уплотнения определяют, сядет ли элемент герметично. Это критично: течь в камере дистиллятора недопустима.
- Выводы под подключение. Резьба М6 и М8 не взаимозаменяемы. Уточняйте диаметр и шаг, иначе придётся менять клеммы.
- Материал оболочки. Для дистиллятора берём нержавейку, а не медь: контакт с исходной водой и требования к чистоте дистиллята не допускают ржавчины и примесей.
Производство и доставка
Изготавливаем нагреватели в Миассе, Челябинская область. Производим от одной штуки, срок 7-14 рабочих дней с момента согласования образца и оплаты. Отправляем СДЭК и ПЭК по всей России, работаем с Казахстаном. Документы: УПД, счёт, паспорт изделия.
Если дистилляторов в лаборатории несколько и нагреватели изнашиваются по очереди — имеет смысл заказать запасной элемент на полку. Тогда при следующем отказе аппарат не встанет ни на день: замена уже лежит в шкафу.
