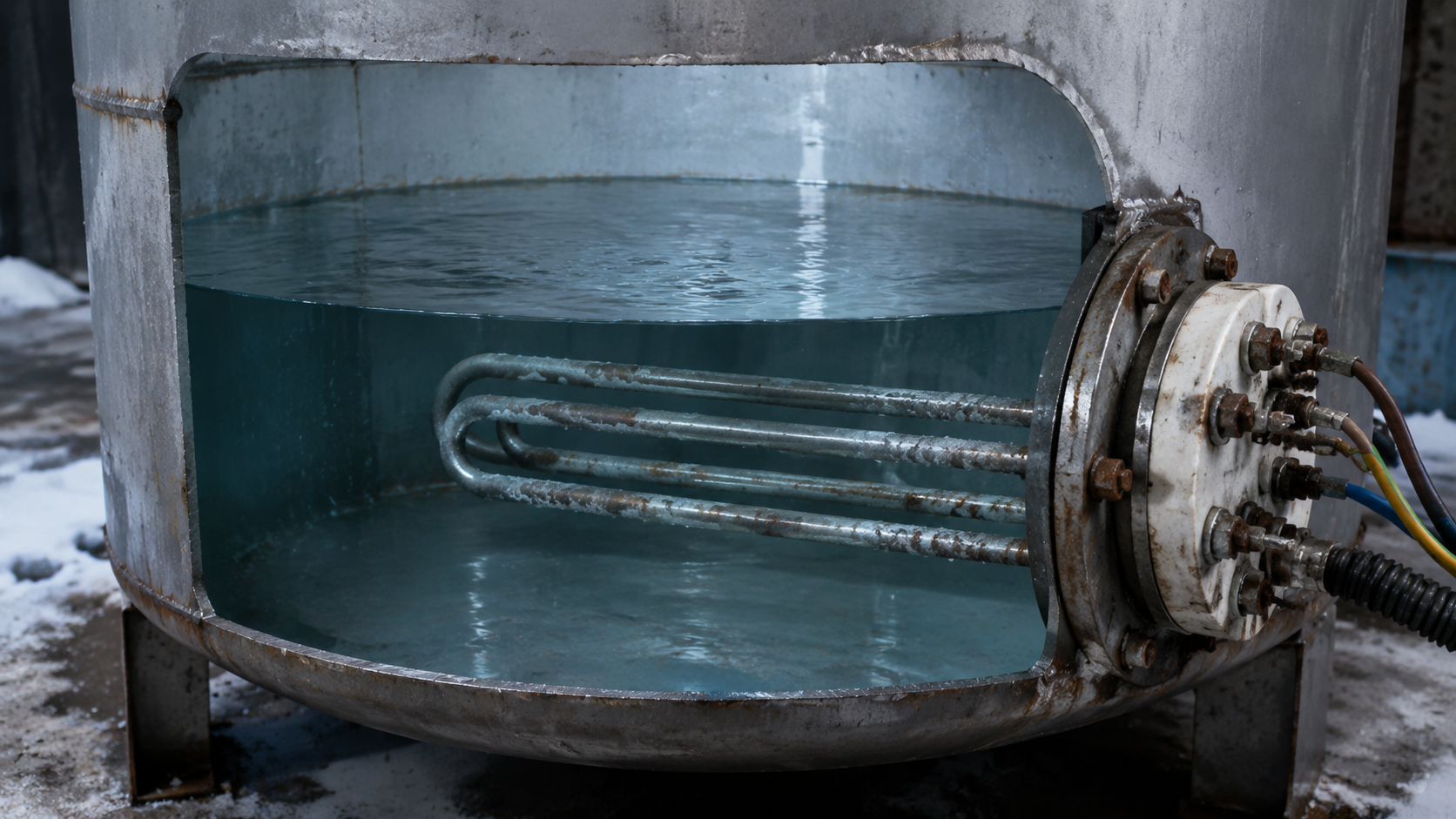

Водонагреватель на даче зимой: какой ТЭН переживёт консервацию
Для инженера, отвечающего за сезонный объект — котельную дачного посёлка, цех с водяной рубашкой или ёмкость запаса воды на производстве — главная головная боль осенью: что станет с ТЭНами после зимней консервации. Замерзание воды в баке ломает нагреватели, которые летом работали без нареканий. Разбираем, какой ТЭН конструкции и из какой стали переживёт мороз, а какой превратится в груду металлолома после первой же зимы.
Почему ТЭН выходит из строя после замерзания: физика процесса
Удельный объём воды при переходе в лёд увеличивается примерно на 9%. В открытом ведре лёд просто поднимается шапкой. В закрытом баке расширяющейся воде деваться некуда, и она давит на стенки, дно и всё, что погружено в жидкость. Трубка ТЭНа с толщиной стенки 0,8–1,2 мм — самое слабое место. Лёд сминает оболочку, деформирует нихромовую спираль, и виток замыкает на корпус. Либо лёд вырывает контактный стержень из гермовывода — и нагреватель уходит в обрыв.
Второй сценарий — коррозия. Если осенью воду слили, но не осушили бак, на дне остаётся 5–20 литров воды с растворённым кислородом. ТЭН, установленный снизу, всю зиму контактирует с влажной средой. Углеродистая сталь ржавеет, а при весеннем включении ржавая трубка быстро прогорает в месте локального перегрева.
Материал оболочки: что работает в мороз и воду
Выбор стали для ТЭНа — не вопрос стоимости, а вопрос сценария эксплуатации. Вот как ведут себя основные материалы в условиях зимней консервации.
| Материал оболочки | ГОСТ-аналог | Поведение при замерзании | Коррозия в воде |
|---|---|---|---|
| Сталь 10 | Ст10 | Деформируется, но редко лопает: пластичная | Высокая, особенно после контакта с водой |
| AISI 304 | 08Х18Н10 | Стойкость к точечной деформации выше, чем у стали 10 | Низкая для воды до 60 °C |
| AISI 316 | 10Х17Н13М2 | Высокая пластичность при минусовых температурах | Низкая, включая хлориды |
| Титан | ВТ1-0 | Хрупкий при ударных нагрузках, не для льда | Практически нулевая |
Для большинства объектов с сезонной консервацией оптимален AISI 304 (08Х18Н10): он не ржавеет в воде и достаточно пластичен, чтобы пережить локальное давление льда без разрушения. Для хлорированной воды и агрессивных сред используйте AISI 316 (10Х17Н13М2) — он дороже, но в нём нет очагов точечной коррозии.
Цельнотянутая бесшовная труба 12Х18Н10Т — выбор для пищевых производств и объектов с частыми циклами замерзания/оттаивания. В бесшовной трубке нет сварного шва, который становится концентратором напряжений при расширении льда. У нас на производстве ТЭН-Миасс такие трубки — базовый вариант для молочных ферм и пивоварен.
Конструкция ТЭНа: фланец, штуцер, расположение
Самый прочный способ пережить консервацию — вынуть нагреватель из бака на зиму. Для этого подходят фланцевые блок-ТЭНы с резьбой G1½, G2 или G3 под ключ-шестигранник. Осенью ослабил гайки, вытащил блок из патрубка, просушил — и убрал в тёплое помещение. Весной поставил обратно. Такая конструкция исключает контакт нагревателя со льдом и влагой полностью.
Если демонтаж не предусмотрен — выбирайте штуцерный ТЭН (G1/2, G3/4, M22×1,5) и располагайте его выше уровня остаточной воды:
- минимальный зазор от нижней точки бака — 80–100 мм;
- установка под углом 15–20° к горизонтали — чтобы рабочая зона оказалась выше, а контактные стержни смотрели вверх;
- увеличенная толщина стенки трубки 1,5–2,0 мм для штуцерных моделей — втрое выше стойкость к смятию.
Отдельный вопрос — бак с плоским дном. В нём осадок и остатки воды скапливаются в приямке. ТЭН не должен висеть над приямком — иначе при замерзании его выдавит льдом. Сместите точку врезки на 150–200 мм в сторону от дренажного отверстия.
Расчёт мощности: серийный ТЭН против расчётного
Вот типичная ситуация: бак ГВС на 2000 л в котельной дачного посёлка. Заказчик просит «ТЭН на 40 кВт». Считаем реальную потребность: нагрев с 10 до 60 °C за 5 часов.
Теплоёмкость и мощность:
Q = 2000 кг × 4,187 кДж/(кг·°C) × 50 °C = 418 700 кДж = 116,3 кВт·ч
P = 116,3 кВт·ч / 5 ч = 23,3 кВт
Серийный ТЭН 40 кВт будет греть воду вдвое быстрее, но потребует выделенной линии и создаст пиковую нагрузку на сеть. Оптимально — два ТЭНа по 12 кВт, включённых ступенчато: один работает ночью по ночному тарифу, второй подключается днём при разборе. Под такую задачу мы изготавливаем ТЭН под чертёж: мощность ровно под объём бака, длина — под габариты шкафа, резьба — под существующий фланец.
Проверяем сопротивление для однофазного ТЭНа 12 кВт на 380 В (подключение на линейное напряжение):
R = U² / P = 380² / 12 000 = 12,03 Ом.
ГОСТ 13268-88 допускает отклонение мощности +5/−10%. Это значит, что сопротивление конкретного ТЭНа должно лежать в диапазоне 11,44–12,65 Ом. Любой ТЭН из этой вилки работает корректно, но заказывая «точно 12 кВт», вы получаете изделие с фактической мощностью от 10,8 до 12,6 кВт. Если вам критично выдержать время нагрева, в техзадании укажите требуемое сопротивление — инженер производства рассчитает спираль под конкретное значение.
Для трёхфазного блока на 24 кВт с подключением звездой к сети 380 В:
I = P / (√3 × U_линейного) = 24 000 / (1,73 × 380) = 36,5 А — это линейный ток.
Сопротивление каждой ветви: R = U_линейного² / P_элемента = 380² / 8 000 = 18,05 Ом.
Консервация: 5 действий, которые продлят жизнь ТЭНу
- Слейте воду полностью и откройте дренажный кран до весны — остатки воды испарятся через открытый патрубок.
- Продуйте бак сжатым воздухом через верхний штуцер: поток воздуха выгоняет остатки воды из нижней точки.
- Демонтируйте фланцевый ТЭН, протрите трубки насухо, при необходимости удалите накипь механически (без кислот).
- Перед весенним включением измерьте сопротивление изоляции мегаомметром 500 В — норма для сухого ТЭНа — не менее 10 МОм. Если ниже — сушите нагреватель 2–4 часа в сухом помещении при комнатной температуре.
- Установите на вводе автоматический выключатель с дифзащитой 30 мА — это требование ПУЭ для водонагревателей в любых зданиях.
Если бак нельзя осушить полностью, залейте в него на зиму пропиленгликоль в концентрации 30–40% — он не расширяется при замерзании так агрессивно, как вода, и не повредит ТЭН из AISI 304 (08Х18Н10).
Промышленный ТЭН под ваш объект: что указать в заказе
Серийный ТЭН «на 40 кВт» из каталога — лотерея: неизвестно, какую геометрию и тепловую нагрузку имел в виду производитель. Чтобы ТЭН пережил и зиму, и рабочий сезон, в техническом задании укажите:
- объём бака, время нагрева, исходную и целевую температуру;
- диаметр и длину трубки — для нашей линейки это 4–32 мм и 30–6000 мм;
- среду — вода питьевая, техническая, хлорированная, масло;
- схему подключения — однофазная, звезда, треугольник;
- размер присоединительной резьбы — G1/2, G3/4, M22×1,5 для штуцерных, G2 или G3 для фланцевого блока.
Минимальная партия — один ТЭН, изготовление типовой позиции — 5–10 рабочих дней.
Передайте в ТЭН-Миасс чертёж, эскиз от руки или фото старого нагревателя — рассчитаем мощность под объём бака и подберём материал оболочки, который переживёт не одну консервацию. Типовые позиции делаем за 5–10 дней, партия — от одного ТЭНа.
