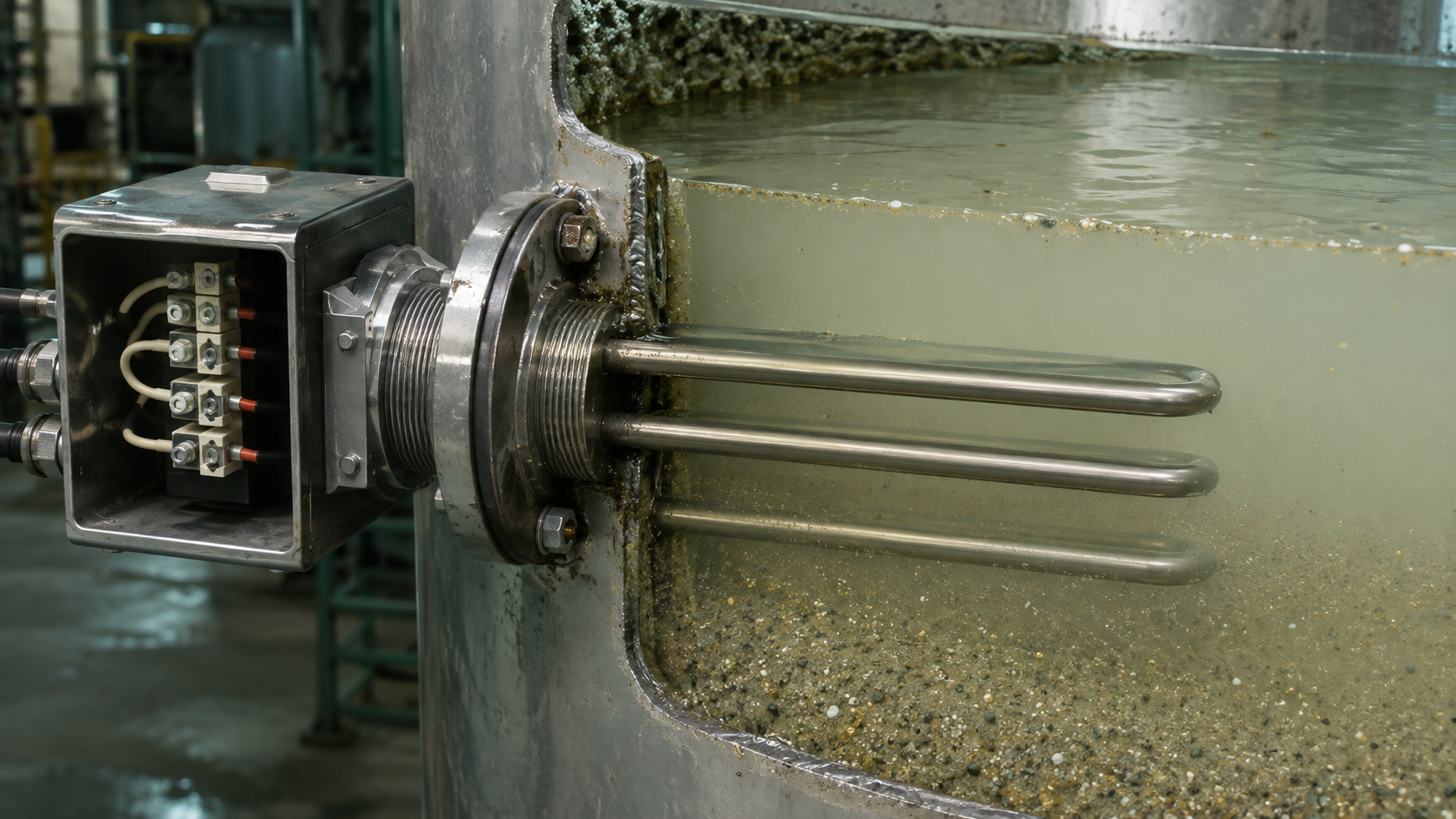

ТЭН для цианидных растворов в золотодобыче: материалы оболочки и расчёт мощности
Чановое и кучное выщелачивание золота идёт в щелочном растворе цианида натрия (NaCN) с pH 10–12. Концентрация цианида в пульпе — от 0,02 до 0,3 %, при этом раствор всегда насыщен кислородом, содержит сульфиды, хлориды и абразивные частицы породы. Именно такая среда, а не сама температура (обычно 15–40 °C, реже до 60 °C) определяет выбор материала оболочки ТЭНа. Ошибка с маркой стали превращает нагрев чана в ежемесячную замену трубчатых нагревателей.
Условия эксплуатации ТЭНов в цианидном выщелачивании
NaCN в водном растворе гидролизуется с образованием свободных цианид-ионов CN⁻ и подщелачиванием среды. Для углеродистой стали (включая Сталь 10) эта среда однозначно разрушающа: оболочка покрывается язвенной коррозией за 100–200 часов, особенно на границе с воздухом и при перемешивании. Латунные фланцы также выходят из строя — медь растворяется в цианидных растворах с образованием комплексных ионов. Поэтому для контакта с пульпой используют нержавеющие стали, титан или высоколегированные сплавы. Решающими факторами становятся:
- pH среды — выше 10, то есть щелочная коррозия минимальна для аустенитных нержавеек, но усиливает коррозионное растрескивание под напряжением (КРН) при наличии хлоридов;
- наличие хлоридов — в оборотной воде или в руде может быть до 1–3 г/л Cl⁻, что провоцирует точечную (питтинговую) коррозию AISI 304;
- абразивная пульпа — истирает пассивную плёнку на поверхности оболочки, ускоряя локальную коррозию;
- циклический нагрев и охлаждение — разница температур в объёме чана до 20 °C вызывает термоциклические напряжения.
Материалы оболочки для цианидных сред: сравнительная таблица
| Материал оболочки | ГОСТ-аналог | Поведение в цианидном растворе | Рекомендуемая область |
|---|---|---|---|
| Сталь 10 | Сталь 10 | Разрушается за 1–2 месяца | Не допускается для цианидных сред |
| AISI 304 | 08Х18Н10 | Удовлетворительно при pH>10 и отсутствии хлоридов; риск точечной коррозии | Оборотная вода без хлоридов, кратковременные процессы |
| AISI 316 | 10Х17Н13М2 | Устойчив к хлоридам до 1 г/л; стоек к питтингу | Растворы с морской водой или высоким содержанием Cl⁻ |
| 12Х18Н10Т | 12Х18Н10Т | Титан-стабилизированная аустенитная сталь, лучше для сварных конструкций и термоциклов | Пищевые и агрессивные среды; чаны выщелачивания с перемешиванием |
| Титан ВТ1-0 | ВТ1-0 | Стойкость в цианидах, хлоридах, сульфидах до 100 °C; абразивостоек | Оптимальный выбор для постоянного контакта с пульпой |
Для крупных чанов выщелачивания (объём 50–500 м³) чаще применяют AISI 304 или AISI 316 (10Х17Н13М2) ради экономии. Но если срок службы нагревателя планируется более 2–3 лет, а раствор содержит хлориды сверх 0,5 г/л, надёжнее титан. На производстве ТЭН-Миасс такие нагреватели изготавливают из цельнотянутой титановой трубы с толщиной стенки 1–1,5 мм и глухим штуцером для термопары.
Конструкция ТЭНов под задачи выщелачивания
Для подогрева чанов выщелачивания используют блок-ТЭНы — несколько трубчатых элементов на общем фланце. Возможные диаметры корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм, мощность одного блока — от 3 до 90 кВт. Фланец для таких блоков — крупный, под ключ-шестигранник: G1.5″, G2″, G3″, M48×2, M56×2, M64×3. Через резьбу меньшего диаметра (например, G1/2″) три петли физически не пройдут, поэтому для промышленных нагревателей используется только фланцевая группа.
Важно: стандартный латунный фланец для цианидных растворов не применяется. Цианид-ионы образуют с медью устойчивые комплексы, и латунь разрушается в течение 2–3 месяцев. Фланец должен быть из стали 12Х18Н10Т или титана ВТ1-0. Также на фланце размещается гильза под термопару типа K (хромель-алюмель) — это позволяет контролировать температуру непосредственно у нагревателя.
Герметизация ввода в ёмкость выполняется через фланец DN50–DN150 с прокладкой из EPDM или фторкаучука. Сальниковая набивка из асбеста недопустима — щелочной раствор разрушает её, и пульпа проникает к контактам.
Расчёт мощности и сопротивления
Мощность ТЭНа подбирается под объём бака и требуемую скорость нагрева. Для стандартной формулы сопротивления одноэлементного нагревателя:
R = U² / P,
где R — сопротивление, Ом; U — напряжение питания, В; P — мощность, Вт.
Для блока-ТЭН, подключённого звездой в трёхфазную сеть 380 В, на каждый элемент приходит фазное напряжение:
U_ф = U_линейного / √3 ≈ 220 В
Сопротивление ветви:
R = U_ф² / P_элемента = U_линейного² / (3 × P_элемента)
Пример: элемент 3 кВт в звезде на 380 В имеет сопротивление R = 220² / 3000 ≈ 16,1 Ом. Линейный ток всей трёхфазной нагрузки при общей мощности 9 кВт:
I_линейный = P_общая / (√3 × U_линейного) = 9000 / (1,73 × 380) ≈ 13,7 А
Типичная ошибка закупщиков — заказ ТЭНа на 220 В в сеть 380 В без учёта схемы. Если в паспорте мощность указана для 220 В, а при подключении звездой на 380 В на элемент приходится те же 220 В — фактическая мощность совпадёт. Но если элемент рассчитан на 380 В и подключён звездой, мощность будет в три раза ниже.
Допуск по мощности по ГОСТ 13268-88 — от +5 до −10 %. Это значит, что сопротивление реального ТЭНа может быть на 4 % ниже и на 11 % выше номинала даже у нового нагревателя.
Пример расчёта для чана выщелачивания. Чан объёмом 10 м³, нужно подогреть пульпу с 15 до 40 °C за 4 часа. Теплоёмкость пульпы при плотности 1100 кг/м³ ~ 3,6 кДж/(кг·°C). Требуемая мощность:
P = V × ρ × c × ΔT / t = 10 × 1100 × 3600 × 25 / (4 × 3600) ≈ 68,8 кВт
С учётом потерь через стенки чана (около 10 %) и запасом по ГОСТ — 75 кВт. Рационально поставить три блока-ТЭН по 25 кВт, каждый собран на фланце M64×3 с 6 петлями из нихрома в оболочке 12Х18Н10Т или титана.
Заказ ТЭНа под чертёж: что указать в техзадании
Для точного подбора нагревателя инженеру достаточно пяти данных:
- Объём и форма ёмкости, требуемая температура и время нагрева;
- Состав раствора: концентрация NaCN, хлоридов, сульфидов, наличие абразива;
- Напряжение питания и схема подключения (звезда или треугольник);
- Присоединительный размер — диаметр ответного фланца или резьбы;
- Место установки: вертикально в нижней части чана, горизонтально, сбоку.
ТЭН-Миасс изготавливает нагреватели с минимальной партией от 1 шт. Если старый ТЭН вышел из строя, восстановим геометрию по фотографии с линейкой — присоединительные размеры до миллиметра. Срок типового нагревателя — 5–10 дней, нестандартную мощность под ваш объём посчитает технолог в течение рабочего дня.
Частые вопросы по ТЭНам для цианидных растворов
Можно ли использовать ТЭН из стали 10 в цианидном растворе? Нет. Углеродистая сталь разрушается язвенной коррозией за 100–200 часов. Минимальный вариант — AISI 304 (08Х18Н10), но для постоянной работы рекомендуем титан или AISI 316.
Чем титан лучше нержавейки в цианидном растворе? Титан не питтингует в хлоридах, выдерживает абразивный износ пульпой и не растрескивается при циклическом нагреве. При pH 10–12 скорость его коррозии — менее 0,01 мм/год.
Латунный фланец подойдёт для блока нагрева в чане выщелачивания? Нет. Цианид растворяет медь с образованием комплексных соединений. Фланец нужно изготавливать из стали 12Х18Н10Т или титана ВТ1-0.
Как рассчитать сопротивление блока на 380 В? Для звезды: R = U² / (3 × P). Пример: блок 30 кВт на три фазы, каждый элемент 10 кВт, напряжение на элементе 220 В, сопротивление элемента 220² / 10000 = 4,84 Ом.
Что делать, если мощность серийного ТЭНа не совпадает с расчётной? Заказать нагреватель с мощностью ровно под ваш объём. Серийные модели имеют фиксированную мощность, а под задачу можно изготовить, например, 27 кВт вместо 30 кВт — это снизит перегрев раствора и срок службы.
Инженеры ТЭН-Миасс рассчитают мощность и подберут материал оболочки под ваш раствор цианидного выщелачивания — пришлите техзадание на почту или через форму на сайте.
