ТЭН для бойлера 1500 Вт 220 В: как выбрать и заменить
Сопротивление исправного ТЭНа 1500 Вт на 220 В составляет 32,3 Ом. По ГОСТ 13268-88 допуск мощности +5/−10 % превращает это число в коридор 30,7-35,9 Ом. Ток при этой мощности около 6,8 А. Ниже разбираю, как подобрать длину и фланец под конкретный бойлер, какой материал оболочки брать и как заменить ТЭН самому без вызова мастера.
Какой ТЭН нужен: фланец и длина важнее мощности
1500 Вт: средняя мощность для накопительных водонагревателей объёмом 30-50 литров. Но мощность здесь не главный параметр для заказа: два ТЭНа на 1500 Вт от разных производителей могут не влезть в один и тот же бойлер, если отличаются длина трубки и диаметр фланца. Сначала снимаете старый ТЭН, потом подбираете новый под его геометрию.
Что замерить на старом ТЭНе перед заказом:
- Диаметр и шаг резьбы фланца (чаще 1 1/4 дюйма, встречается 1 1/2 дюйма у старых и некоторых импортных моделей)
- Длину трубки от фланца до изгиба на конце — определяет, достанет ли ТЭН до дальней стенки бака
- Расстояние между клеммами и форму изгиба (U-образный, W-образный или с несколькими петлями)
- Наличие посадочного места под магниевый анод в том же фланце
Фланец 1 1/4 дюйма: почему это не универсальный размер
Резьбовой фланец 1 1/4" встречается на подавляющем большинстве бытовых бойлеров, но не на всех. Перед заказом резьбу нужно замерить штангенциркулем по внешнему диаметру, а не определять на глаз: визуально 1 1/4" и 1 1/2" различаются на 6 мм, и на фото без масштаба их легко перепутать. Если планируете заказывать ТЭН по чертежу, сфотографируйте фланец с линейкой или монетой в кадре для масштаба.
Материал оболочки: нержавейка или медь
Для воды в быту применяют два материала трубки:
- Медь — хорошая теплопроводность, дешевле, стоит в большинстве бюджетных заводских бойлеров
- Нержавейка AISI 304 (08Х18Н10) — устойчивее к хлорированной и минерализованной воде, обычно служит дольше в проблемных регионах по качеству воды
Если вода жёсткая, с высокой минерализацией, или в доме стоит хлорирование, нержавейка оправдывает разницу в цене. Если вода мягкая, а бойлер меняется просто от возраста (ресурс выработан, коррозии трубки нет), медь справится не хуже.
Сопротивление ТЭНа 1500 Вт: откуда цифра 32,3 Ом
Формула та же, что для любого ТЭНа: R = U² / P.
R = 220² / 1500 = 48 400 / 1500 = 32,3 Ом
Это сопротивление холодного ТЭНа. Прогретый нихром даёт плюс 0,1-0,3 Ом, это в пределах погрешности обычного мультиметра, на практике не учитывается.
Коридор ГОСТ 30,7-35,9 Ом, а не просто «±10 %»
ГОСТ 13268-88 нормирует допуск не сопротивления, а мощности: +5 % сверху, −10 % снизу. Для 1500 Вт это диапазон мощности 1350-1575 Вт. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления:
| Граница | Мощность | Расчёт R | Сопротивление |
|---|---|---|---|
| Нижняя (мощность макс. +5%) | 1575 Вт | 220² ÷ 1575 | 30,7 Ом |
| Номинал | 1500 Вт | 220² ÷ 1500 | 32,3 Ом |
| Верхняя (мощность мин. −10%) | 1350 Вт | 220² ÷ 1350 | 35,9 Ом |
Если мультиметр на отключённом от сети и слитом бойлере показывает 30,7-35,9 Ом между клеммами ТЭНа, он исправен. Выше 36 Ом: часть нихромовой нити уже выгорела, мощность упала заметно ниже паспортной. Ниже 30 Ом: похоже на замыкание части витков, тоже повод менять.
Пример расчёта: сколько должен греть ТЭН 1500 Вт бойлер 30 литров
Формула времени нагрева воды: P = 0,001163 × V × ΔT / t, где V это объём в литрах, ΔT это разница температур, t это время в часах.
Для бойлера 30 л с нагревом с 15 до 60 °C (ΔT = 45 °C) за 1 час:
P = 0,001163 × 30 × 45 / 1 = 1,57 кВт
То есть ТЭН 1500 Вт для такого объёма почти оптимален: нагрев займёт около часа. Если на практике бойлер греет заметно дольше часа при исправном ТЭНе (сопротивление в коридоре), чаще всего дело в слое накипи на трубке: она работает теплоизолятором между нихромом и водой, тепло застревает в известковом слое и не успевает перейти в воду, при этом спираль под накипью перегревается локально и быстрее выгорает.
Признаки, что ТЭН в бойлере пора менять
- Вода не греется совсем — обрыв нихромовой нити, сопротивление «бесконечность»
- Выбивает автомат или УЗО при включении — пробой изоляции, сопротивление утечки на корпус ниже 1 МОм
- Греет заметно дольше часа для бойлера 30-50 л — частичное выгорание нити (сопротивление выше 36 Ом) или толстый слой накипи
- Треск и гул при работе — накипь на трубке, локальный перегрев участков оболочки
- Ржавый или мутный цвет воды из горячего крана — коррозия бака или самого ТЭНа, часто совпадает с выработанным анодом
Как заменить ТЭН в бойлере пошагово
- Отключите бойлер от сети — выньте вилку, не просто выключите кнопкой на корпусе
- Перекройте подачу воды и слейте бак через сливной клапан или шланг на входном патрубке. Горячую воду из системы тоже лучше слить через смеситель, чтобы не хлестало при снятии фланца
- Снимите нижнюю крышку корпуса, открутите провода от клемм ТЭНа, запомнив или сфотографировав схему подключения термостата
- Открутите гайки фланца крестообразно, по диагонали, а не по кругу — так фланец снимается равномерно, без перекоса прокладки
- Аккуратно вытащите ТЭН с анодом в сборе через горловину бака
- Очистите посадочное место от накипи и остатков старой прокладки, осмотрите внутреннюю поверхность бака на коррозию
- Установите новую прокладку (резиновую, термостойкую — не силиконовую строительную), вставьте новый ТЭН с анодом, затяните гайки тоже крестообразно, равномерно, без перетяжки
- Подключите провода по той же схеме, что была, закройте крышку, откройте воду, проверьте бак на течь из-под фланца до подачи питания
- Только после того, как бак полный и нет течи — включите питание и дайте бойлеру отработать полный цикл нагрева
Магниевый анод: менять вместе с ТЭНом

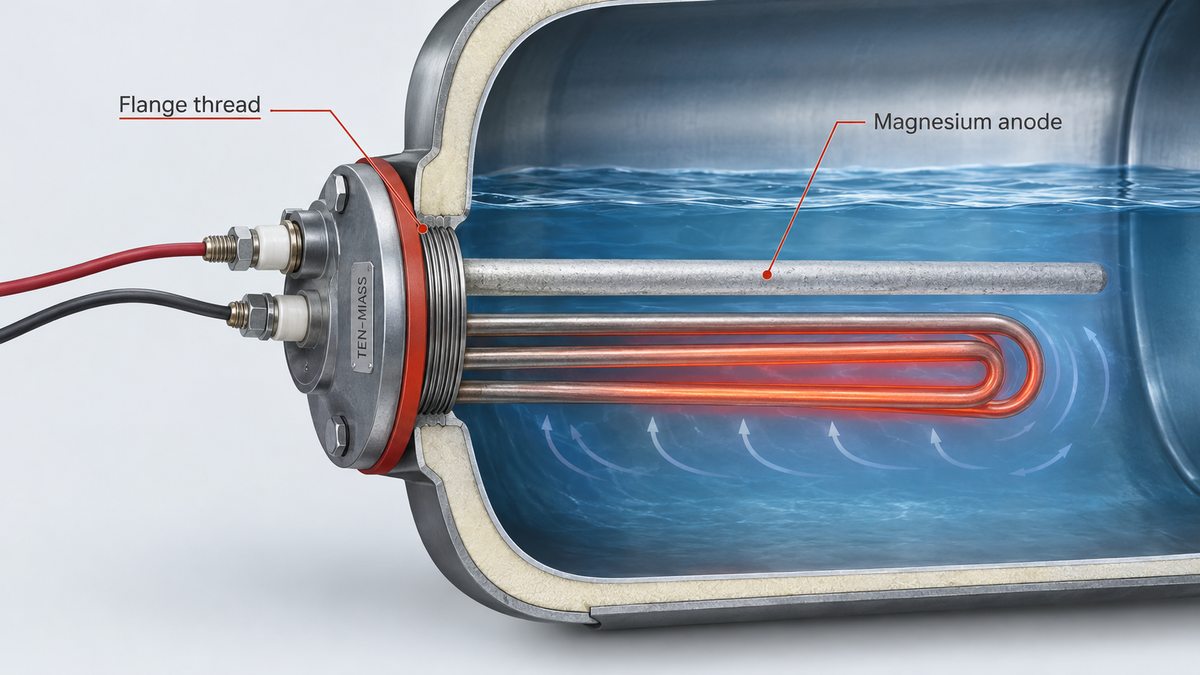

В большинстве накопительных бойлеров магниевый анод вкручен в тот же фланец, что и ТЭН, или в соседнее отверстие рядом. Анод защищает стальной бак от коррозии, расходуясь первым вместо металла бака. Если анод сточен больше чем наполовину (тонкий, с раковинами, менее половины исходного диаметра), меняйте его одновременно с ТЭНом. Разбирать фланец второй раз через полгода ради одного анода нерационально, особенно если прокладка уже не новая.
Частые ошибки при замене
| Ошибка | Почему это проблема | Что делать |
|---|---|---|
| Заказали ТЭН только по мощности, без размеров | Фланец или длина трубки не подойдут, греть будет нечем упереться в дальнюю стенку бака | Снять старый ТЭН, замерить резьбу и длину, только потом заказывать |
| Затянули гайки фланца с перекосом | Прокладка продавливается неравномерно, течь из-под фланца через пару недель | Затягивать крест-накрест, в несколько проходов, без перетяжки |
| Включили бойлер без воды в баке | Сухой ход мгновенно выжигает новый ТЭН, иногда за секунды | Проверить, что из крана идёт сплошная струя без воздуха, перед включением питания |
| Не заменили старый анод | Через несколько месяцев коррозия бака ускорится без защиты анода | Менять анод вместе с ТЭНом, если он выработан на 50% и более |
Сравнение ТЭНов разной мощности на 220 В
| Мощность | Сопротивление, Ом | Коридор ГОСТ | Ток, А | Где применяется |
|---|---|---|---|---|
| 1 кВт | 48,4 | 46,1-53,8 | 4,5 | Бойлеры 10-30 л |
| 1,5 кВт | 32,3 | 30,7-35,9 | 6,8 | Бойлеры 30-50 л |
| 2 кВт | 24,2 | 23,1-26,9 | 9,1 | Бойлеры 80-100 л |
| 3 кВт | 16,1 | 15,4-17,9 | 13,6 | Бойлеры 150 л, проточники |
Что прислать нам для расчёта точного ТЭНа
Если старого ТЭНа под рукой нет или бойлер привезли без него, пришлите:
- Фото бойлера с указанием марки и объёма бака на шильдике
- Фото фланца с линейкой или монетой в кадре для масштаба
- Напряжение сети (220 или 380 В) и желаемую мощность
- Если есть старый ТЭН — фото целиком, с замером длины трубки
Делаем нержавеющие и медные ТЭНы под конкретный бойлерный фланец, от 1 штуки, без минимальной партии. Цены на водяные ТЭНы начинаются от 2200 ₽ при закупке от 10 шт., точный расчёт под одну штуку дадим в день обращения по фото.
