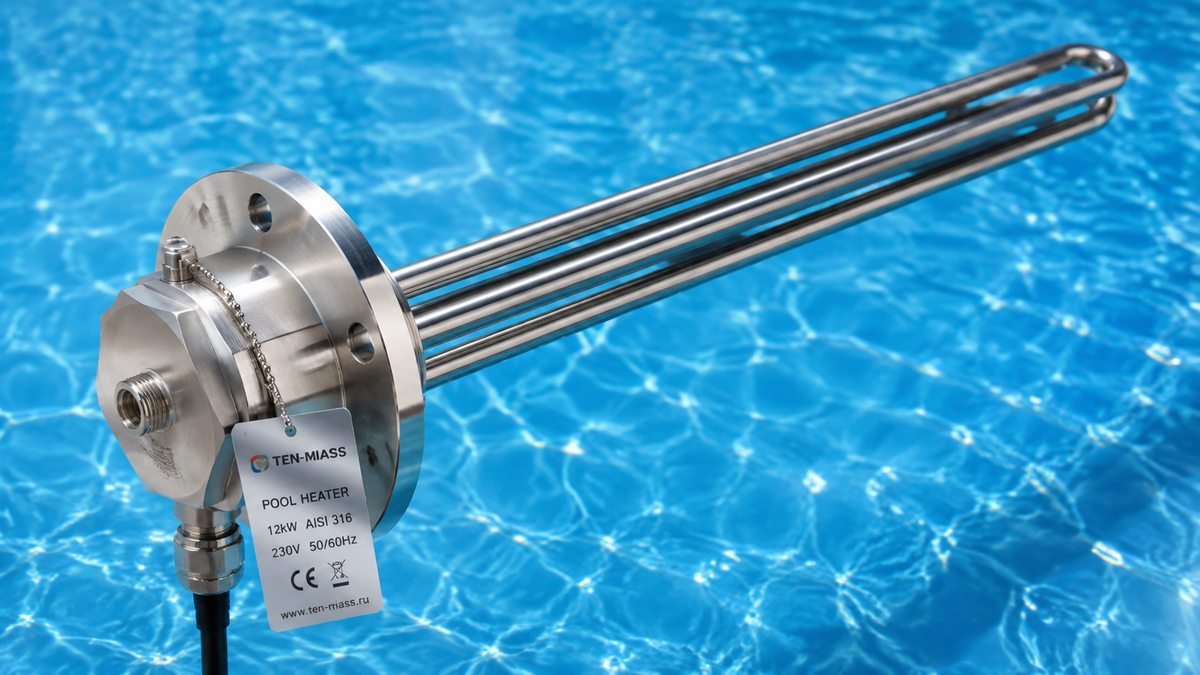

ТЭН для бассейна на 12 кВт: замена и подбор
Частный бассейн на 20 м³ с 12-киловаттным нагревателем выходит на рабочую температуру за одну ночь. Проблема начинается, когда ТЭН сгорает, а в сервисе предлагают только полную замену блока нагрева — за цену, сравнимую с насосной станцией.
Сколько ждать нагрева: считаем на цифрах
Чаша 20 м³ — это 20 000 литров воды. Нагреть с 15°C до 28°C значит поднять температуру на 13°C. Формула:
Q = c × m × ΔT = 4,186 × 20 000 × 13 = 1 088 МДж = 302 кВт·ч
При мощности нагревателя 12 кВт время нагрева: 302 / 12 = 25,2 часа. Запустили с вечера пятницы — суббота с утра уже 28°C. На практике прибавьте 10–15% на теплопотери через стенки и поверхность — получается около 29 часов без накрытия чаши тентом.
| Объём бассейна | ΔT (до 28°C) | Энергия, кВт·ч | Время при 12 кВт |
|---|---|---|---|
| 10 м³ | 13°C | 151 | ~13 ч |
| 20 м³ | 13°C | 302 | ~25 ч |
| 40 м³ | 13°C | 604 | ~50 ч |
| 20 м³ | 8°C (поддержание) | 186 | ~15 ч |
Для спортивного бассейна 400 м³ ТЭН на 12 кВт — не решение. Там считают от 100–300 кВт, обычно через пластинчатый теплообменник с котлом или тепловым насосом. 12 кВт — это частный и полуобщественный сегмент.
Где стоит ТЭН в системе бассейна
Три варианта компоновки, каждый диктует свой типоразмер ТЭН:
- Встроенный циркуляционный блок — корпус из пластика или нержавейки, внутри фланцевый ТЭН. Вода прокачивается насосом через блок. Самый распространённый вариант в готовых установках Pahlen, Elecro, Aquaforte.
- Бак-водонагреватель с ТЭН — накопительный принцип. ТЭН стоит в баке, бак включён в контур циркуляции. Редко, но встречается на малых объёмах.
- Сухая ниша с ТЭН-блоком на 380 В — три или четыре трубки на общем фланце, входят в корпус теплообменника. Монтируется в техническом помещении рядом с насосной группой.
Почему AISI 316, а не медь
Вода бассейна хлорируется. Концентрация хлора 1–3 мг/л — рабочий диапазон. Медь в такой среде корродирует за 1–2 сезона: хлориды образуют медный купорос, он окрашивает воду в голубой, разрушает теплообменный элемент изнутри. AISI 304 держится дольше, но питтинговая коррозия при повышенном хлоре всё равно пробивает трубки через 3–5 лет.
AISI 316 содержит 2–3% молибдена — именно он блокирует питтинг в хлоридных растворах. Для морской воды и озонирования (более агрессивная среда) применяют 316L с пониженным содержанием углерода. На оболочке ТЭН должна стоять маркировка материала — если её нет, то это или 304, или обычная сталь.
Типоразмеры: фланец G2 и G2½
Фланцевые ТЭН для бассейнов выпускают в двух основных исполнениях:
| Тип резьбы | Наружный диаметр | Типичное применение | Количество трубок |
|---|---|---|---|
| G2 (2") | 59,6 мм | Бытовые бассейны до 50 м³, блоки Pahlen 9–18 кВт | 3 шт. |
| G2½ (2½") | 75,2 мм | Коммерческие бассейны, спа, блоки Elecro 12–36 кВт | 4 шт. |
Напряжение питания — почти всегда 380 В, три фазы. При 220 В ток нагревателя 12 кВт составил бы 54 А, что требует нестандартной проводки. На 380 В (схема звезда) ток фазы = 18,2 А — нормальный автомат C25.
Как правильно подобрать замену
- Обесточить блок нагрева. Отключить автомат, проверить отсутствие напряжения.
- Снять фланец. Открутить накидную гайку или байонетное кольцо. На некоторых блоках Pahlen фланец фиксируется четырьмя болтами М6.
- Замерить резьбу. Штангенциркулем по наружному диаметру: 59,6 мм = G2, 75,2 мм = G2½. Если под рукой нет инструмента — приложить монету 10 рублей (22 мм) рядом и сфотографировать для масштаба.
- Измерить активную длину. От плоскости фланца до торца крайней трубки. Типичные значения: 220, 280, 320, 400 мм. Отклонение ±5 мм допустимо, если трубки не упираются в стенку корпуса.
- Прислать фото и размеры. По этим данным изготовим аналог из AISI 316 за 7–14 рабочих дней.
