Битумные ТЭН для асфальтобетонного завода: подбор мощности, материала и схемы подключения

Битумный ТЭН для АБЗ — это промышленный нагреватель мощностью от 3 до 90 кВт, рассчитанный на погружение в вязкую среду с рабочей температурой до 200 °С. Типовая ошибка закупщика — поиск «готового» ТЭНа на 20 кВт с ближайшим фланцем из каталога. Серийный нагреватель из розницы рассчитан на бойлер или масляный бак, а не на битумохранилище с плотностью среды до 1100 кг/м³ и вязкостью, меняющейся на два порядка при нагреве с 20 до 160 °С. Разберём, по каким параметрам считают ТЭН под конкретное хранилище, и что должно быть в техзадании.

Почему серийный ТЭН не подходит для битумохранилища

Битум на асфальтобетонном заводе разогревают до 150–180 °С, чтобы обеспечить текучесть для насосов и смесителя. ТЭН работает в условиях высокой вязкости среды, наличия воды в нижних слоях хранилища и постоянных теплопотерь через стенки ёмкости. Серийный ТЭН из строительного магазина имеет мощность 1,5–3 кВт и штуцер G1/2" — этого мало для прогрева десятков кубометров, а мелкая резьба не выдержит вес блок-ТЭНа с тремя и более петлями.

На АБЗ используют две конфигурации:

• одиночные ТЭН (штуцер G1/2", G3/4", M22×1,5) для подогрева битумных насосов и трубопроводов малого диаметра;

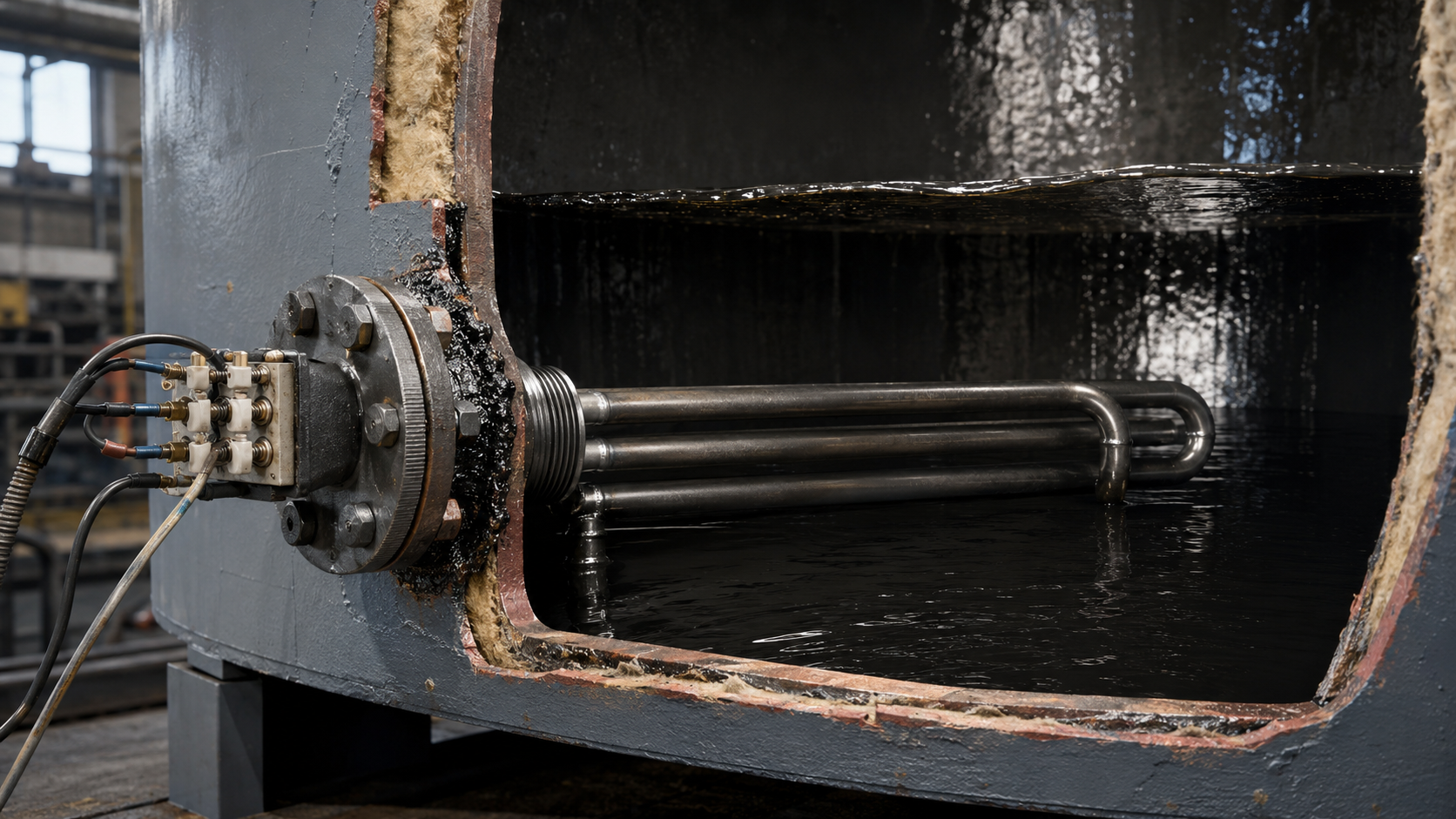

• блок-ТЭН (ТЭНБ) с фланцем G1,5"–G3" или M48×2–M64×3 под ключ-шестигранник для погружения в битумохранилище через отверстие в крышке или боковой стенке.

Диаметр корпуса ТЭНов, которые мы изготавливаем, — от 4 до 32 мм, длина — от 30 до 6000 мм. Для битумного хранилища типовой расчётный размер — ТЭН длиной 1200–2500 мм, диаметр 12–16 мм, с петлёй, погружённой ниже уровня забора битума минимум на 300 мм. Если установить серийный ТЭН короче глубины бака, верхняя часть останется холодной и образуется «шапка» густого битума, которую насос не прокачает.

Расчёт мощности битумного ТЭНа на примере хранилища

Потребную мощность считают по тепловому балансу: нагрев битума от начальной до рабочей температуры плюс компенсация потерь через стенки и зеркало ёмкости. Упрощённая формула для оценки:

P = (V × ρ × C × ΔT) / (τ × η)

где V — объём битума, м³; ρ — плотность, кг/м³; C — теплоёмкость, 1,5–2,0 кДж/(кг·К); ΔT — разность температур, К; τ — время разогрева, с; η — КПД (0,6–0,7 с учётом потерь).

Пример расчёта для хранилища 25 м³. Разогрев битума с 20 до 160 °С за 24 часа:

• масса битума ≈ 25 × 1100 = 27 500 кг;
• теплота на нагрев = 27 500 × 1,8 × 140 = 6 930 000 кДж;
• с учётом КПД 0,7: P = 6 930 000 / (86 400 × 0,7) ≈ 115 кВт.

Такую мощность реализуют четырьмя блок-ТЭНами по 27–30 кВт, каждый из которых состоит из трёх ветвей. По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %, поэтому после пересчёта на сопротивление отклонение получается несимметричным (−4/+11 %). Это значит, что заказывать ТЭН «с запасом в 20 %» нельзя — при выходе за пределы допуска сработает тепловая защита, а при заниженной мощности битум не наберёт нужную температуру к началу смены.

Материал оболочки битумного ТЭНа и совместимость со средой

Битум сам по себе не агрессивен, но на дне хранилища всегда есть вода и механические примеси. При нагреве выше 100 °С вода вскипает, образуя парокислотную среду, которая ускоряет коррозию углеродистой стали. Поэтому для битумных ТЭНов выбираем материал оболочки по фактическому составу среды:

Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Плотность засыпки и диаметр проволоки подбирают так, чтобы температура на оболочке не превышала 350 °С даже при максимальной мощности. Если ТЭН работает в битуме с хлоридами (например, при использовании адгезионных присадок), вместо AISI 304 (08Х18Н10) применяем AISI 316 (10Х17Н13М2) или Inconel 600 (ХН78Т) — но только под конкретный химический анализ среды, а не «для подстраховки».

Схема подключения блок-ТЭНа на 380 В: звезда и расчёт сопротивления

Блок-ТЭН для битума подключают к трёхфазной сети 380 В по схеме «звезда». В этом случае на каждую ветвь блока приходит фазное напряжение:

Uф = Uлинейное / √3 ≈ 220 В

Сопротивление ветви блока считают по формуле:

R = Uф² / Pветви

Пример: блок-ТЭН на 9 кВт с тремя ветвями по 3 кВт. Для каждой ветви:

R = 220² / 3000 ≈ 16,1 Ом

Линейный ток всей группы:

I = Pобщая / (√3 × Uлинейного)

Для четырёх блок-ТЭНов по 27 кВт (суммарно 108 кВт) ток составит:

I = 108 000 / (1,73 × 380) ≈ 164 А

Токоведущие шпильки подключаются под винт или гайку, для термоконтроля в блок встраивается термопара типа K (хромель-алюмель) или J (железо-константан). Если битумный ТЭН работает круглосуточно, рекомендуется щит управления с тремя независимыми ступенями — это сглаживает пиковую нагрузку и позволяет поддерживать температуру хранения 140–150 °С без перегрева оболочки.

Что указать в техзадании, чтобы ТЭН встал на ваш фланец

Перед заказом нужно снять четыре параметра с действующего узла подогрева битума:

1. диаметр резьбы или приваренного фланца — для блок-ТЭНов это G1,5"–G3", M48×2–M64×3, для одиночных — G1/2"–G3/4";
2. глубину погружения ТЭНа в бак — от неё зависит длина активной части (30–6000 мм) и количество петель;
3. рабочую среду и температуру — битум, битумная эмульсия, наличие воды, присадок;
4. напряжение питания — 380 В, реже 220 В для вспомогательных насосов.

Если старый ТЭН сгорел, достаточно сфотографировать его с линейкой в двух проекциях: общую длину, диаметр, шаг и количество петель. По фото и размерам восстанавливаем геометрию до миллиметра, мощность считаем под ваш объём и время разогрева. Партия — от 1 шт., срок типового ТЭНа — 5–10 рабочих дней.

Серийный ТЭН из каталога решает задачу только если повезло с резьбой и длиной. Промышленный ТЭН-Миасс изготавливает под конкретный узел АБЗ: мощность ровно под теплопотери, длина под габарит шкафа, фланец под имеющееся отверстие. Пришлите геометрию фланца и параметры среды — технолог пересчитает мощность и срок в течение рабочего дня.
