ТЭН для антифриза с термодатчиком: подбор мощности, материалы оболочки и схема включения

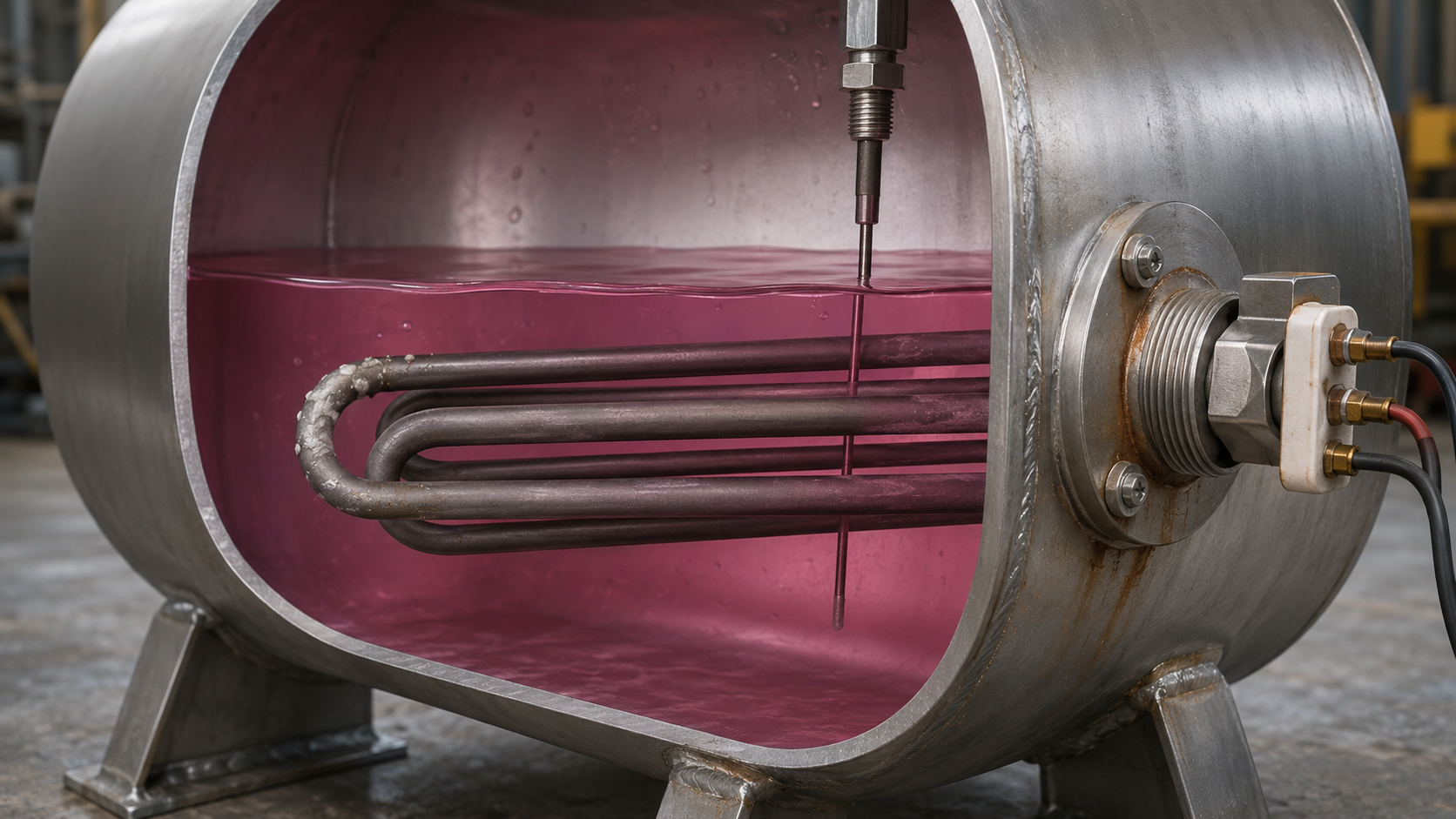

Антифриз в контуре отопления промышленного здания — техническая реальность: вода в неотапливаемом цеху или блочной котельной замерзает при аварийном отключении. Перевод системы на этиленгликоль или пропиленгликоль решает проблему, но создаёт новые требования к нагревателю. Вязкость гликоля при низкой температуре выше воды, теплоёмкость ниже, а химическая активность по отношению к стали и уплотнениям — серьёзнее. Поэтому серийный водяной ТЭН на 1,5 кВт здесь не работает: мощность, длина, материал оболочки и способ крепления считают под конкретный узел. Ниже — инженерная методика подбора ТЭНа для антифриза с термодатчиком, с расчётами и реальными цифрами.

Почему для антифриза нужен отдельный ТЭН, а не обычный водяной

ТЭН, который штампуют для бытовых бойлеров, рассчитан на воду с удельным сопротивлением ~1000 Ом·см. У антифриза этот показатель зависит от концентрации гликоля и температуры: при −30 °C удельное электрическое сопротивление этиленгликоля падает до 150–300 Ом·см, а пропиленгликоль ещё более проводящий. Это значит, что ток утечки через корпус растёт, и обычный ТЭН с минимальной длиной активной части начинает перегревать поверхность: пузырьки гликоля разлагаются, на оболочке образуется кокс, затем — прогар.

Второй фактор — температурный напор. Теплоотдача от ТЭНа к гликолю ниже, чем к воде, на 15–20 %. Если не снизить удельную мощность (Вт/см²), перегрев поверхности неизбежен. Для воды промышленные ТЭН делают с нагрузкой 8–10 Вт/см², для гликоля — не более 5–6 Вт/см². Это достигается увеличением длины активной части или количества элементов-петель при той же мощности. Третий фактор — материалы резиновых уплотнений: обычная EPDM-прокладка в среде гликоля при 100 °C разрушается, поэтому фланец и штуцер требуют изоляции из термостойкой резины или паронита.

Расчёт мощности ТЭНа для бака с антифризом: методика и пример

Базовую мощность подбирают по формуле теплового баланса: P = m × c × ΔT / t, где m — масса теплоносителя, кг; c — удельная теплоёмкость, кДж/(кг·°C); ΔT — разница температур; t — время нагрева, с. Для 30%-го водного раствора этиленгликоля c ≈ 3,6 кДж/(кг·°C), для 40%-го — ≈ 3,4 кДж/(кг·°C). Не путайте с водой 4,18 кДж/(кг·°C): на то же количество теплоносителя антифриза потребуется на 15–18 % больше энергии.

После определения мощности по балансу проверяют электрику. Для однофазного исполнения — R = U² / P и I = P / U. Для трёхфазной звезды ток линейный вычисляется так: I = P / (√3 × U_лин), а сопротивление на ветвь — R = U_лин² / P_элемента.

Пример расчёта. Бак объёмом 500 л, 40%-й этиленгликоль, подогрев с −20 °C до +50 °C за 2 часа. Теплоизоляция хорошая, теплопотери не учитываем. P = 500 × 3,4 × 70 / 7200 ≈ 16,5 кВт. Принимаем ТЭН трёхфазный на 16,5 кВт, 380 В, звезда. Ток на фазу: I = 16 500 / (1,73 × 380) ≈ 25,1 А. Сопротивление одного элемента: R = 380² / 5500 ≈ 26,2 Ом. По ГОСТ 13268-88 допуск по мощности +5/−10 %; что в пересчёте на сопротивление даёт несимметричный допуск −4/+11 %. То есть фактическое сопротивление может быть 25,2–29,1 Ом — и это норма.

Важно: если заказать ТЭН точной мощности под задачу, а не брать ближайший серийный, не придётся покупать лишний магнитный пускатель на 40 А или мириться с недогревом в мороз. Для бака 500 л серийный модель 15 кВт даст время нагрева 2 часа 12 минут — не критично, но для технологической ванны на 90 °C подача 10 % мощности означает брак партии.

Материалы оболочки и термодатчик: что контактирует с гликолем

Материал оболочки выбирают не только по стоимости, но и по составу антифриза. Этиленгликоль без ингибиторов в закрытом контуре при 100 °C способен вызывать коррозию углеродистой стали, поэтому минимальный вариант — нержавейка AISI 304 (08Х18Н10). Если в контуре вода с хлоридами (концентрация более 200 мг/л) или в антифриз добавляли присадки с хлором — нужна сталь AISI 316 (10Х17Н13М2). Для систем с высокой температурой до 200 °C — AISI 321 (08Х18Н10Т) или Inconel 600 (ХН78Т).

Термодатчик в промышленном ТЭНе — это не бытовой биметаллический термостат, а гильза под термопару типа J или K, либо термосопротивление Pt100. Гильза вваривается в штуцер ТЭНа и выходит в поток теплоносителя глубиной на 50–100 мм. По месту установки можно вывести через оболочку сам датчик с защитной трубкой и не создавать отдельное крепление на корпусе бака. При заказе по чертежу укажите тип датчика и глубину погружения — иначе термопара будет измерять температуру в кармане, а не в потоке.

Схема включения на 380 В: звезда, защита, особенности для гликоля

Для ТЭН мощностью от 3 до 90 кВт стандартная схема — трёхфазная звезда с глухозаземлённой нейтралью. Каждый элемент питается фазным напряжением 220 В (380/√3), соответственно длина активной части у всех элементов одинаковая. Перед первым включением после заливки антифриза обязательно измерьте сопротивление изоляции мегаомметром: для гликоля критичен пропуск влаги через торцевые герметики, поэтому норма — не менее 20 МОм при 1000 В. Также проверьте сопротивление каждой спирали — разброс между элементами не должен превышать 3–5 %.

Термодатчик включает управление через ПИД-регулятор: он снимает показания термопары в гильзе и подаёт команду на магнитный пускатель или тиристорный блок. Для антифриза важно ограничить нагрев при низкой температуре на улице: при −30 °C вязкость гликоля возрастает в 5–7 раз, естественная конвекция у ТЭНа слабая, поэтому включать ТЭН на полную мощность без принудительной циркуляции нельзя — прогар гарантирован. Решение — двухступенчатый пуск: сначала включается насос или мешалка на 2–3 минуты, затем ТЭН на 50 % мощности, и только после прохождения холодной зоны — 100 %.

Когда для блочного ТЭНа до 30 кВт хватает одного фланца, для больших мощностей закладывают несколько блоков. Например, ТЭНБ на 45 кВт — это три петли по 5 кВт на фланец G2" и три таких фланца в пучок. Здесь важна резьба: одиночные ТЭН для баков и аппаратов идут с G1/2", G3/4", M14×1.5 или M22×1.5, а блочные фланцы — G1.5", G2", G3", M48×2, M56×2, M64×3. Не перепутайте: через штуцер G1/2" три петли не собрать — он не имеет для этого внутреннего объёма.

Как заказать ТЭН для антифриза с термодатчиком под вашу задачу

На производстве ТЭН-Миасс изготавливают ТЭН по чертежу заказчика — от одной штуки до серии. Патронные нагреватели делают диаметром корпуса от 4 до 32 мм и длиной от 30 до 6000 мм. Для антифриза чаще всего используют штуцерные одиночные ТЭНеи с наружной резьбой G1/2", G3/4" или блочные с фланцем M56×2. Оболочка по умолчанию — сталь 10 или AISI 304 (08Х18Н10); для агрессивных сред подберём AISI 316 (10Х17Н13М2) или Inconel 600 (ХН78Т). Внутри — нихромовая спираль в магнезитовой засыпке (периклаз), уплотнительная гайка из латуни, герметизация по стандарту ГОСТ 13268-88.

Что сообщить при заказе, чтобы получить точный ТЭН:

• состав и концентрацию антифриза (этиленгликоль / пропиленгликоль, %, марку присадок);
• объём бака или ёмкости, тип — открытый/закрытый, давление;
• требуемое время нагрева или поддержания температуры;
• напряжение и число фаз (1–6 кВт — 230 В, 3–90 кВт — 380 В);
• посадочный размер: диаметр горловины, резьбу или эскиз фланца;
• тип термодатчика: термопара K/J, термосопротивление Pt100 или встроенный термостат.

Если есть старый сгоревший ТЭН — можно изготовить по фотографии или по размерам. Срок типового ТЭНа 5–10 дней, минимальная партия — 1 штука. Это удобнее, чем брать серийный нагреватель с ближайшей мощностью и переделывать фланец под его резьбу.

Частые вопросы по ТЭН для антифриза

Можно ли использовать обычный водяной ТЭН в системе с антифризом?
Кратковременно — нет. Из-за низкой теплоёмкости гликоля поверхность ТЭНа перегревается, что ведёт к коксованию и прогору за 2–3 месяца. Нужен ТЭН с пониженной удельной мощностью и оболочкой из нержавейки.

Чем отличается «ТЭН с термодатчиком» от ТЭНа с термопарой?
Термопара или термосопротивление дают сигнал на регулятор, а термостат замыкает контакты при заданной температуре. Для промышленных систем обычно используют термопару K или J с гильзой, для автономных — электромеханический термостат.

Какую резьбу заказывать для блочного ТЭНа на 15 кВт?
Для блочного — только G1.5", G2", G3", M48×2, M56×2 или M64×3. Одиночный ТЭН на одну петлю — G1/2", G3/4", M14×1.5, M22×1.5. Эти классы не взаимозаменяемы.

Какой допуск по мощности и сопротивлению у ТЭН по ГОСТ 13268-88?
Допуск по мощности +5/−10 %. В пересчёте на сопротивление — несимметричный −4/+11 %. При расчёте трёхфазного ТЭНа это важно учесть в токе защиты.

Можно ли антифриз в системе с алюминиевыми радиаторами греть ТЭНом?
Можно, но алюминий боится этиленгликоля: при температуре выше 60 °C начинается газообразование. Лучше пропиленгликоль и только в комбинации с алюминиевыми радиаторами, специально для них адаптированный состав.

Присылайте техзадание на ТЭН для антифриза с термодатчиком на ten-miass.ru — посчитаем мощность, подберём материал оболочки и резьбу под ваш фланец, изготовим за 5–10 дней, партия от 1 шт.
